Реферат



4534

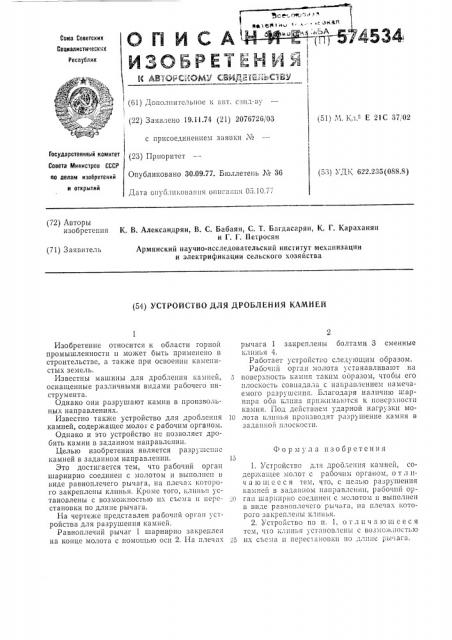

Со1оз Советских

Социалистических

Республик

И AB.ОРC ОМт ТВИД,-fE=" ЬС1 ВУ (б1) Дополнительное к авт. спид-ву ! (22) Заявлено 19,11.74 (21) 20767261 03 ! с присоединением заявки ¹ (51) М. Кл.- Е 21С 37, 02

Государственный комитет (23) 1-1ри

Совета Министров СССР оо лелем изобретений Опубликовано 30.09.77. Бюллетень ¹ 36 (53) УД1(622.235(088.8) и открытий

Дата опуо;шкованпя оппсапп11 05.10.77 (72) Авторы изобретения

К. В. Александрян, В. С. Бабаян, С. T. Багдасарян, К. Г. Караханян и Г. Г. Петросян

Армянский научно-исследовательский институт механизации и электрификации сельского хозяйства (71) Заявитель (54) УСТРО Й СТВО ДЛЯ ДРОБЛ EH ИЯ КАИН Ей

Фо р мула изобретения

Изобретение относится к области горной промышленности и может быть применено в строительстве, а также при освоении каменистых земель.

Известны машины для дробления камней, оснащенные различными видами рабочего инструмента.

Однако они разрушают камни в произвольных направлениях.

Известно также устройство для дробления )o камней, содержащее моло1 с рабочим органом.

Однако и это устройство не позволяет дробить камни в заданном направлении.

Целью изобретения является разрушен!!с камней в заданном направлении. 15

Это достигается тем, что рабочий орган шарнирно соединен с молотом и выполнен и виде равноплечего рычага, на плечах которого закреплены клинья. Кроме того, клинья установлены с возможностью их съема и пере-:p становки по длине рычага.

На чертеже представлен рабочий орган устройства для разрушения камней.

Равноплечий рычаг 1 шарнирно закреплен на конце молота с помощью осп 2. На плечах л рычага 1 закреплены болтами 3 сменные клинья 4.

Работает устройство следу1ощим образом.

Рабочий орг".í молота устанавливают на поверхность камня таким ооразом, чтобы его плоскость совпадала с награьлением намечаемого разрушения. Благодаря наличию и аркира оба клина прижимак)тся к поверхности камня. 11од действием ударноЙ нагр1 31 .и молота клинья производят разрушение камня в заданной плоскости.

1. Устройство для дробления камней, содержащее молот с рабочим органом, отл ич а ю щ с с с я тем, что, с целью разрушения камней B заданном направлсгпш, рабочий орган шарпирпо соединен с молотом li выполнен в виде равноплечсго рычага, на плечах которого закрепле;1ы клинья.

2. Устройство по п. 1, отлпчаюшсеся тем, что клинья установлены с возмо!.ность!о их съе !а и перес!ановки по дл11пе ры !аl а, 574534
