Реферат



° о а

Q - ° - с

"е тнтно-, нц 574535

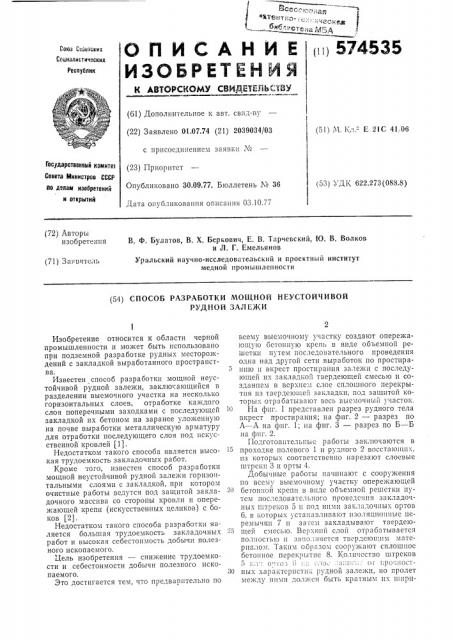

Союз Севе1ски

Социалистических

Республик

К АВТОРСКОМУ СВИ,О,Е7ЕПЬ(;ТВУ (61) Дополнительное к авт. свпд-гу (22) Заявлено 01.07.74 (21) 2039034/03 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.09.77. Бюллетень ¹ 36

Дата опубликования описания 03.10.77 (51) 1!!. Кл. - Е 21С 41,06

Государственный комитет

Совета Министров СССР ио делам изобретений и открытий (53) УДК 622.273(088.8) (72) Лвторы изобретения

В. Ф. Булатов, В. Х. Беркович, Е. В. Тарчевский, Ю. В. Волков и Л, Г. Емельянов

Уральский научно-исследовательский и проектный институт медной промышленности (71) За витель (54) СПОСОБ РАЗРАБОТКИ МОЩНОЙ НЕУСТОЙЧИВОЙ

РУДНОЙ ЗАЛЕЖИ

Изобретение относится к области черной промышленности и может быть использовано при подземной разработке рудных месторождений с закладкой выработанного пространства.

Известен способ разработки мощной неустойчивой рудной залежи, заклю:ающийся в разделении выемочного участка на несколько горизонтальных слоев, отработке каждого слоя поперечными заходками с последующей закладкой их бетоном на заранее уложенную на почве выработки металлическую арматуру для отработки последующего слоя под искусственной кровлей (1).

Недостатком такого способа является высокая трудоемкость закладочных работ.

Кроме того, известен способ разработки мощной неустойчивой рудной залежи горизонтальными слоями с закладкой, при котором очистные работы ведутся под защитой закладочного массива со стороны кровли и опережающей крепи (искусственных целиков) с боков (2).

Недостатком такого способа разработки является большая трудоемкость закладочных работ и высокая себестоимость добычи полезного ископаемого.

Цель изобретения — снижение трудоемкости и себестоимости добычи полезного ископаемого.

Это достигается тем, что предварительно по всему выемочному участку создают опережающую бетонную крепь в виде объемной решетки путем последовательного проведения одна над другой сети выработок по простиранию и вкрест простпрания залежи с последующей их "-акладко l твердеющей смесью и созданием в верхне:я слое сплошного перекрытия из твердеющей закладки, под защитой которых отрабатывают весь выемочный участок.

10 На фпг. 1 представлен разрез рудного тела вкрест простирания; на фиг. 2 — разрез по

Л вЂ” Л на фиг. 1; на фиг. 3 — разрез по Б — Б па фнг. 2.

Подготовптельнь1с работы заключаются в проходке полевого 1 и рудного 2 восстающих, из которых соответственно нарезают слоевые штрски 3 и орты 4.

Добычные работы начинают с сооружения по всему выемочному участку опережающей

20 бетонной крепи в впдс объемной решетки путем последовательного проведения закладочных штреков 5 и под ними закладочных ортов

6, в которых устанавливают изоляционные перемычки 7 и затем закладывают твердею211 щей смесью. Верхний слой отрабатывается полность1о и запол«яется твердеющим материалом. Таким образом сооружают сплошное бетонное перекрытие 8. КолиkccTBO штреков

5 l;л.; 011оп 6 1:с,ло, 1;1псп. ol прочност30 ных характеристик рудной залежи, но пролет между ппмп должен быть кратным нх ширине. 1ак слой за слоем на всю высоту выемочного участка проходят штреки 5 и орты 6 друг над другом по простиранию и вкрест простирания рудной залежи соответственно. Каждый штрек и орт по мере проходки заполняется твердеющей закладкой.

Укрепив таким образом рудную зону, под защитой объемной решетки ведут очистные работы по добыче оставшейся руды на выемочном участке системой разработки горизонтальными слоями сверху вниз без дополнительного крепления.

Изобретение позволяет снизить себестоимость конечного продукта за счет сокращения на 50% расхода закладочного материала и уменьшения объемов трудоемких работ по закладке выработанного пространства.

Формула изобретения

Способ разработки мощной неустойчивой рудной залежи горизонтальными слоями с закладкой, отл ич а toщи и ся тем, что, с це- лью снижения трудоемкости и себестоимости добычи полезного ископаемого, предварительно по всему выемочному участку создают опережающую бетонную крепь в виде объемной решетки путем последовательного проведения расположенных одна над другой сети выработок по простиранию и вкрест простирания залежи с последующей их закладкой твердею10 щей смесью и созданием в верхнем слое сплошного перекрытия из твердеющей закладки, под защитой которых отрабатывают весь выемочный участок.

Источники информации, 15 принятые во внимание при экспертизе

1. Смолдырев А, Е. Технология и механизация закладочных работ. М., «Недра», 1974, с. 84 — 86.

2. Малахов Г. И. и др. О системах разра2о ботки Яковлевского месторождения. — «Горный журнал» 1973, № 8, с, 6 — 10.

574536

1 ( л

Х

,у

j E

7

JUL п

Е . ЫЯМ Я б P g Ф ! 1 (., у У .< . . . УЛ yj>А(4> " .(Г

Ь вЂ”вЂ” / - 4

/

/ /

Ю У

Фиг. 3
