Устройство для тепловлажностной обработки воздуха

Устройство для тепловлажностной обработки воздуха

Иллюстрации

Показать все

Реферат

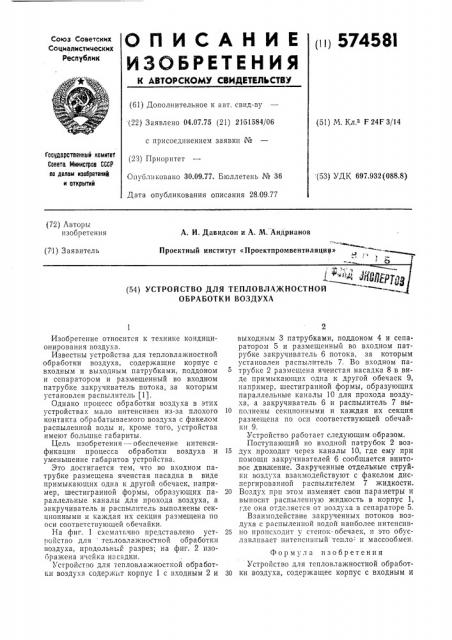

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ нц 57458I

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.07.75 (21) 2151584/06 с присоединением заявки № (23) Приоритет

Опубликовано 30.09.77. Бюллетень № 36

Дата опубликования описания 28.09.77 (51) М. Кл. F 24F 3/14

Государственный комитет

Совета Министров СССР оо делам изобретений и открытии (53) УДК 697.932(088.8) (72) Авторы изобретения

А. И. Давидсон и А. М. Андрианов

Проектный институт «Ïðîåêòïðîìâåíòèëÿöèð»

4Л (ъ

) ) (71) Заявитель! ""л ЙббЦ тВ4Е (В4) УСТРОЙСТВО ДЛЯ ТЕПЛОВЛАЯ<НОСТНОЙ

ОБРАБОТКИ ВОЗДУХА

Изобретение относится к технике кондиционирования воздуха.

Известны устройства для тепловлажностной обработки воздуха, содержащие корпус с входным и выходным патрубками, поддоном и сепаратором и размещенный во входном патрубке закручиватель потока, за которым установлен распылитель (1).

Однако процесс обработки воздуха в этих устройствах мало интенсивен из-за плохого контакта оорабатываемого воздуха с факелом распыленной воды и, кроме того, устройства имеют больш,е габариты.

Цель изобретения — обеспечение интенсификации процесса обработки воздуха и уменьшение габаритов устройства.

Это достигается тем, что во входном патрубке размещена ячеистая насадка в виде примыкающих одна к другой обечаек, например, шестигранной формы, образующих параллельные каналы для прохода воздуха, а закручиватель и распылитель выполнены секционными и каждая их секция размещена по оси соответствующей обечайки.

На фиг. 1 схсма1нчно представлено устройство для тегловлажностной ооработки воздуха, продольнь и разрез; на фиг. 2 изооражена ячейка насадки.

Устройство для тепловлажностной обработки воздуха содержит корпус 1 с входным 2 и выходным 3 патрубками, поддоном 4 и сепаратором 5 и размещенный во входном патрубке закручиватель 6 потока, за которым установлен распылитель 7. Во входном патрубке 2 размещена ячеистая насадка 8 в виде примыкающих одна к другой обечаек 9, например, шестигранной формы, образующих параллельные каналы 10 для прохода воздуva, а закручиватель 6 и распылитель 7 вы10 полнены секционными и каждая их секция размещена по осп соответствующей обечайкн 9.

Устройство работает следующим образом.

Поступающий во входной патрубок 2 воз15 дух проходит через каналы 10, где ему при помощи закручивателей 6 сообщается винтовое движение. Закрученные отдельные струйки воздуха взаимодействуют с факелом диспергированной распылителем 7 жидкости.

20 Воздух прп этом изменяет свои параметры и выносит распыленную жидкость в корпус 1, где она отделяется от воздуха в сепараторе 5.

Взаимодействие закрученных потоков воздуха с распыленной водой наиболее ннтенсив25 Но происходит y cTeHoi<. обечаек, II 3To о6уславлнвает интенснвпый тепло- н массообмен

Формула изобретения

Устройство для тепловлажностной обработ30 ки воздуха, содержащее корпус с входным и

574531

<о

Составитель А. Аничкин

Техред А. Камышникова Корректор Л. Брахнина

Редактор Н. Богатова

Заказ 2139/10 Изд. № 790 Т ираж 1014

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 выходным патрубками, поддоном и сепаратором и размещенный во входном патрубке закручиватель потока, за которым установлен распылитель, отличающееся тем, что, с целью обеспечения интенсификации процесса обработки воздуха и уменьшения габаритов устройства, во входном патрубке размещена ячеистая насадка в виде примыкающих одна к другой обечаек, например шестигранной

4 формы, образующих параллельные каналь1 для прохода воздуха, а закручиватель и распылитель выполнены секционными и каждая их секция размещена по оси соответствующей обечайки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР ¹ 343120, 10 кл. F 24F 3/14, 1970.
