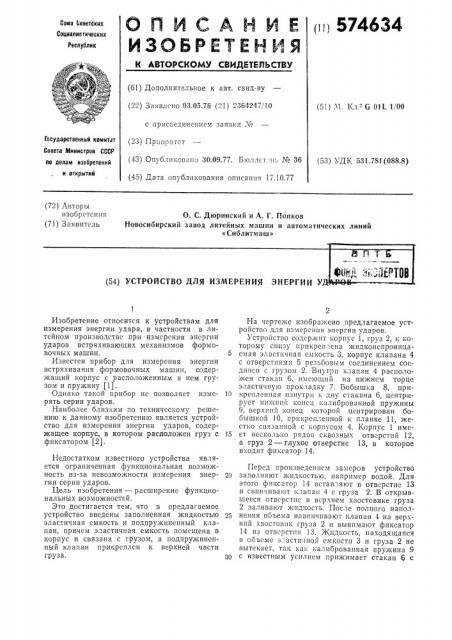

(il! 574634

ОЛИСАИИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.05.76 (21) 2364247/10 с присоединением заявки Х (23) Приоритет (43) Опубликовано 30,09.77. Бюллет;нь Хе 36 (45) Дата опубликования описания 17.10.77 (5 ;) Ч, Кл,- 6 011 1/00

Гасударственный комитет

Совета Министров СССР по делам изобретений (53) УДК 531.781(088.8) и открытий (72) Лвторы изобретения (71) Заявитель

О. С. Дюринский и А. Г. Попков

Новосибирский завод литейных машин и автоматических линий

«Сиблитмаш»

ВПТ

gulp i. « ; „. -Д РДЯ (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЭНЕРГИИ У

Изобретение относится к устройствам для измерения энергии удара, в частности в литейном производстве при измерении энергии ударов встряхивающих механизмов формовочных машин, Известен прибор для измерения энергии встряхивания формовочных машин, содержащий корпус с расположенным в нем грузом и пружину (1).

Однако такой прибор не позволяет измерять серии ударов.

Наиболее близким по техническому решению к данному изобретению является устройство для измерения энергии ударов, содержащее корпус, в котором расположен груз с фиксатором (2).

Недостатком известного устройства является ограниченная функциональная возможность из-за невозможности измерения энергии серии ударов.

Цель изобретения — расширение функциональных возможностей.

Это достигается тем, что в предлагаемое устройство введены заполненная жидкостью эластичная емкость и подпружиненный клапан, причем эластичная емкость помещена в корпус и связана с грузом, а подпружиненный клапан прикреплен к верхней части груза.

На чертеже изображено предлагаемое устройство для измерения энергии ударов.

Устройство содержит корпус 1, груз 2, и которому снизу прикреплена жидконепроницаемая эластичная емкость 3, корпус клапана 4 с отверстиями 5 резьбовым соединением соединен с грузом 2. Внутри клапан 4 расположен стакан 6, имеющий на нижнем торце эластичную прокладку 7. Бобышка 8, при10 крепленпая изнутри к дну стакана 6, центрирует нижний конец калиброванной пружины

9, верхний конец которой центрирован бобышкой 10, прикрепленной к планке 11, жестко связанной с корпусом 4. Корпус 1 име15 еТ несколько рядов сквозных отверстий 12, а груз 2 — глухое отверстис 13, в которое входит фиксатор 14, Перед произведением замеров устройство

20 заполняют жидкостью, например водой. Для этого фиксатор 14 вставляют в отверстие 13 и свинчивают клапан 4 с груза 2. В открывшееся отверстие в всрхнем хвостовике груза

2 заливают жидкость. После полного напол25 нения объема навпнчпвают клапан 4 на верхний хвостовпк груза 2 и вынимают фиксатор

14 пз отверстия 13. жидкость. находящаяся в объеме э.-.астичпой емкости 3 н груза 2 не вытекает, так как калиброванная пружина 9 з0 с известным усилием прижимает стакан 6 с 574634

Составитель А. Новиков

Корректор Н. Аук

Техред И. Михайлова

Редактор Н. Суханова

Заказ 2312)1 Изд № 818 Тираж 1109 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москга, Ж-35, Раушская па., д. 4/5

Типография, пр. Сапунова, 2 эластичной прокладкой 7, и груз 2 неподвижен относительно корпуса 1.

Измерение энергии серии ударов производится путем определения разности уровней жидкости до начала и после окончания работы встряхивающего механизма.

Формула изобретения

Устройство для измерения энергии ударов, содсржащее корпус, в котором расположен груз с фиксатором, отличающийся тем, что, с целью расширения функциональных в0 мо "1"!!Ос гсй, в пего ввсд и ь! 53 пол !!с!1ная жидкостью эластичная емкость и подпружиненный клапан, причем эластичная емкость помещена в корпус и связана с грузом, а подпружиненный клапан прикреплен к верхней части груза.

Источники информации, принятые во внимание при экспертизе

1. Патент Польской Народной Республики

¹ 53311, кл. 42С, 42, 1965.

2. Патент Франции ¹ 2015969, кл. G 01L, В 60 21/00, 1969.
