Реферат

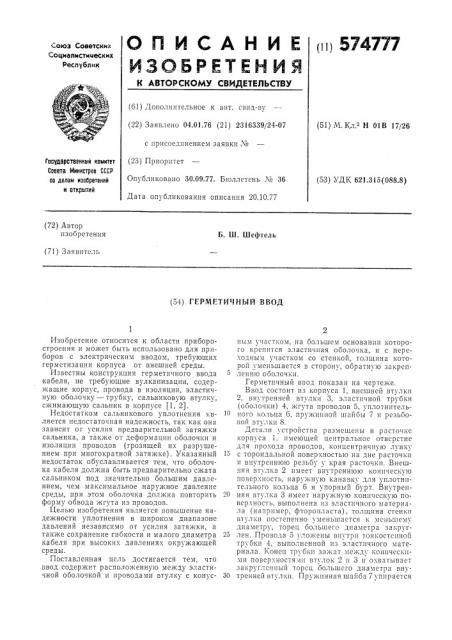

(1 1) 574777

ОП КСАН И Е

МЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советским

Социалнстимесннх

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 04.01.76 (21) 2316339/24-07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.09.77. Бюллетень ¹ 36

Дата опубликования описания 20,10.77 (51) М. Кл. Н 01В 17/26

Государственный комитет

Совета Министров СССР по делам изобретений

ы открытий (53) УДК 621.315(088.8) (72) Автор изобретения

Б. Ш. Шефтель (71) Заявитель (54) ГЕРМЕТИЧНЫЙ ВВОД

Изобретение относится к области приборостроения и может быть использовано для приборов с электрическим вводом, требующих герметизации корпуса от внешней среды.

Известны конструкции герметичного ввода кабеля, не требующие вулканизации, содержащие корпус, провода в изоляции, эластичную оболочку — трубку, сальниковую втулку, сжимающую сальник в корпусе (1, 2).

Недостатком сальникового уплотнения является недостаточная надежность, так как она зависит or усилия предварительной затяжки сальника, а таки е от деформации оболочки и изоляции проводов (грозящей их разрушением при многократной затяжке). Указанный недостаток обуславливается тем, что оболочка кабеля должна быть предварительно сжата сальником под значительно большим давлением, чем максимальное наружное давление среды, при этом оболочка должна повторить форму обвода жгута из проводов.

Целью изобретения является повышение надежности уплотнения в широком диапазоне давлений независимо от усилия затяжки, а также сохранение гибкости и малого диаметра кабеля при высоких давлениях окружающей среды.

Поставленная цель достигается тем, что ввод содержит расположенную между. эластичной оболочкой и проводами втулку с конусным участком, на большем основании которого крепится эластичная ооолочка, и с nepex0äIIûì у1астком со стенкой, толщина которой уменьшается в сторону, обратную закрепЛЕНИIО 000;IoiII H.

Герметичный ввод показан на чертеже.

Ввод состоит пз корпуса 1, внешней втулки

2, внутренней втулки 3, эластичной трубки (оболочки) 4, жгута проводов 5, уплотнитель10 ного кольца 6, пружинной шайоы 7 и резьоовой втулки 8.

Детали устройства размещены в расточке корпуса 1, имеющей центральное отверстие для прохода проводов, концентричную лунку

15 с тороидальной поверхностью на дне расточкп и внутреннюю резьбу у края расточкп. Внешняя вт лка 2 имеет Вну TpOHHIOIO конпческу10 поверхность. наружную канавку для уплотнптельного кольца 6 и упорнь1й бурт. Внутрен20 няя втулка 3 имеет наружну!0 кони 1сску-,ю поверхность, выполнена пз эластичного материала (например, фторопласта), толщина стенки втулки постепенно уменьшается к меньшему диаметру, торец большего диаметра закрут25 лен. Провода 5 уложе Ibl внутри тонкостенной труокп 4, выполненной пз эластичного материала. Конец трубки зажат между коническими поверхностямп втулок 2 и 3 и охватывает закругленный торец большего диаметра вну30 тренней втулки. Пружинная шайба 7уппрается

574777

Редактор В. Левитов Составитель Л, Масальцева

Корректор О. Тюрина

Заказ 2204(7 Изд. ¹ 787 Тираж 995 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, >К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 в бурт внешней втулки и при помощи резьбовой втулки 3, ввернутой в резьбу корпуса, прижимает внешнюю и внутреннюю втулки с зажатой между ними трубкой ко дну расточки в корпу.се, при этом закругленный торец внутренней втулки вместе с охватывающим его концом трубки входит в тороидальную лунку корпуса.

Предложенное устройство работает следующим образом.

Внешняя втулка 2, действуя как поршень, передает наружное давление на внутреннюю втулку 3 через зажатую между конусными поверхностями втулок трубку 4, внутренняя втулка своим закругленным торцом вдавливает трубку в тороидальную лунку на дне расточки корпуса 1. Чем больше наружное давление, тем больше усилие уплотнения трубки между конусами и в торцовой лунке.

Под действием наружного давления на трубку со жгутом проводов 5 ее цилиндрическая форма теряет устойчивость, стенка трубки деформируется и прилегает к проводам на всей длине торца внутренней втулки, Стенка внутренней втулки по ее малому диаметру имеет наименьшую толщину и при повышении давления также теряет кольцевую форму, прилегая к поверхности проводов. Благодаря этому, исключается прорыв стенки трубки в зазор между торцом втулки и обводом жгута проводов. Переход формы внутренней втулки из деформированного состояния в кольцевое сечение происходит на определенной длине, величина которой увеличивается с ростом наружного давления.

В предло>кенном устройстве начальное уси4 лие зажатия оболочки между втулками определяется не условием герметичности при максимальном давлении среды, а усилием выдергивания оболочки из корпуса. Обеспечение требуемого усилия выдергивания при незначительном усилии за>катия оболочки достигается тем, что оболочка охватывает закругленный торец большего диаметра внутренней втулки и прижимается ею к тороидальной лунке корпуса. Применение пружинной шайбы между внешней втулкой и резьбовой втулкой обеспечивает постоянство минимального усилия за>катия и стопорение резьбовой втулки.

15 Формула изобретения

Герметичный ввод, содержащий корпус с кольцевой проточкой, в которой расположен крепежный элемент, изолированные провода в оболочке из эластичного материала, закреп20 ленной путем огибания крепежного элемента, отличающийся тем, что, с целью повышения надежности в широком диапазоне давлений, он содержит располо>кенную между эластичной оболочкой и проводами втулку с

25 конусным участком, на большем основании которого крепится эластичная оболочка, и с переходным участком со стенкой, TQJIIIIèíà которой уменьшается в сторону, обратную закреплению оболочки.

Источники информации, принятыс во внимание при экспертизе

1. Патент СШЛ № 3744008, кл. 339 — 103, 1973 г.

35 2. Лвторское свидетельство СССР ¹ 318118, кл. Н 02С 15/04, 1970.
