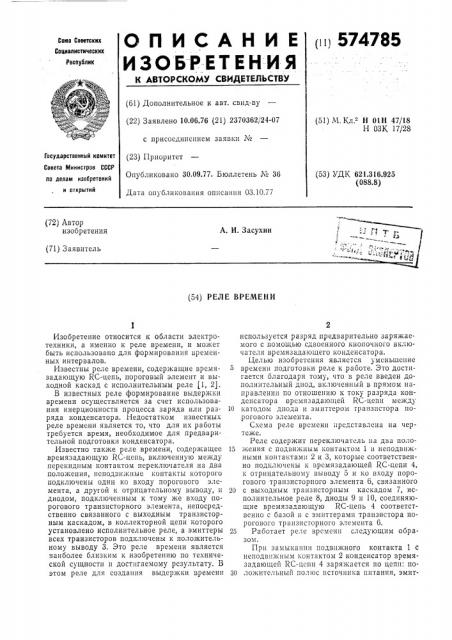

С П И С А Н И Е (111 574785
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 10.06.76 (21) 2370362/24-07 (51) М. Кл Н 01Н 47/18
Н ОЗК 17/28 с присоединением заявки №
ГосУдаРственный комитет (23) Приоритет
Совета Министров СССР ло делам изобретений и открытий
Опубликовано 30.09.77. Бюллетень ¹ 36
Дата опубликования описания 03.10.77 (53) УДК 621.316.925 (088.8) (72) Автор изобретения
А. И. Засухин (71) Заявитель (54) РЕЛЕ ВРЕМЕНИ
Изобретение относится к области электротехники, а именно к реле времени, и может быть использовано для формирования Временных интервалов.
Известны реле времени, содержащие времязадающую RC-цепь, пороговый элемент и выходной каскад с исполнительным реле (1, 2).
В известных реле формирование выдержки времени осуществляется за счет использования инерционности процесса заряда или разряда конденсатора. Недостатком известных реле времени является то, что для их работы требуется время, необходимое для предварительной подготовки конденсатора.
Известно также реле времени, содержащее времязадающую RC-цепь, включенную между перекидным контактом переключателя на два положения, неподвижные контакты которого подключены один ко входу порогового элемента, а другой к отрицательному выводу, и диодом, подключенным к тому же входу порогового транзисторного элемента, непосредственно связанного с выходным транзисторным каскадом, в коллекторной цепи которого установлено исполнительное реле, а эмиттеры всех транзисторов подключены к положительному выводу 3. Это реле времени является чаиболее близким к изобретению по технической сущности и достигаемому результату. В этом реле для создания выдержки времени используется разряд предварительно заряжаемого с помощью сдвоенного кнопочного включателя времязадающего конденсатора.
Целью изобретения является уменьшение времени подготовки реле к работе. Это достигается благодаря тому, что в реле введен дополнительный диод, включенный в прямом направлении по отношению к току разряда конденсатора врсмязадающей КС-цепи между
10 катодом диода и эмиттером гранзистора порогового элемента.
Схема реле времени представлена на чертеже.
Реле содержит переключатель на два поло15 >кения с подВижным контактом 1 и неподВижными контактами 2 и 3, которые соответственно подключены к врсмязадающей RC-цепи 4, к отрицательному выводу 5 и ко входу порогового транзисторного элемента б, связанного
20 с выходным транзисторным каскадом 7, исполнительное реле 8, диоды 9 и 10, соединяющие времязадающую RC-цепь 4 соответственно с базой и с эмиттерами транзистора порогового транзисторного элемента б.
25 Работает реле Времени следующим образом.
При замыкании подвижного контакта 1 с неподвижным контактом 2 конденсатор времязадающей КС-цспп 4 заряжается по цепи: по30 ложительный полюс источника питания, эмит3 тер-база транзистора 6, диод 9, времязадающая RC-цепь 4, контакты 1, 2 переключателя, отрицательный вывод питания 5. Ток заряда конденсатора является входным током транзистора б и открывает его, что приводит к срабатыванию выходного транзисторного каскада 7 и включению исполнительного реле 8. По мере заряда конденсатора входной ток транзистора б уменьшается, что приводит к его подзакрыванию и соответственно к срабатыванию транзисторов элемента 7 и выключению реле 8. Таким образом, при замыкании подвижного контакта 1 с неподвижным контактом 2 исполнительное реле 8 включится па время, определяемое параметрами времязадающей RC-цепи 4.
При замыкании подвижного контакта 1 с неподвижным контактом 3 конденсатор времязадающей RC-цепи 4 будет разряжаться по цепи: положительная обкладка конденсатора и резистор времязадающей RC-цепи 4, диод
10, эмиттер-база транзистора 6, контакты 1, 3 переключателя, отрицательная обкладка конденсатора времязадающей RC-цепи 4. Ток разряда конденсатора является входным током для транзистора б, в результате чего исполнительное реле 8 включится на время протекания разрядного тока, которое определяется параметрами времязадающей RC-цепи 4.
Цепи заряда и разряда конденсатора времязадающей RC-цепи 4 идентичны, поэтому при последовательном замыкании контакта 1 с контактами 2 и 3 исполнительное реле 8 будет включаться на одинаковое время, величина которого определяется параметрами времязадающей RC-цепи 4.
Достоинством предложенного реле времени является отсутствие времени, необходимого для подготовки реле к включению, так как исходным состоянием реле времени в равной степени являются как разряженное, так и заряженное положение конденсатора времязадающей RC-цепи.
Предложенное реле времени может быть йопользовано в различных устройствах автоматики, например, для управления импульсным электромагнитным клапаном, включение которого производится подключением к нему импульса напряжения заданной длительности, а выключение — подключением импульса напряжения обратной полярности пониженной величины и такой же длительности.
Формула изобретения
Реле времени, содержащее времязадающую
RC-цепь, включенную между подвижным контактом переключателя на два положения, один неподвижный контакт которого подключен ко входу порогового транзисторного элемента, а другой — к отрицательному выводу, 20 и диодом, подключенным к тому же входу порогового транзисторного элемента, непосредственно связанного с выходным транзисторным каскадом, в коллекторной цепи которого установлено исполнительное реле, а
25 эмиттеры упомянутых транзисторов подключены к положительному выводу, отлич ающ е е с я тем, что, с целью уменьшения времени подготовки реле к работе, в него введен дополнительный диод, включенный в прямом на30 правлении по отношению к току разряда конденсатора времязадающей КС-цепи между катодом упомянутого диода и эмиттером транзистора упомянутого порогового элемента.
35 Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР No 418913, кл. Н 01 Н 47/18, 1974.
40 2. Авторское свидетельство СССР _#_o389562, кл. Н 01Н 47/18, 1973.
3. Авторское свидетельство СССР X 470005, кл. Н 01Н 47/18, 1974, 574785
