1щ 574828

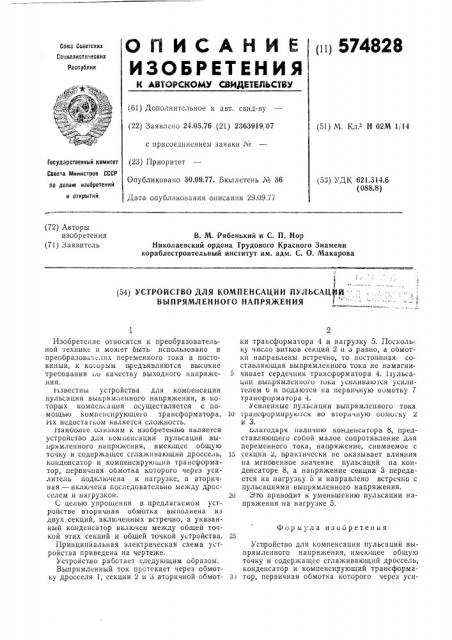

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ, Со.оа Соаатскнх

Содиалнстанасквк

Реслублнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 24.05.76 (21) 2363919,, 07 с присоединением заявки М (23) Приоритет

Опубликовано 30.09.77. Бюллетень _#_o 36

Дата опубликования описания 29.09.77 (51) М. Кл.- Н 02М 1/14

Государственный комитет

Совета Министров СССР ло делам иэабретеннй н открытий (53) УДК 621.314.6 (088.8) (72) Авторы изобретения (71) Заявитель

В. М. Рябенький и С. П. Нор

Николаевский ордена Трудового Красного Знамени кораблестроительный институт им. адм. С. О. Макарова (54) УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ ПУЛЬСАЦР@

ВЫПРЯМЛЕННОГО НАПРЯЖЕНИЯ

Формула изооретения

Изобретение относится к преобразовательной технике и может быть использовано в преобразоват зяx переменного тока в постоянныи, к ко орым предъявляются высокие требования о качеству выходного напряжения.

Известны устройства для компенсации пульсации выврямлен.ного нап.ряжения, в которых компен ация осуществляется с помощью компенсирующег о трансформатора.

1тх недостагком является сложность. гтаиболее олизким к изобретению является устройство для компенсации пульсаций выпрямленного напряжения, имеющее общую точку и содержащее сглаживающии дроссель, конденсатор и компенсирующий трансформатор, первичная обмотка которого через усилитель подключена к нагрузке, а вторичная — включена последовательно между дрссселем и нагрузкои.

С целью упрощения в предлагаемом устройстве вторичная обмотка выполнена из двух секций, включенных встречно, а указанный конденсатор включен между общей точкой этих секций и общей точкой устройства.

Принципйальная электрическая схема устройства приведена на чертеже, Устройство работает следующим образом.

Выпрямленный ток протекает через обмотку дросселя 1, секции и 3 вторичной обмотки трансформатора 4 и нагрузку 5. Поскольку число витков секций 2 и а равно, а обмотки направлены встречно, то постоянная составляющая выпрямленного тока не намагниб чивает сердечник трансформатора 4. 11ульсации выпрямленного тока усиливаюгся усилителем b и подаются на первичну.ю оомотку 7 трансформатора 4.

Усиленные пульсации выпрямленного тока

10 трансгрорхгирую гся во вторичную оомо тку 2 и 3. благодаря наличию конденсатора 8, представляющего собой малое сопротивление для переменного тока, напряжение, снимаемое с

15 секции 2, практически не оказывает влияния на мгновенное значение пульсаций на конденсаторе 8, а напряжение секции 3 передается на нагрузку 5 и направлено встречно с пульсациями выпрямленного напряжения.

20 Это приводит к уменьшению пульсации напряжения на нагрузке 5.

Успройство для компенсации пульсаций выпрямленного напряжения, имеющее общую точку и содержащее сглаживающий дроссель, конденсатор и компенсирующий трансформа3) тор, первичная обмотка которого через усиСоставитель Ю. Мерзляков

Техред И. Михайлова

Редактор А. Купрякова

Корректор О. Тюрина

Заказ 2145/8 Изд. № 759 Тираж 917

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 литель подключена параллельно цепи нагрузки, а вторичная — включена последовательно между указанным дросселем и цепью нагрузки, отличающееся тем, что, с целью его упрощения, вторичная обмотка выполнена из двух секций, включенных встречно, а указанный конденсатор включен между общей точкой этих секций и общей точечкой устройства,
