Реферат

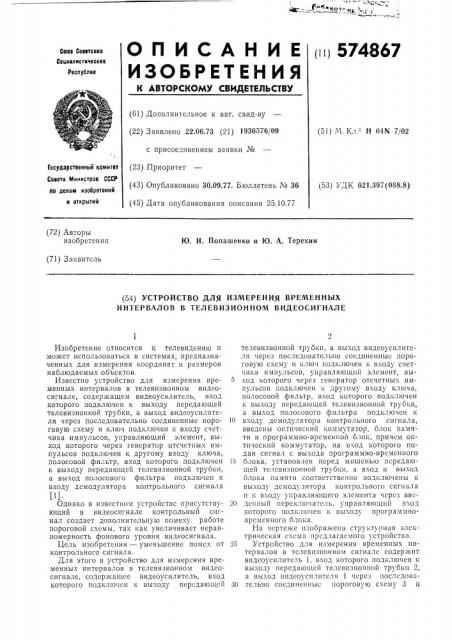

О П И С А Н И Е пп1 574867

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.06.73 (21) 1936576/09 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.09.77. Бюллетень ¹ 36 (45) Дата опубликования описания 25.10.77 (51) М. Кл."- Н 04N 7/02

Государственный комитет

Совета Министров СССР ло делам изобретений (53) УДК 621.397(088.8) и открытий (72) Авторы изобретения

Ю. И. Попашенко и Ю. А. Терехин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕННЫХ

ИНТЕРВАЛОВ В ТЕЛЕВИЗИОННОМ ВИДЕОСИГНАЛЕ

Изобретение относится к телевидению и может использоваться в системах, предназначенных для измерения координат и размеров наблюдаемых объектов.

Известно у стройство для измерения временных интервалов в телевизионном видеосигнале, содержащем видеоусилитель, вход которого подключен к выходу передающей телевизионной трубки, а выход видеоусилителя через последовательно соединенные пороговую схему и ключ подключен к входу счетчика импульсов, управляющий элемент, выход которого через генератор отсчетных импульсов подключен к друтому входу ключа, полосовой фильтр, вход которого подключен к выходу передающей телевизионной трубки, а выход полосового фильтра подключен к входу демодулятора контрольного сигнала (1)

Однако в известном устройстве присутствующий в видеосигнале контрольный сигнал создает дополнительную помеху раооте пороговой схемы, так как увеличивает неравномерность фонового уровня видеосигнала.

Цель изобретения — уменьшение помех от контрольного сигнала.

Для этого в устройство для измерения временных интервалов в телевизионном видеосигнале, содержащее видеоусилитель, вход которого подключен к выходу персдающсй телевизионной трубки, а выход видеоусплителя через последовательно соедпненныс пороговую схему и ключ подключен к входу счетчика импульсов, управляющий элемент, выход которого через генератор отсчетных импульсов подключен к другому входу ключа, полосовой фильтр, вход которого подключен к выходу передающей телевизионной трубки, а выход полосового фильтра подключен к

10 входу демодулятора контрольного сигнала, введены оптический коммутатор, блок памяти и программно-временной блок, причем оптический коммутатор, на ьход которого подан сигнал с выхода программно-временного

15 блока, установлен перед мишенью передающей телевизионной трубки, а вход и выход блока памяти соответственно подключены к выходу демодулятора контрольного сигнала и к входу управляющего элемента чсрсз ввс20 денный переключатель, управляющий вход которого подкгпочен к выходу программновремснного блока.

На чертеже изображена структурная электрическая схема предлагаемого устройства.

25 Устройство для измерения временных интервалов в телевизионном сигнале содержит видеоусилитель 1, вход которого подключен к выходу передающей телевизионной трубки 2, а выход видеоусплптеля 1 через послсдова30 тельно соединенныс пороговую схему 3 и

574867 ключ 4 подключен к входу счетчика 5 импульсов; управляющий элемент 6, выход которого через генератор 7 отсче!Ных импульсов подключен и другому. входу ключа 4; полосовой фильтр 8, вход «Оторого подключен к выходу передающей телевизионной трубки 2, а ВыхОД полосоВОГО фп iь! ра 8 подкл50 IPII к

ВХОДУ Дс модул 5ITo р 29 контр о. ы! ОГО си II а. а; а также оптичсскш! «Оммугатор 10, олок на11 H llpobpBiv1i>IHO-Врем fliloid 0JIofi 12.

05!тический! коммутатор 10, на вход которого подан сигнал с выхода программно-временного блока 12, установлен перед мишенью передающей телевизионной трубки 2, а вход и выход блока на>!5!ти 11 соответствсHklo подключены к Выходу демодулятора 9 контрольного сигнала и к Входу управляющего элемента 6 через введенный переключатель 13, упраьляющий вход которо!о подключен к ьыходу IIpoi pBììffo-Вреъ! ннОГО 0.!Ока 12.

Устройство работает следующим образом.

В режиме подготовки телевизионной системы к работе оптичсскии коммутатор 10 устанавливается программно-Временным блоком

12 В полоакепие, llpH i oTopo. l на мишень передающей тс;!свизпонной трубки 2 проецируется изооражсние рсгулярнои структуры. Выделенный из Видеосигнала полосовым фильтрОм 8 коп1 рОлыlый сиГн2, I демодулируется демоду;!ятopovi 9. Выходной OHi H2.1 деivlo )i.!Нтора 9 через переключатель 13 посгупаст

klB ii; op Олока IIBM5ITH 11, Дону скающс! 0 длительное хранение и многократное считывание информации. Выходной персклю !атель

13 о IOIIB памяти 11 при этом разомкнут. В рабочем режиме оптический коммутатор 10 у станавливаетс5! u IIOJIO Heiikip, IIpH I

l3 Ic входу управляющего элемента 6. Усif.!енный Видсоуси;!Нтс;5е!! 1 видеосигнал Ноступает на пороговую схему 3, выходной сигкоторои открывает к lloH 4 IB HHTPpD2Ji

Врем!ени, соответствующий превышению уровня видеосигнала над уровнем фона. Счетчик

5 импульсов отсчитывасг количество прошедших через ключ 4 за этот интервал îTO åò»ûõ импульсов генератора 7. Частота генератора

7 с помощью JJ праВЛ55)още! О элемспт2 6 измсняется в соответствии с выходным сигна Ioii блока памяти 11 пропорционально изменению скорости перемещения анализирующего луча по мишени передающей телевизионной трубки 2. За счет подстройки частоты генератора 7 достигается значительное уменьшение

НОГрсшности измерения размерОВ Ооъеета, обусловленной нелиней!юстью развертки передающей телевизионной трубки 2. 110 истечении зарансс заданного Времени программИ но-временной блок 12 переключает оптический коммутатор 10 на проецирование изображения регулярной структуры, отключает выход блока памяти 11 от управляющего элемента 6 и подключает вход блока памяти 11

15 к выходу демодулятора 9. 11роисходит обновление информации о скорости развертки, хранящейся в блоке памяти 11, после чего программно-временной блок 12 вновь осуществляет переключение в рабочий режим.

Формула изобретения

Устройство для измерения временных интервалов в телевизионном видеосигнале, содержащее видеоусилитель, вход которого

25 подключен к выходу передающей телевизионной трубки, а выход видеоусилителя через iioследовательно соединенныс пороговую схему и ключ подключен к входу счетчика импульсов, управляющий элемент, выход которого

30 через генератор отсчетных импульсов подключсп к друi oìó в: оду ключа, полосовои фильтр, вход которого подключен и выходу нсредающей телевизионной трубки, а выход полосового фильтра подкл50чен к входу. демо35 дулятора контро.5ьного сигнала, о т л и ч а ющ е е с si тем, что, с целью уменьшения помех от контрольного сигнала, введены оптический коммутатор, блок памяти и программно-временной блок, причем оптический коммута40 lop, на вход которого подан сигнал с выхода программ! о-временного блока, установлен перед мишенью передающей телевизионной трубки, а вход и выход блока памяти соответственно подключены к выходу дсмодулято45 ра контрольного сигнала и к входу управляющего элемента чсрез введенный переключатель, управляющий вход которого подключен к выходу программно-времснного блока, Источники информации, 50 принятыс во внимание при экспертизе

1. Авторское свидетельство СССР ¹ 401019, кл. 1-1 04Х 7/18, 1971.
