Реферат



Союз Советских

Социалистических

Республик

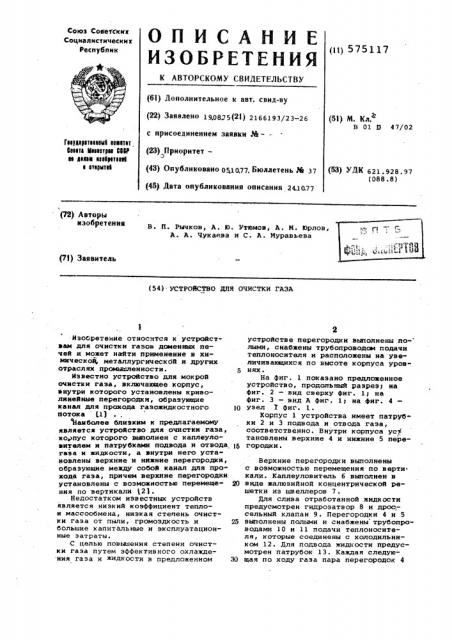

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (lÖ 575117 (61) Дополнительное к авт. свид-ву (2 } 3»» >< < 190875(21) 2166193/23-26 с присоединением заявки М -— (23) Приоритет— (43) Опубликовано 05,1077. Бюллетень 34 37 (45) Дата опубликования описания 24.10.77 (51) М. Кл.

В 01 тт 47/02

Гвцщвтгггны1 гг»итгт, Выэтг Вгмгтгы СЭР еа даа» агвбретги6 г етаритв4 (53) УДК 621,928. 97 (088 . 8) (72) Авторы изобретения

В. H. Рычков, А. Ю. Утвмов, А. M. Юрлов, А. A. Чукаева и С. А. Муравьева (7!) Заявитель (541: УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА

Изобретение отиосчтся к устройствам для очистки rasoa доменных печей и может найти применение в химической, металлургическбй и других отраслях промышленности. 5

Известно устройство для мокрой очистки газа, включающее корпус, внутри которого установлены криволинейные перегородки, образующие канал для прохода гаэожидкостного потока 11) наиболее близким к предлагаемому является устройство для очистки газа, корпус которого вьятолнен с каплеуловителем и патрубками подвода и отвода газа н жидкости, а внутри него установлены верхние и нижние перегородки, образующие между собой канал для прохода газа, причем верхние перегородки установлены с возможностью перемеще- я0 ння по вертикали <2l.

Недостатком известныс устройств является низкий коэффициент теплон массообмена, низкая степень очистки газа от пыли, громоздкость н 25 большие капитальные н эксплуатационные затраты.

С целью повышения степени очистки газа путем эффективного охлажде ния газа и жидкости э предложенном 30 устройстве перегородки выполнены полыми, снабжены трубопроводом подачи теплоносителя и расположены на увеличивающихся по высоте корпуса уровнях .

На фиг. 1 показано предложенное устройство, продольный разрезт на фиг. 2 — внд сверху фиг. 1; на фиг. 3 — вид A фиг. 1т на фиг. 4— узел Т фнг. 1.

Корпус 1 устройства имеет патрубки 2 и 3 подвода и отвода газа, соответственно. Внутри корпуса ус тановлены верхние 4 и нижние 5 перегородки .

Верхние перегородки выполнены с возможностью перемещения по верти кали. Каплеуловитель 6 выполнен в виде жалюзийной концентрической решетки нз швеллеров 7.

Для слива отработанной жидкости предусмотрен гидрозатвор 8 и дрос сельный клапан 9. Перегородки 4 и 5 выполнены полыми и снабжены трубопро« водами 10 н 11 подачи теплоносителя, которые соединены с холодильником 12 ° Для подвода жидкости предусмотрен патрубок 13. Каждая следующая по ходу газа пара перегородок 4

575117 дода 4 и 5 расположена на увеличивающемся по высоте корпуса уровне.

Устройство для очистки газа работачт следующим образом.

Гряэяый гаэ от доменной печи с температурой до 500 C н содержанием пыли до 100 г/мь при давлении до

5 атм поступает через патрубок 2 и праьжвается Й Устройстве водой.

Промывка газа от пыли и других примесей происходит путем дробления воды скоростным газовым нотоксм в рабочем канале между перегородками 4 и 5 на мельчайшие капли и пену.

При работе аппарата пена непрерывно образуется из обычной воды и заполняет все .свободное, нространст" во под крышкой устройства.

С помощью верхних перегородок 4 осуществляется Регулирование скорости газа в каналах между перегородками 4 и 5. При этом изменяется гидравлическое сопротивление устройства в

Интервале от 100 мм вод. ст . вплоть до полного прекращения движения газа через устройство.

С увеличением скорости газа между .перегородками 4 и 5 и гидравличесйого сопротивления аппарата увеличизается интенсивность тепло- и массообмена в аппарате и с епень очистки газа от пили.

Теплоноситель, проходящий через полые перегородки и охлаждающие газ и жидкость, ла,гревается и направляется в холодильник 12, Отработанную жидкость с содержанием шлама до 5- 70 г/л направляют в отстойники системы оборотного водоснабжения.

Очищенный газ с содержанием пыли

1-5 мг/мз и температурой 10-20 С н н иже н ап ра вляетс я ч врез хаплеуловитель 6 в натрубок 3 отвода газа и далее к потребителю. формула изобретения устройство для очистки rasa, корпус которого выполнен с каплеуловителем и патрубками подвода и отвода газа и жидкости, а внутри него установлены верхние и нижние перегородки, образующие между собой канал для прохода газа, причем верх- ние перегородки установлены с воэможностью перемещения по вертикали, о т л и ч а ю щ е е с я тем, что, с целью повышения степени очистки газа путем эффективного охлаждения газа и жидкости, перегородки выполнены полыми, снабжены трубопроводом подачи теплоносителя и расположены на увеличивающихся tte. высоте корпуса уровнях .

Источники информации, принятые во внимание при экспертизе

1. Патент Англии В 1130169, кл. B 1 и В 01 Й 47/02, 1968 °

2. Журнал Изобретатель н рационализатор В 3, 14.02 .75, с . 10-11 .
