Реферат

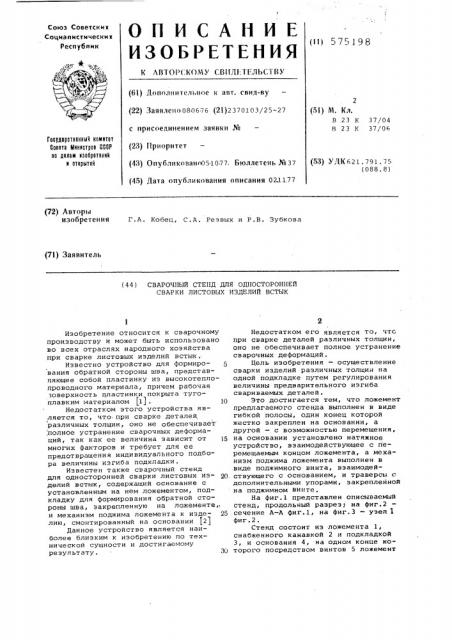

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ЛВ10Р(;КОМУ СВИДЕ. ГЕ.ЛЬСТВУ

Союз Советских

Социапистических

Респубпик (111 57 1 98 (61) Дополнительное к авт. свид-ву (22) Заявлено 080676 (21)2370103/25-27 (51) М. Кл.

В 23 К 37/04

В 23 К 37/06 с присоединением заявки № (23) Приоритет

Гостдарственный немитет

Совета Миннстрав СССР иа делам нвебретвний н етнрытнй (уЗ) УДК 621. 791. 75 (088.8) (43) Опубликовано051077. Бюллетень ¹ 37 (45) Дата опубликования описания 023.1.77 (72) Авторы

ИЗОбРЕтЕНИЯ Г.А. Кобец, С.A. Резвых и P Â. Зубкова (71) Заявитель (44) СВАРОЧНЫЙ СТЕНД ДЛЯ ОДНОСТОРОННЕЙ

СВАРКИ ЛИСТОВЫХ ИЗДЕЛИЙ ВСТЫК

Изобретение относится к сварочному производству и может быть использовано во всех отраслях народного хозяйства при сварке листовых изделий встык.

Известно устройство для формирования обратной стороны шва, представляющее собой пластинку иэ высокотеплопроводного материала, причем рабочая юверхность пластинки покрыта тугоплавким материалом (1).

Недостатком этого устройства является то, что при сварке деталей различных толщин, оно не обеспечивает, полное устранение сварочных деформаций, так как ее величина зависит от 15 многих факторов и требует для ее предотвращения индивидуального подбора величины изгиба подкладки.

Известен также сварочный стенд для односторонней сварки листовых из- 20 делий встык, содержащий основание с установленным на нем ложементом, подкладку для формирования обратной стороны шва, закрепленную на ложементе,. и механизм поджима ложемента к изде- 25 лию, смонтированный на основании (2j

Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату. 30

Недостатком его является то, чтс при сварке деталей различных толщин, оно не обеспечивает полное устранение сварочных деформаций.

Цель изобретения — осуществление сварки иэделий различных толщин на одной подкладке путем регулирования величины предварительного изгиба свариваемых деталей.

Это достигается тем, что ложемент предлагаемого стенда выполнен в виде гибкой полосы, один конец которой жестко закреплен на основании, а другой — с возможностью перемещения, на основании установлено натяжное устройство, взаимодействующее с перемещаемым концом ложемента, а механизм поджима ложемента выполнен в виде поджимного винта, взаимодействующего с основанием, и траверсы с дополнительными упорами, закреплейной на поджимном винте.

На фиг.1 представлен описываемый стенд, продольный разрез; на фиг.2 сечение A-A фиг.1, на фиг.3 — узел 1 фиг.2.

Стенд состоит из ложемента 1, снабженного канавкой 2 и подкладкой

3, и основания 4, на одном конце которого посредством винтов 5 ложемент

575198

9 1

A-А 1

3 Rue д

1 закреплен неподвижно, а на другом может перемещаться по пазам 6 при помощи пальцев 7. Механизм поджима выполнен в виде основного винта 8, дополнительных винтов 9 и траверсы 10.

Натяжное устройство состоит иэ двуплечего рычага 11, поджимаемого пружиной 12.

Стенд работает следующим образом, Перед сваркой деталей производится сварка образцов, при проведении которой при помощи гайки 9, перемещая винт 8, создают предварительный изгиб заданной формы ложементу 1, при этом двуплечий рычаг 11 поворачивается вокруг оси, сжимая пружину 12. При изгибании ложемента незакрепленный конец его перемещается посредством пальцев 7 по пазам 6 основания 4. Подобрав таким образом на образцах величину предварительного изгиба, производят сварку деталей.

Изобретение обеспечивает .регулирование величины предварительного изгиба свариваемых деталей, чем достигается сварка без деформаций деталей различных толщин.

Это позволит снизить номенклатуру подкладок, используемых при сварке деталей различных толщин, что составит экономический эффект на предприятии 2,5-3 тыс.рублей в год.

Формула изобретения

Сварочный стенд для односторонней варки листовых изделий встык, содержащий основание с установленным на нем ложементом, подкладку для формирования обратной стороны шва, закрепленную на ложементе, и механизм поджима ложемента к изделию, смонтированIp ный на основании, о т л и ч а ю— шийся тем, что, с целью обеспечения возможности сварки иэделий различных толщин на одной подкладке путем регулирования величины предварительного изгиба свариваемых деталей, ложемент выполнен в виде гибкой полосы, один конец которой жестко закреплен на основании, а другой — с возможностью перемещения, на основании установлено натяжное устройство, взаимодействующее с перемещаемым концом ложемента, а механизм поджима ложемента выполнен в виде подвижного винта., взаимодействующе: с основанием, и

25 траверсы с дополнительными упорами

l закрепленной на поджимном винте.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 330000228866, кл . В 23 К 37/06, 1970.

2. Сагалевич В.М. Методы устранения сварочных дефср

Машиностроение, М., 1974, с. 192.
