Реферат



Союз Советских

Социалистических

Республик

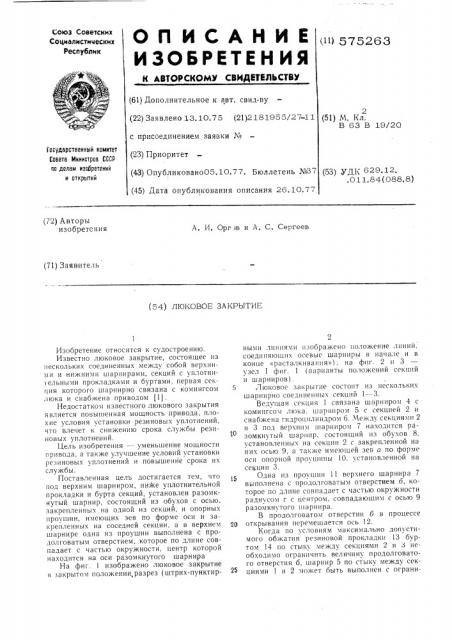

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 575263 (61) Дополнительное к авт. свид-ву (22) Заявлено 13.10.75 (21)2181955/27-11 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано05. 10.77. Бюллетень М9З7

2 (51) М. Кл.

В 63 В 19/20

Гасударственный комитет

Совета Министров СССР па делам изобретений н открытий (53) УДК 629. 12. .01 1.84(088.8) (45) Дата опубликования описания 26.10.77 (72) Авторы изобретения

А. И. Орг. >в и A. С. Сергеев (71) Заявитель (54) ЛЮКОВОЕ ЗАКРЫТИЕ

Изобретение относится к судостроению.

Известно люковое закрытие, состоящее из нескольких соединенных между собой верхними и нижними шарнирами, секций с уплотнизельными прокладками и буртами. первая секция которого шарнирно связана с комингсом люка и снабжена приводом (1).

Недостатком известного люкового закрытия является повышенная мощность привода, плохие условия установки резиновых уплотнений, что влечет к снижению срока службы резиновых уплотнений.

Цель изобретения — уменьшение мощности привода, а также улучшение условий установки резиновых уплотнений и повышение срока их службы.

Поставленная цель достигается тем, что под верхним шарниром, ниЖе уплотнительной прокладки и бурта секций, установлен разомкнутый шарнир, состоящий из обухов с осью, закрепленных на одной из секций, и опорных проушин, имеющих зев по форме оси и закрепленных на соседней секции, а в верхнем шарнире одна из проушин выполнена с продолговатым отверстием, которое по длине совпадает с частью окружности, центр которой находится на оси разомкнутого шарнира

На фиг. 1 изображено люковое закрытие в закрытом положении, разрез (штрих-пунктир2 ными линиями изображено положение линии, соединяющих осевые шарниры в начале и в конце «расталкивания»); на фиг. 2 и 3 узел 1 фиг. 1 (варианты положений секций и шарниров).

5 Люковое закрытие состоит из нескольких шарнирно соединенных секций 1 — 3.

Ведущая секция 1 связана шарниром 4 с комингсом люка. шарниром 5 с секцией 2 и снабжена гидроцилиндром б. Между секциями 2 и 3 под верхним шарниром 7 находится разомкнутый шарнир, состоящий из обу ов 8, установленных на секции 2 с закрепленной HB них осью 9, а также имеющей зев а по форме оси опорной проупигны 10, установленной на севщии 3.

Одна из проушин 11 верхнего шарнира 7 выполнена с продолговатым отверстием б, которое по длине совпадает с частью окружности радиусом r с центром, совпадаюгцим с осью 9 разомкнутого шарнира.

В продолговатом отверстии б в процессе открывания перемещается ось !2.

Когда по условиям максимаlbHQ допустимого обжатия резиновой прокладки 13 буртом 14 по стыку между секциямн 2 и 3 необходимо ограничить величину продолговатого отверстия б, шарнир 5 по стыку между секциями 1 и 2 может быть выполнен с ограни575263

Фортиула изобретения

7 ченно подвижной осью, например, снабжен подпружиненными элементами 15. Такое выполнение шарнира 5 необходимо при величинах расталкивания больших, чем возможно допустимая длина продолговатого отверстия б.

Люковое закрытие работает следующим ооразом.

При подаче рабочей жидкости в гидроцилиндры 6 ведущая секция 1 вращается на шарнире 4, вовлекая в движение секцию 2.

Секция 2 поворачивается на шарнире 5 и оси 9. При этом ось 12 шарнира 7 перемещается в продолговатом отверстии б, и уплотнительный бурт 14 дополнительно кратковременно обжимает уплог ительную прокладку 13.

После поворота ведущей секции 1 до положения, когда шарниры 4, 5 и ось 12 находятся на одной прямой, секция 2 поворачивается вокруг оси 12 (фиг. 3) . При этом ось 9 выходит из зацепления с зевом а проушины 10, а уплотнителbíûé бурт 14 из уплотнительной прокладки 13. При дальнейшем повороте ведущей секции 1 ось 12 перемещается в продолговатом отверстии б в исходное положение, полностью выбирая зазор и вовлекает в движение секцию 3, освобождая просвет люка.

При закрытии люка порядок работы составцых частей обратный предложенному.

Люковое закрытие, состоящее из нескольких, соединенных между собой верхними и нижними шарнирами секций с уплотнительными грокладками и буртами, первая секция которого шарнирно связана с комингсом люка и снабжена приводом, отличающееся тем, что, с целью уменьшения мощности привода, а также улучшения условий установки резиновых уплотнений и повышения срока их службы, под верхним шарниром, ниже уплотнительной прокладки и бурта секций, установлен разомкнутый шарнир, состоящий из обухов с осью, закрепленных на одной из .секций, и опорных. проушин, имеюших зев по форме оси и закрепленных на соседней секции, а в верхне, шарнире одна из проушин выполнена с прощ долговатым отверстием, которое по длине совпадает с частью окружности, центр которой находится на оси разомкнутого шарнира.

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции № 1239155, 25 кл. В 63 В 19!20; !969.
