Бункер для сыпучих материалов
Иллюстрации
Реферат

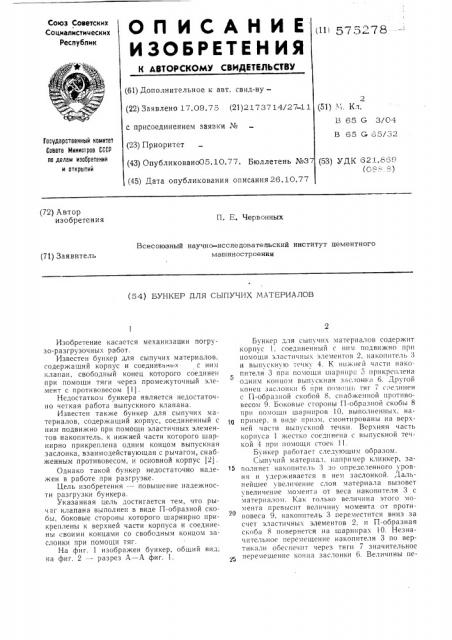

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (111 573278 -- (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.09.75 (21)2173714/27-11 с присоединением заявки № (23) Приоритет
2 (51) М. K-ч.
В 65 C 3/04
В 65 C 65/52
Гасударственный комитет
Совета Минис1рав СССР па делам изобретений и открытий (43) Опубликовано05. 10.77. Бюллетень №37 (53) УДК 621.669 (О .-.Э) (45) Дата опубликования описания 26.10.77 (72) Автор изобретения
П. E. Червонных
Всесоюзный научно-исследовательский институт цементного машиностроения (71) Заявитель (54) БУНКЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ
Изобретение касается механизации погрузо-разгрузочных работ.
Известен бункер для сыпучих материалов. содержащий корпус и соединвниь х с ним клапан, свободный конец которого соединен при помощи тяги через промежуточный элемент с противовесом (1) .
Недостатком бункера является недостаточно четкая работа выпускного клапана.
Известен также бункер для сыпучих материалов, содержащий корпус, соединенный с ним подвижно при помощи эластичных элементов накопитель, к нижней части которого шарнирно прикреплена одним концом выпускная заслонка, взаимодействующая с рычагом, снабженным противовесом, и основной корпус 12).
Однако такой бункер недостаточно надежен в работе при разгрузке.
Цель изобретения — повышение надежности разгрузки бункера.
Указанная цель достигается тем, что рычаг клапана выполнен в виде П-образной скобы, боковые стороны которого шарнирно прикреплены к верхней части корпуса и соединены своими концами со свободным концом заслонки при помощи тяг.
На фиг. 1 изображен бункер, общий вид; на фиг. 2 — — разрез А — А фиг. 1.
Бункер для сыпучих материалов содержит корпус 1, соединенный с ним подвижно при помощи эластичных элементов 2, накопитель 3 и вып скн1ю течк . 4. К нижней части нако5 пителя 3 при помощи шарнира 5 прикреплена одним концом выпускная заслонка 6. Другой конец заслонки б при помо цп тяг 7 соединен с П-образной скобой 8, снабженной противовесом 9. Боковые стороны П-образной скобы 8 при помощи шарниров 10, выполненных, например, в виде призм, смонтированы на верхней части выпускной течки. Верхняя часть корпуса 1 жестко соединена с выпускной течкой 4 при помощи стоек 11.
Бункер работает следующим образом.
Сыпучий материал, например клинкер, затб полняет накопитель 3 до определенного уровня и удерживается в нем заслонкой. Дальнейшее увеличение слоя материала вызовет увеличение момента от веса накопителя 3 с материалом. Как только величина этого момента превысит величину момента от противовеса 9, накопитель 3 переместится вниз за счет эластичных элементов 2, и П-образная скоба 8 повернется на шарнирах О. Незначительное перемещение накопителя 3 по вертикали обеспечит через тяги 7 значительное перемещение конца заслонки 6. Величины пе575278 ремещения накопителя 3 по вертикали и конца заслонки 6 обратно пропорциональны величинам плеч "а" и "б. Поворот заслонки 6 на шарнире 5 вызывает ссыпание материала и снйжение его уровня.
При этом заслонка 6 с тягами 7 поворачивается в крайнее верхнее положение, прекращая ссыпание материала.
Предложенный бункер, обеспечивая стабильную толщину уплотняющего слоя сыпучего материала в накопителе 3, предотвращает выброс запыленного воздуха и повышает надежность работы выпускного клапана.
Формула изобретения
Бункер для сыпучих материалов, содержащий корпус и соединенный с ним подвижно при помощи эластичных элементов накопитель, к нижней части которого шарнирно прикреплена одним концом выпускная заслонка, взаимодействующая с рычагом, снабженным противовесом, отличающийся тем, что, с целью повышения надежности разгрузки бункера, рычаг выполнен в виде П-образной скобы, боковые стороны которой шарнирно прикреплены к верхней части корпуса и соединены своими концами со свободным концом заслонки при в помощи тяг.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство № 19134, кл. В 65 G 3/04, 1931.
2. Патент Германии № 458573, кл. 81 е, 126, 1928.
575278
