Поршень
Патент 575446
Авторы
Классы МПК
Поршень
Иллюстрации
Реферат

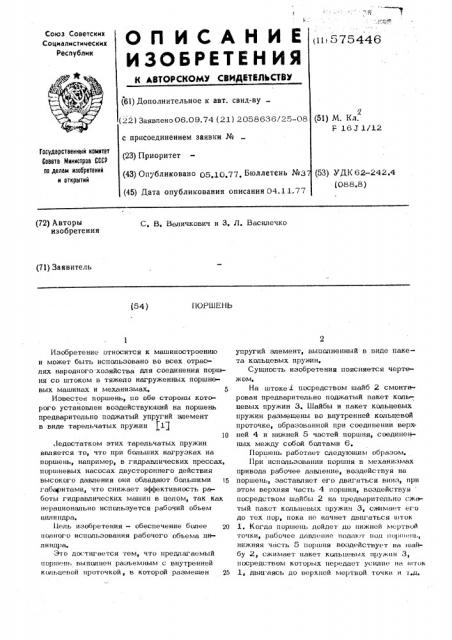

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11 575446
Союз Советскин
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.09.74 (21) 2058686/25-08 (51) М. Кл.
F 16 J 1/12
Гасударственным комитет
Совета Министров СССР
f3EE делам иаооретений н открытий (23) Приоритет (43) Опубликовано р5,1р,77, Бюллетень №д (45) Дата опубликования описания 04.11.77 (53) УДК 62-242.4 (088.8) (72) Авторы изобретения
С, В. Величкович и 3, Л, Василечко (71) Заявитель (54) ПОРШЕНЬ с присоединением заявки №
Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для соединения поршня со штоком в тяжело нагруженных поршневых машинах и механизмах, 5
Известен поршень, по обе стороны которого установлен воздействующий на поршень предварительно поджатый упругий элемент в виде тарельчатых пружин jl j
10.недостатком этих тарельчатых пружин является то, что при больших нагрузках на поршень, например, в гидравлических прессах, поршневых насосах двустороннего действия высокого давления они обладают большими 15 габаритами, что снижает эффективность работы гидравлических машин в целом, так как нерационально используется рабочий объем цил и цдра.
Пель изобретения — обеспечение более 20 полного использования рабочего объема циЛ И EEgP Be
Это достигается тем, что предлагаемый поршень выполнен разъемным с внутренней кольцевой проточкой, в которой размещен 25 упругий элемент, выполненный в виде пакета кольцевых пружин, Сущность изобретения поясняется чертежом, На штоке1 посредством шайб 2 смонтирован предварительно поджатый пакет коль цевых пружин 3. Шайбы и пакет кольцевых пружин размещены во внутренней кольцевой проточке, образованной при соединении верхней 4 и нижней 5 частей поршня, соединенных между собой болтами 6.
Поршень работает следующим образом.
Пр и исп ольз ова нпи п орш ня в меха н измах привода рабочее давление, воздействуя на поршень, заставляет его двигаться вниз, при этом верхняя часть 4 поршня, воздействуя посредством шайбы 2 HQ предварительно сжатый пакет кольцевых пружин 3, снимает его до тех пор, пока не начнет двигаться шток
1. Когда поршень дойдет до нижней мертвой точки, рабочее деклан-.ние подают под поршень, нижняя часть 5 поршня воздействус т на шайбу 2, сжимает пакет кольцевых пружин 3> посредством которых передает усилие н» шток
1, двигаясь до верхней мертвой "î÷êè и т.д.
575446
Составитель А. Старикова
Техред О. Луговая Корректор С. Шекмар
Редактор И. Бродская
Заказ 4009/23 Тираж 1154 П одпис ное
Ш1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-3з, Раушская наб., д. 4/5.
Филиал Г11!П "(1атент", r. Ужгород, ул. Проектная, 4
Ф ор мула изобретения
1, Поршень, на штоке которЬго установлен воздействующий на него предварительно поджатый упругий элемент, о т л и ч а юш и и с я тем, что, с целью более полного 5 использования рабочего объема цилиндра, поршень выполнен разъемным с внутренней кольцевой проточкой, в которой размещен упругий элемент.
2, Поршень по и. 1, о т л и ч а ю— шийся тем, что упругий элемент выполнен в виде пакета кольцевых пружин
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
Ф9 266367, кл. 3 21 У 13/08,- 1967.
