Устройство для измерения скорости движения магнитного носителя
Иллюстрации
Показать всеРеферат
яд т,е Q+kl о- т е ч . " ".; с к i l к о оМ»но «ь»

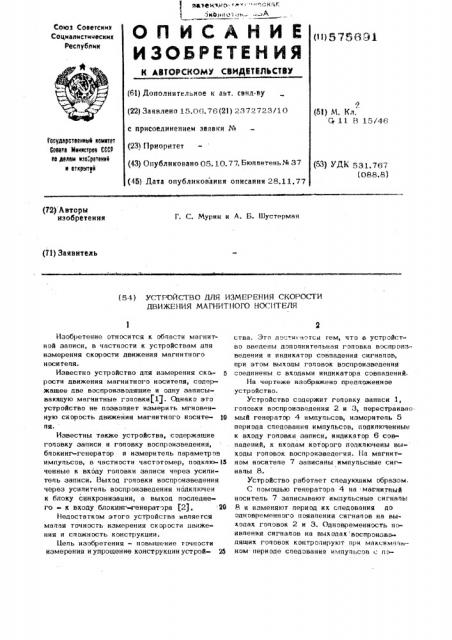

ОП ИКАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДНИЛЬС1ВМ
Союз Советеиик
Социалистических
Республик (>l) 576691 (61) Дополнительное к авт. свнд-ву (22) Заявлено 15.06. 76 (2l) 2372723 i 1 0 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.10.77, бюллетень + 37 (45) Дата опубликования описания 28.11.77 (5l) М. Кл, 11 В 15/46
Государственный комнтет
Совета Мнннстроо СССР но делам нзо. ретеннй н открытнй (53) УДЫ 531,767 (088.8) (72) Авторы изобретения
Г. С. Мурнн н A. Б. Шустерман (71) Заявитель (5Ц УСТРОЙСТВО Llm ИЗМЕ ЕНИЯ С О ОСТИ
ДВИЖЕНИЯ МАГНИТНОГО НОСИТЕЛЯ
Иэобретенне относится к области магнитной записи, в частности к устройствам дпя измерения скорости движения магнитного носителя.
Известно устройство дпя измерения скърости движения магнитного носителя, содержащее две воспронзводящне н одну записывающую магнитные ronoaxaflJ. Однако это устройство не позволяет измерить мгновенную скорость движения магнитного носите- 10 пя.
Известны также ус тр ойс тва, с одер жащие головку запнск н головку воспроизведения, бпокннг-генератор и измеритель параметр ов импульсов, в честности частотомер, п одкпю- IS ченные к входу головки записи через уснпитень записи. Выход гоповкн воспроизведения через уснпнтепь воспроизведения подключен к блоку синхронизации, а выход последнего - к входу блокннг-генератора )2j. 20
Недостатком этого устройства ивпяегся малая точность измерения скорости движения н сложность конструкции.
llenb изобретения - повышение точности нэмерення н упрощение конструкции устрой- 25 ства. Это лести аэтся тем, что в устройство введены дополнительная гэповка вэспрэнэ= ведения и индикатор совпадення сигналов, при этом выходы головок воспроизведения соединены с входами индикатора совпадений, На чертеже изображено предложенное устройство.
Устройство содержит головку записи 1, головки воспроизведения 2 н 3, перестранваемый генератор 4 импульсов, измеритель 5 периода следования нмпупьсов, подключенные к входу головкн запнси, ннднкатор 6 cos» падений, к входам которого подключены вы- ходы гэповок воспроизведения. На магнитном носителе 7 записаны нмпупьсные сигналы 8.
Устройство работает спедующнм образом.
С помощью генератора 4 на магнитный носитель 7 записывают нмпупьсные сигналы
8 н изменяют период их следования до одновременного появления снгнапов на вых.одах гопэвок 2 н 3. Одновременнэсть пэявпення сигналов нв выходах воспрэнзводящих гon овок контролируют при макея ма льном.периоде следования кмпупьсэв с п,"ь..5.,75691
Составитель В. Тюпьпин
Техред М. Левицкая Корректор Н. Яцемирская
Редактор Н. Вирко
Заказ 4042/36 Тираж 729 Подписное
ИНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113036, Москва, Ж-35, Раущская наб„д. 4/5
Филиал ППП Патент", г. Ужгород, ул. Проектная, 4.иэпп,к индикатора 6, в качестве которото" ммкет быть применен двухлучевой эсцилло1 риф. йэбившись DQHовремеиного появления сигналов на выходах воспроизводящих го лэаэк, регистрируют измерителем 5 период следования импульсов с генератора 4 и вычисляют скорость движения магнитного носителя по формуле гце -скорость движения магнитного носителя (см/сек), g -расстояниц между зазорами воспроизвод&
Р щих магнитных гоповок (см);
4 -период спедованиа импульсов с ц генератора (сек.).
Формула изобретения
Устройство для измерения скорости движенин магнитного носителя, содержащее головку записи и голэвку вэспроизведения, еиератор импульсов и измеритель параметров импульсов, подключенные к входу гоповкизаписи, отличающееся тем,, что, с цепью повышения точности измерения и упрощения конструкции устройстsa, в него введены дополнительная головка воспроизведения и индикатор совпадения сигналов, при этом выходы головок вэспроие ведения соединены с входами индикатора совпадений.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свиФитепьство СССР
% 355656, кп. %11 Ь18/46, 1973.
2. Авторское свидетельство СССР
Х 484586, кц. (11 в 15/46, 1975.
