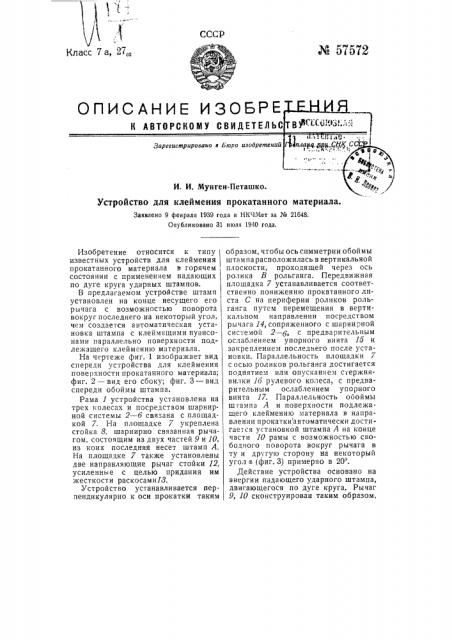

№ 57572
Класс 7 а, 27„
Устройство для клеймения прокатанного материала.
Заявлено 9 февраля 1939 года в НКЧМет за № 21648.
Опубликовано 31 июля 1940 года.
Изобретение относится к типу известных устройств для клеймения прокатанного материала в горячем состоянии с применением падающих по дуге круга ударных штампов.
В предлагаемом устройстве штамп установлен на конце несущего его рычага с возможностью поворота вокруг последнего на некоторый угол, чем создается автоматическая установка штампа с клеймящими пуансонами параллельно поверхности подлежащего клеймению материала.
На чертеже фиг. 1 изображает вид спереди устройства для клеймения поверхности прокатанного материала; фиг. 2 — вид его сбоку; фиг. 3 — вид спереди обоймы штампа.
Рама 1 устройства установлена на трех колесах и посредством шарнирной системы 2 — б связана с площадкой 7. На площадке 7 укреплена стойка 8, шарнирно связанная рычагом, состоящим из двух частей 9 и 10, из коих последняя несет штамп А.
На площадке 7 также установлены две направляющие рычаг стойки 12, усиленны е с целью придания им жесткости раскосами13.
Устройство устанавливается перпендикулярно к оси прокатки таким образом, чтобы ось симметрии обоймы штампа расположилась в вертикальной плоскости, проходящей через ось ролика В рольганга. Передвижная площадка 7 устанавливается соответственно понижению прокатанного листа С на периферии роликов рольганга путем перемещения в вертикальном направлении посредством рычага 14, сопряженного с шарнирной системой 2 — б, с предварительным ослаблением упорного винта 15 и закреплением последнего после установки. Параллельность площадки 7 с осью роликов рольганга достигается поднятием или опусканием стержнявилки 16 рулевого колеса, с предварительным ослаблением упорного винта 17. Параллельность обоймы штампа А и поверхности подлежащего клеймению материала в направлении прокатки автоматически достигается установкой штампа А на конце части 10 рамы с возможностью свободного поворота вокруг рычага в ту и другую сторону на некоторый угол а (фиг. 3) примерно в 20 .
Действие устройства основано на энергии падающего ударного штампа, двигающегося по дуге круга. Рычаг
9, 10 сконструирован таким образом, что для набора обоймы штампа клеймящими пуансонами последняя отводится в положение, изображенное пунктиром, а затем, после набора, отводится в рабочее положение, изображенное сплошными линиями.
При надавливании снизу рукой на рабочий рычаг 11, последний своим выступом давит на педаль 18, соединенную посредством тяги 20 с рычажком 19, благодаря чему этот рычажок приподнимает собачку 21 над поперечиной 22, и обойма со штампом падает на поверхность прокатанного материала, отпечатывая на последнем знаки клейма. После этого рычаг 9, 10 помощью рычага 11 отводится в свое первоначальное положение, и собачка 21 автоматически опускается во впадину поперечины 22 и таким образом удерживает рычаг 9, 10 вместе с обоймой штампа А на весу.
Обойма штампа А может быть сконструирована на желаемое число клеймящих пуансонов штампа.
Предмет изобретения.
Устройство для клеймения прокатанного материала в горячем состоянии с применением падающих по дуге круга ударных штампов, отличающееся тем, что, в целях создания автоматической установки штампа с клеймящими пуансонами параллельно поверхности подлежащего клеймению материала, штамп А установлен на конце рычага 9, 10 с возможностью свободного поворота вокруг этого рычага на некоторый угол.
