Корректор формы импульса ускоряющего напряжения линейного индукционного ускорителя

Корректор формы импульса ускоряющего напряжения линейного индукционного ускорителя

Иллюстрации

Показать все

Реферат

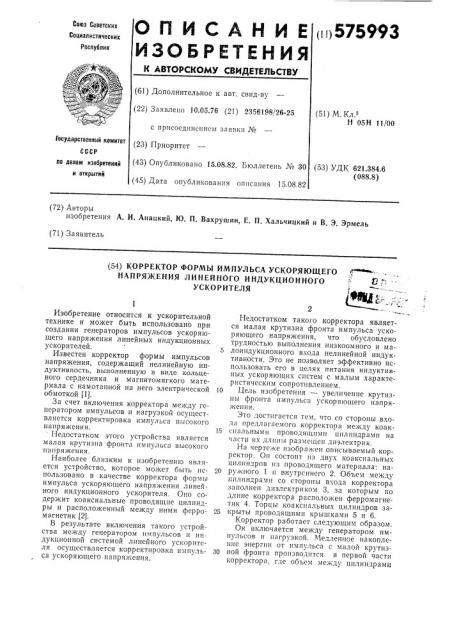

О П И С А Н И Е 01575993

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.05.76 (21) 2356198/26-25 (51) М. Кл.з

Н 05Н 11/00 с присоединением заявки №

Государственный комитет (23) Приоритет (43) Опубликовано 15.08.82. Бюллетень ¹ 30 (53) УДК 621.384.6 (088.8) ло делам изобретений и открытий (45) Дата опубликования описания 15.08.82 (72) Авторы изобретения А. И. Анацкий, Ю. П. Вахрушин, Е. П. Хальчицкий и В. Э. Эрмель (71) Заявитель (54) КОРРЕКТОР ФОРМЫ ИМПУЛЬСА УСКОРЯЮЩЕГО

НАПРЯЖЕНИЯ ЛИНЕЙНОГО ИНДУКЦИОННОГО

УСКОРИТЕЛЯ л Ц

Изобретение относится к ускорительной технике и может быть использовано при создании генераторов импульсов ускоряющего напряжения линейных индукционных ускорителей. 5

Известен корректор формы импульсов напряжения, содержащий нелинейную индуктивность, выполненную в виде кольцевого сердечника и магнитомягкого материала с намотанной на него электрической 10 обмоткой (Ц.

За счет включения корректора между генератором импульсов и нагрузкой осуществляется корректировка импульса высокого напряжения. 15

Недостатком этого устройства является малая крутизна фронта импульса высокого па пряжения.

Наиболее близким к изобретению является устройство, которое может быть ис- 20 пользовано в качестве корректора формы импульса ускоряющего напряжения линейного индукционного ускорителя. Оно содержит коаксиальные проводящие цилиндры и расположенный между ними ферро- 25 магнетик (2).

В результате включения такого устройства между генератором импульсов и индукционной системой линейного ускорителя осуществляется корректировка импуль- 30 са ускоряющего напряжения.

Недостатком такого корректора является малая крутизна фронта импульса ускоряющего напряжения, что обусловлено трудностью выполнения низкоомного и малоиндукционного входа нелинейной индуктивности. Это не позволяет эффективно использовать его в целях питания индуктивных ускоряющих систем с малым характеристическим сопротивлением.

Цель изобретения — увеличение крутизны фронта импульса ускоряющего напряжения.

Это достигается тем, что со стороны входа предлагаемого корректора между коакспальными проводящими цилиндрами на части их длины размещен диэлектрик.

На чертеже изображен описываемый корректор. О» состоит пз двух коакспальных цилиндров из проводящего материала: наружного 1 и внутрсннего 2. Объем между цилиндрами со стороны входа корректора заполнен диэлектриком 3, за которым по длине корректора расположен ферромагнетик 4. Торцы коакспальных цилиндров закрыты проводящими крышками 5 и 6.

Корректор работает следующим образом.

Он включается между генератором импульсов и нагрузкой. Медленное накопление энергии от импульса с малой крутизной фронта производится в первой части корректора, где объем между цилиндрами

575993

;15

Формула изобретения

Техред А. Камышникова

Редактор Л. Письман

Корректор H. Федорова

Заказ 1186/2 Изд. М 205 Тираж 856 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская на 6., д. 4/5

Типография, пр. Сапунова, 2 заполнен диэлектриком. После насыщения ферромагнетика накопленная на входе корректора энергия через участки с малым омическим и индуктивным сопротивлением на границе диэлектрик- — ферромагнетик пе- 5 редается с большой скоростью на выход корр ектор а.

Получение большой крутизны фронта скорректированного импульса ускоряющего напряжения на индукторах линейного ин- 10 дукционного ускорителя, обладающих малым характеристическим сопротивлением, позволяет улучшить моноэнергетичность пучка и повысить КПД ускорителя.

Корректор формы импульса ускоряющего напряжения линейного индукционного ускорителя, содержащий коаксиальные проводящие цилиндры и расположенный между ними ферромагнетик, о т л и ч а ющи йс я тем, что, с целью увеличения крутизны фронта импульса ускоряющего напряжения со стороны входа корректора, между коаксиальными проводящими цилиндрами па части их длины размещен диэлектрик.

Источники информации, принятые во внимание при экспертизе

1. Насибов А. С. Генератор высоковольтных импульсов малой длительной, ПТЭ, 1965, К 5, с. 135.

2. Визирь В. А. Дефлектор и генератор системы однооборотного вывода протонов из бустера протонного синхротрона, ПТЭ, 1972, М 4.
