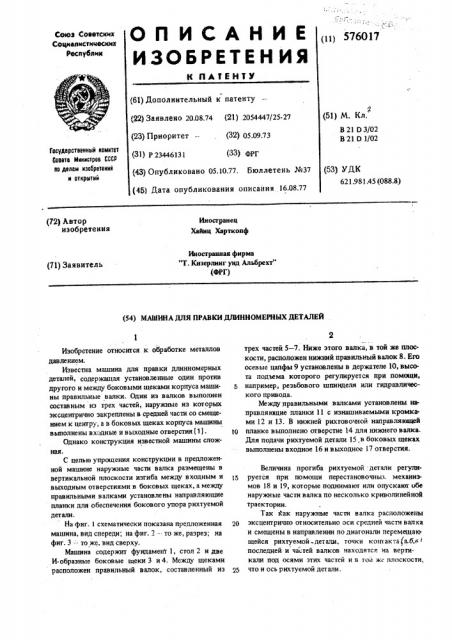

О П И С А Н И Е „„576017
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических республик
К ПАЧЕНЧУ (61) Дополнительный к патенту (22) Заявлено 20.08.74 (21) .2054447/25-27 (23) Приоритет — . (32) 05.09.73 (31) P 23446131 (33) ФРГ (43) Опубликовано 05.10.77. Бюллетень №37 (45) Дата опубликования описания 16.08.77 (51) M. Кл.
В 21 D3/02
В 21 0 1/02
1 осудврственный комитет
Совете Министров СССР во делам изаоретоиий н открытий (53) УДК
621981.45 (088.8) (72) Автор изобретения
Иностранец
Хайнц Харткопф
Иностранная фирма
"Т. Кизерлинг унд Альбрехт" (ФРГ) (71) Заявитель (54) МАШИНА ДЛЯ ПРАВКИ ДЛИННОМЕРНЫХ ДЕТАЛЕЙ
Изобретение относится к обработке металлов давлением.
Известна машина для правки длинномерных деталейД содержащая установленные один против другого и между боковыми щеками корпуса машины правильные валки. Один нз валков выполнен составным из трех частей, наружные из которых эксцентрично закреплены в средней части со смещением к центру, а в боковых щеках корпуса машины выполнены вхс дные и выходные отверстия (1) .
Однако конструкция известной машины сложная.
С целью упрощения конструкции в предложенной машине наружные части валка размещены в вертикальной плоскости изгиба между входным и выходным отверстиями в боковых щеках, а между правильными валками установлены направляющие планки для обеспечения бокового упора рихтуемой детали.
На фиг. 1 схематически показана предложенная машина, вид спереди; на фиг. 2 — то же, разрез; на фиг. 3 - - то же, вид сверху.
Машина содержит фундаменг 1, стол 2 и две
И-образные боковые щеки 3 и4. Между щеками расположен правильный валок, составленный из трех частей 5 — 7. Ниже этого валка, в той же плоскости, расположен нижний правильный валок 8. Его осевые цапфы 9 установлены в держателе 10, высота подьема которого регулируется при помощи, например, резьбового шпинделя или гидравлического привода.
Между правильными валками установлены направляющие планки 11 с изнашиваемыми кромками 12 и 13. В нижней рихтовочной направляющей
fp планке выполнено отверстие 14 для нижнего валка.
Для подачи рихтуемой детали 15 в боковых щеках выполнены входное 16 и выходное 17 отверстия.
Величина прогиба рихтуемой детали регули15 руется при помощи перестановочны> механизмов 18 и 19, которые поднимают илн опускают обе наружные части валка по несколько криволинейной траектории.
Так как наружные части валка расположены эксцентрично относительно оси средней части валка и смещены в направлении по диагонали перемещаю щейся рихтуемой -детаЛи, точки кош акта (a.б, > последней и частей валков находятся на вертикали под осями этих частей и в той же лоскости, что и ось рихтуемой детали.
576017
Все три части валка могут приводиться приводным колесом 20. Привод может осуществляться непосредственно средней части валка и затем по планетарному приводу передаваться на обе наружные части.
На предложенной машине можно осуществлять
"свободную гибку" деталей. Для этого сильно опускают обе наружные части валка так, что рихтуемая деталь не соприкасается со среднеи частью валка. На машине также можно осуществлять чистую штамповку нли полировку. Для этого обе наружные части валка поднимают.
Формула изобретения
Машина для правки длннномерных деталей, содержащая установленные один против другого правильные валки, расположенные между боковыми щеками корпуса машины, причем один валок составлен из трех частей, из которых наружные закреплены в средней части валка эксцентрично со смещением к центру этой части, а в боковых щеках корпуса машины выполнены входные и выходные отверстия, отличаю а.яся тем, что," целью упрощения конструкции машины, наружные части валка размещены в вертикальной плоскости изгиба между входным и выходным отверстием в боковых щеках, а между правильными валками установлены направляющие планки для упора рихтуемой детали.
Источники информации, принятые во внимание при экспертизе:
1. Заявка Ю 1705590 — 27 с конвенционным приоритетом от 14,10.71, по которой принято решение о выдаче патента.
