Устройство для гидроабразивной зачистки деталей

Устройство для гидроабразивной зачистки деталей

Иллюстрации

Показать все

Реферат

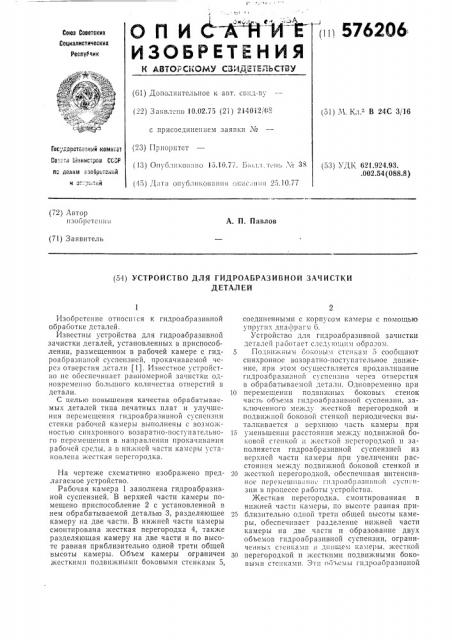

!!!! 5762О6

Союз Советских

Социалистических

PBcIiIf1 чик

К АВТОРСКОМУ СЗИДЕХЕЛЬ1ТЗУ (б1) Дополнительное к авт. сьид-ву (22) Заявлено 10.02.7э (21) 214012! 08 (51) М. Кл. - В 24С 3j16 с присоединением заявки ¹ (23) Приоритет (13) Опублпков fifo l;>.10.77. 1з! ь1л !х-!!ь № 38 (4,1) 111f f lf ОпуОл и конан !111 0111ic,:! 1I if 25. 10. / /

Гос ааостое,".ЯЬ!Й комитет

Со..=-т-;I i,ffflcтооо СьР ло дел!а1л 1ьзссрьтен! Й (53) У111х 621.924.93. .002.54 (088.8) (72) Автор пзобрстс!!Ия

А. П. Павлов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГИДРОАБРАЗИВНОЙ ЗАЧИСТКИ

ДЕТАЛ ЕЙ

Изобретение относится к гидроабразивной обработке деталей.

Известны устройства для гидроабразивной зачистки деталей, установленных в приспособлении, размещенном в рабочей камере с гидроабразивной суспензией, прокачиваемой через отверстия детали (1). Известное устройство не обеспечивает равномерной зачистки одновременно оольшого количества отверстий в детали.

С целью повышения качества обрабатываемых деталей типа печатных плат и улучшения перемещения гидроабразивной суспензпи стенки рабочей камеры выполнены с возможностью синхронного возвратно-поступательного перемещения в направлении прокачивания рабочей среды, à в нижней части камеры установлена жесткая перегородка.

На чертеже схематично изображено предлагаемое устройство.

Рабочая камера 1 заполнена гидроабразивной суспензией. В верхней части камеры помещено приспособление 2 с установленной в нем обрабатываемой деталью 3, разделяющее камеру на две части. В нижней части камеры смонтирована жесткая перегородка 4, также разделяющая камеру на две части и по высоте равная приблизительно одной трети общей высоты камеры. Объем камеры ограничен

zKPCTKHillII подвихк Ill!ill! боковыми стPHK2iifq соединенными с корпусом камеры с помощью упругих диа!11рагм 6.

Устройство для п1дроабразивной зачистки деталей раоотает слсдукпцим образом.

Полип жниl » I.IOfiO bi: 1 CTClf 1 3 If I C006111 31OT синхронное возвратно-поступательное движение, при этом осуществляется продавливание и!дроабразивной суспснзпи через отверстия в обрабатываемой детали. Одновременно при

10 перемещении подвижны. . боковы; стенок часть объема гндроабраз1!вно1! суспензпи, заключенного между жесткой перегородкой и подвихкной боковой стенкой периодически выталкивается в верхнюю часть камеры при

15 уменьшении расстояния между подвижной боковой стенкой и жесткой перегородкой и заполняется гидроабразивной суспензисй из верхней части камеры при увеличении расстояния между подвижной боковой стенкой и

20 жесткой перегородкой, обсспечивая интенсивIIop 1ipppAipHfififi!!fife Гпдроабр !Зпвной сусп -изин в процессе работы устройства. ,1Кесткая перегородка, смонтированная в нижней части камеры, по высоте равная при25 близительно одной трети общей высоты камеры, обеспечивает разделение ш1жней части камеры на две части и образование двух объемов гидроабразивной суспензии, ограничен!!Ых стенками i! д пщем камеры, жесткой

30 перегородкой и жесткими подвижными боко" выми стенками. Эти объемы и!дроабразивиой

576206

Составитель И. Колесникова

Редактор Н. Аристова Техред И. Михайлова Корректор И. Позняковская

Подписное

Заказ 2276/8 Изд. № 814 Тираж 1109

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 пульпы в верхней своей части свободно сообщаются с остальным объемом гидроабразивной суспензии, заполняющей камеру. Изменение этих объемов при перемещении подвижных боковых стенок обеспечивает интенсивное перемешивание гидроабразивной суспензии и однородность ее во всем объеме камеры. Однородный состав гидроабразивной суспензии по всему объему камеры позволяет обеспечить равномерную зачистку одновременно большого количества отверстий в детали типа печатной платы с одинаковым качеством, повышается производительность и качество о бр а ботки.

Формула изобретения

1. Устройство для гидроабразивной зачистки деталей, установленных в приспособлении, !!!!!!!!

I!!!!!!!!! !! I!!!!

4 размещенном в рабочей камере с гидроабразивной суспензией, прокачиваемой через отверстия детали, отличающееся тем, что, с целью повышения качества обрабатывае5 мых деталей типа печатных плат, стенки рабочей камеры выполнены с возможностью синхронного возвратно-поступательного перемещения в направлении прокачивания рабочей среды.

10 2. Устройство по п. 1, отличающееся тем, что, с целью улучшения перемешивания гидроабразивной суспензии, в нижней части камеры установлена жесткая перегородка.

Источники информации, Гб принятые во внимание при экспертизе

1. Авторское свидетельство № 173635, кл, B 24С 3/16, 1963.
