Класс 7 а, 12

СССР

М 57633

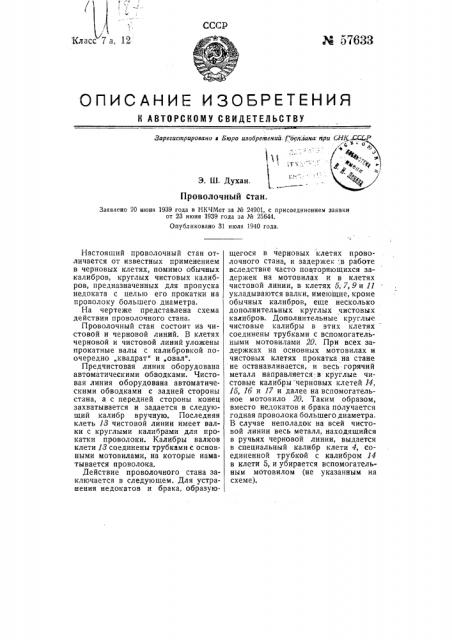

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Зарегистрировано в Бюро изобретений. Госйлана при СНф

Э. Ш. Духан.

Проволочный стан.

Заявлено 20 июня 1939 года в НКЧМет за № 24901, с присоединением заявки от 23 июня 1939 года за № 25644.

Опубликовано 31 июля 1940 года.

Настоящий проволочный стан отличается от известных применением в черновых клетях, помимо обычных калибров, круглых чистовых калибров, предназначенных для пропуска недоката с целью его прокатки на проволоку большего диаметра.

На чертеже представлена схема действия проволочного стана.

Проволочный стан состоит из чистовой и черновой линий. В клетях черновой и чистовой линий уложены прокатные валы с калибровкой поочередно „квадрат и „овал".

Предчистовая линия оборудована автоматическими обводками. Чистовая линия оборудована автоматическими обводками с задней стороны стана, а с передней стороны конец захватывается и задается в следующий калибр вручную. Последняя клеть 18 чистовой линии имеет валки с круглыми калибрами для прокатки проволоки. Калибры валков клети 13 соединены трубками с основными мотовилами, на которые наматывается проволока.

Действие проволочного стана заключается в следующем. Для устранения недокатов и брака, образующегося в черновых клетях проволочного стана, и задержек,в работе вследствие часто повторяющихся задержек на мотовилах и в клетях чистовой линии, в клетях 5; 7, 9 и 11 укладываются валки, имеющие, кроме обычных калибров, еще несколько дополнительных круглых ч истовых калибров. Дополнительные круглые чистовые калибры в этих клетях соединены трубками с вспомогательными мотовилами 20. При всех задержках на основных мотовилах и чистовых клетях прокатка на стане не останавливается, и весь горячий металл направляется .в круглые чистовые калибры "черновых клетей 14, 1б, 1б и 17 и далее на вспомогательное мотовило 20. Таким образом, вместо недокатов и брака получается годная проволока большего диаметра.

В случае неполадок на всей чистовой линии весь металл, находящийся в ручьях черновой линии, выдается в специальный калибр клети 4, соединенной трубкой с калибром 14 в клети 5, и убирается вспомогательным мотовилом (не указанным на схеме). чистовых калибров, предназначенных для пропуска недоката, с целью его прокатки на проволоку большего диаметра.

Отв. редантор П, В. Никитин

Тип.,Сов. печ.,. М 28346, Зак. М 7152 — 575

Техред А. И. герои."

Госпланиздат

Предмет изобретения.

Проволочный стан, отличающийся применением в черновых клетях, помимо обычных калибров, круглых
