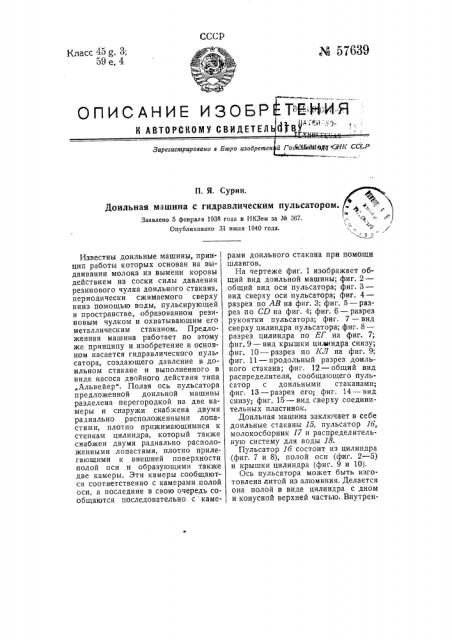

СССР

Класс 4од, 3;

59 е, 4

Х 57639

П. Я. Сурин.

Доильная машина с гидравлическим пульсатором.

Заявлено 5 февраля 1938 года в НКЗем за М 367.

Опубликовано 31 июля 1940 года.

Известны доильные машины, принцип работы которых основан на выдаивании молока из вымени коровы действием на соски силы давления резинового чулка доильного стакана, периодически сжимаемого сверху вниз помощью воды, пульсирующей в пространстве, образованном резиновым чулком и охватывающим его металлическим стаканом. Предложенная машина работает по этому же принципу и изобретение в основном касается гидравлического пульсатора, создающего давление в доильном стакане и выполненного в виде насоса двойного действия типа

„Альвейер". Полая ось пульсатора предложенной доильной машины разделена перегородкой на две камеры и снаружи снабжена двумя радиально расположенными лопастями, плотно прижимающимися к стенкам цилиндра, который также снабжен двумя радиально расположенными лопастями, плотно прилегающими к внешней поверхности полой оси и образующими также две камеры. Эти камеры сообщаются соответственно с камерами полой оси, а последние в свою очередь сообщаются последовательно с камерами доильного стакана при помощи шлангов.

На чертеже фиг. 1 изображает общий вид доильной машины; фиг. 2— общий вид оси пульсатора; фиг. 3— вид сверху оси пульсатора; фиг. 4— разрез по АВ на фиг. 3; фиг. 5 — разрез по CD на фиг. 4; фиг. 6 — разрез рукоятки пульсатора; фиг. 7 — вид сверху цилиндра пульсатора; фиг. 8— разрез цилиндра по ЕГ на фиг. 7; фиг. 9 — вид крышки цилиндра снизу; фиг. 10 — разрез по КЛ на фиг. 9; фиг. 11 — продольный разрез доильного стакана; фиг. 12 — общий вид распределителя, сообщающего пульсатор с доильными стаканами; фиг. 13 — разрез его; фиг. 14 — вид снизу; фиг. 15 — вид сверху соединительных пластинок.

Доильная машина заключает в себе доильные стаканы 1о, пульсатор 16, молокосборник 17 и распределительную систему для воды 18.

Пульсатор 1б состоит из цилиндра (фиг. 7 и 8), полой оси (фиг. 2 — 5) и крышки цилиндра (фиг. 9 и 10).

Ось пульсатора может быть изготовлена литой из алюминия. Делается она полой в виде цилиндра с дном и конусной верхней частью. Внутрен— 2 няя полость оси разделена перегородкой 1 на две камеры 2 и 3. Снаружи ось снабжена двумя радиально расположенными лопастями 4. Плоскость расположения этих лопастей не совпадает с плоскостью перегородки 1. Лопасти 4 снабжены клапанами 7, открывающимися относительно плоскости лопастей в одну сторону. Ось смонтирована поворотно на соответствующих подшипниках в цилиндре Б (фиг. 7 и 8) и снабжена для поворота рукояткой 19(фиг. 6 и 1). Лопасти 4 оси своими внешними кромками плотно прилегают к стенкам цилиндра б. Последний с внутренней стороны снабжен также двумя радиально расположенными лопастями б, плотно прилегающими к внешней поверхности оси. Лопастями б полость цилиндра делится на две камеры 10 и 11. В собранном виде пульсатора лопасти цилиндра и лопасти 4 оси образуют четыре камеры в полости между осью и l цилиндром. Камеры 2 и 3 полой оси при помощи отверстий 8 в стенках последней сообщаются соответственно с камерами 10 и 11 цилиндра б.

Снизу цилиндр имеет дно с гнездом для подпятника полой оси, а сверху плотно закрывается крышкой (фиг, 9, 10). Крышка конусной своей частью плотно прилегает к конусной части полой оси. В центре крышка снабжена отверстием 20, через которое проходит наружу шток 21 полой оси. Для поворачивания оси на шток прикрепляется рукоятка 19. Кроме центрального отверстия в крышке имеются еще четыре отверстия 12 с трубками 22, к которым присоединяются соответственно четыре шланга 23 (фиг. 1), идущие соответственно к четырем камерам доильного стакана. В конусной части оси имеются два отверстия 9, служащие для последовательного сообщения камер 2 и 8 с отверстиями 12 крышки при поворачивании оси рукояткой 19.

Доильный стакан (фиг. 11) состоит из резинового чулка 24 и металлического стакана 25. Резиновый чулок помещен внутри стакана 25 и соответствующим образом там закреплен.

Пространство между резиновым чулком и стаканом разделено помощью перегородок на четыре камеры 2б.

Стакан соответственно количеству камер имеет четыре отверстия с трубками 27. Резиновыми шлангами, надеваемыми одним концом на трубки 27, камеры стакана сообщаются с пульсатором через шланги 23.

Внутренняя полость доильного стакана при помощи резинового шланга, присоединенного к трубке 28, сообщается для отвода молока с ведром 17 через коллектор.

Шланги 28 со шлангами камер доильных стаканов соединяются при помощи особого металлического распределителя 18 (фиг. 12 — 15). Распределитель состоит из четырех трубок 28, каждая с четырьмя трубчатыми отростками 29. Шланги 23 помощью металлической пластины (фиг. 15) присоединяются соответ-. ственно к трубкам 28 распределителя. Трубчатые отростки 29 помощью резиновых шлангов присоединены к трубчатым отросткам 27 даильных. стаканов.

Действие доильной машины происходит следующим образом. В цилиндр пульсатора наливается вода.

Доильные стаканы надеваются на соски вымени и тем или другим. устройством укрепляются. При помощи рукоятки 19 полая ось пульсатора поворачивается на полоборота то в ту, то в другую сторону. При движении рукоятки в одну сторону вода в одной камере, там, где клапан 7 прижимается к лопасти 4, через отверстия 8 устремляется в одну из камер полой оси, откуда через отверстие 9 в оси поступает в один из шлангов 23, присоединенных к трубкам 22 крышки цилиндра. По шлангу 23 вода далее поступает в распределитель и затем в соответствующую камеру 2б доильных стаканов. Благодаря этому резиновый чулок на участке этой камеры сжимается, сдавливая сосок. При дальнейшем повороте рукоятки в ту же сторону отверстие 9 совпадает со вторым отверстием 12, и вода тем же путем поступает в следующую кольцевую камеру доильного стакана, сдавливая резиновый чулок на следующем участке. Вода из первой камеры за этот промежуток времени уходит обратно в цилиндр. В кольцевые камеры 2б доильных стаканов вода поступает последовательно, начиная сверху, в первую, затем во вторую, в третью и четвертую камеры. Таким образом резиновый чулок сжимается последовательно сверху вниз, а затем распрямляется. Через некоторый промежуток времени цикл повторяется. Во всех четырех стаканах фазы смещены относительно друг друга. В другой камере цилиндра в это время вода через клапан 7 переходит по другую сторону лопасти 4. Ось затем начинают поворачивать в обратную сторону. Вода, собранная в другой половине цилиндра по одну сторону лопасти 4, проходит в другую камеру полой оси, которая последовательно соединяется отверстием 9 с третьим и четвертым шлангами 28, сжимая следующие две кольцевые камеры доильных стаканов. Затем процесс повторяется снова и т, д. С целью отсасывания воды из одного кольцевого отделения доильного стакана одновременно. с нагнетанием воды в другое отделение камеры полая ось пульсатора снабжена канавкой 18, совпадающей последовательно с отверстиями 12 на крышке ведра.

Полая ось может приводиться в движение помимо ручного способа механическим путем и ри помощи того или другого двигателя.

Предмет изобретения.

1. Доильная машина с гидравлическим пульсатором, выполненным в виде насоса двойного действия типа

„Альвейер", отличающаяся тем, что полая ось пульсатора разделена перегородкой 1 на две камеры 2 и 3 и снаружи снабжена двумя радиально расположенными лопастями 4, плотно прижимающимися к стенкам цилиндра б, каковой цилиндр снабжен также двумя радиально расположенными лопастями б, плотно прилегающими к внешней поверхности оси и образующими две камеры 10 и 11.

2. Форма выполнения доильной машины по п. 1, отличающаяся тем, что плоскость расположения лопастей 4 оси не совпадает с плоскостью расположения перегородки 1.

3. Форма выполнения доильной машины по пп. 1 и 2, отличающаяся тем, что лопасти 4 оси пульсатора снабжены клапанами 7, открывающимися относительно плоскости расположения лопастей в одну сторону, 4. Форма выполнения доильной машины по п. 1, отличающаяся тем, что камеры 2 и 8 полой оси сообщаются соответстненно с камерами 10 и 11 цилинлра б при помощи отверстий 8.

5. Форма выполнения доильной машины по и. 1, опгличающаяся тем, что, с целью последовательного сообщения камер 2 и 8 полой оси с отделениями камеры доильного стакана при помощи шлангов, присоединенных к отверстиям 12 крышки цилиндра б, полая ось снабжена отверстиями 9.

6. Форма выполнения доильной машины по п. 1, отличающаяся тем, что, с целью отсасывания воды из одного отделения камеры доильного стакана одновременно с нагнетанием воды в другое отделение камеры, полая ось пульсатора снабжена канавкой 18.

Б авторскому свидетельству П. Я. Сурина № 57630

Фиг 5

Ф и(.Е с зиг 3

/Я и г. /

Ф иг.lB ц .. З

Щиг.f1

27 ср иг.14 сф и г. 15

Б авторскому свидетельству П. 2. Сурина

_#_ 57630

Фиг.10
