Реферат

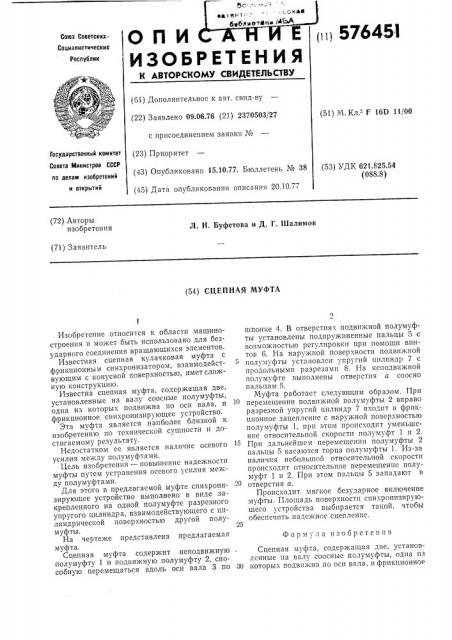

ОП И н11 576451

ИЗОБРЕТЕНИЯ

Союз СоветскикСоциалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 09.06.76 (21) 2370503/27 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.10.77. Бюллетень № 38 (45) Дата опубликования описания 20.10.77 (51) М. Кл.з F 16D 11/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.825.54 (088.8) (72) Авторы изобретения

Л. Н. Буфетова и Д. Г. Шалимов (71) Заявитель (54) СЦЕПНАЯ МУФТА

Формула изобретения

Изобретение относится к области машиностроения и может быть использовано для безударного соединения вращающихся элементов.

Известная сцепная кулачковая муфта с фрикционным синхронизатором, взаимодействующим с конусной поверхностью, имет сложную конструкцию.

Известна сцепная муфта, содержащая две, установленные на валу соосные полумуфты, одна из которых подвижна по оси вала, и фрикционное синхронизируютцее устройство.

Эта муфта является наиболее близкой к изобретению по технической сущности и достигаемому результату.

Недостатком ее является наличие осевого усилия между полумуфтами.

Цель изобретения — повышение надежности муфты путем устранения осевого усилия между полумуфтами.

Для этого в предлагаемой муфте спнхронизирующее устройство выполнено в виде закрепленного на одной полумуфте разрезного упругого цилиндра, взаимодействующего с цилиндрической поверхностью другой полумуфты.

На чертеже представлена предлагаемая муфта.

Сцепная муфта содержит неподвижную полумуфту 1 и подвижную полумуфту 2, способную перемещаться вдоль оси вала 3 по шпонке 4. В отверстиях подвижной полумуфты установлены подпружиненные пальцы 5 с возможностью регулировки при помощи винтов 6. На наружной поверхности подвижной полумуфты установлен упругий цилиндр 7 с продольными разрезамн 8. На нсподвпжной полумуфте выполнены отверстия а соосно пальцам 5.

Муфта работает следующим образом. При перемещении подвижной полумуфты 2 вправо разрезной упругий цилиндр 7 входит в фрпкцпонное зацепление с наружной поверхностью полумуфты 1, прп этом происходит уменьшение относительной скорости полумуфт 1 п 2.

При дальнейшем перемещении полумуфты 2 пальцы 5 касаются торца полумуфты 1. Из-за наличия небольшой относительной скорости происходит относительное перемещение полумуфт 1 н 2. Прп этом пальцы 5 западают в отверстия а.

Происходит мягкое безударное включение муфты. Площадь поверхности спнхронизнрующего устройства выбирается такой, чтобы обеспечить надежное сцепление.

Сцепная муфта, содержащая две, установленные па валу соосные полумуфты, одна из

30 которых подвижна по оси вала, и фрикционное

576453 :Составитель И. Ясуков

Техред А, Камышникова Корректор Л. Орлова

Редактор Л. Василькова

Заказ 2296/15 Изд, № 806 Тираж !154

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугнская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 синхронизирующее устройство, о т л и ч а ющ а я с я тем, что, с целью повышения надежности путем устранения осевого усилия между полумуфтами, синхронизирующее устройство выполнено в виде закрепленного на одной полумуфте разрезного упругого цилиндра, взаимодействующего с цилиндрической поверхностью другой полумуфты.
