Реферат

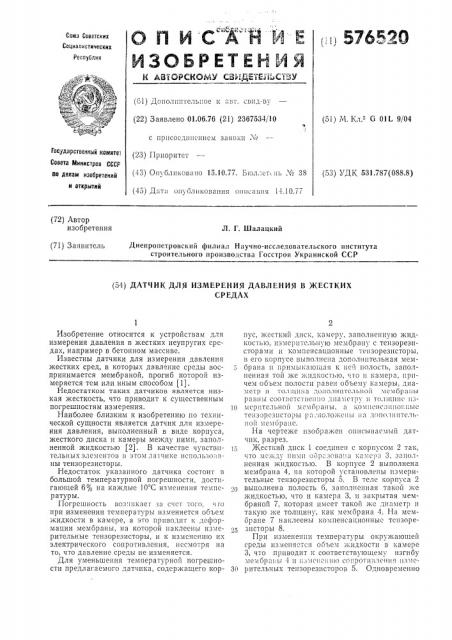

ОП ИС А "Й Й Е

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ 1 ВйщЕТЕз 1 "CВУ рц 576520

Союз Советских

Социалистических

Республик (ol) Дополнительное к авт. «внд-ву (22) Заявлено 01.06.76 (21) 2367534/10 (51) М. Кл.2 G 01L 9/04 с присоединением заявки X

Государственный комите

Совета й1инистрав СССР (23) Приоритет (43) Опубликовано 15.10.77. Вюл.-:ет.нь ¹ 38 (45) Дата опуоликованпя опи« lilliH 14.10.77 (53) УДК 531.787(088.8) по делам нзооретений и открытий (72) Автор изобретения

Л. Г. Шалацкий

Днепропетровский филиал Научно-исследовательского института строительного производства Госстроя Украинской ССР (71) Заявитель (54) ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ В ЖЕСТКИХ

СРЕДАХ

Изобретение относится к устройствам для измерения давления в жестких неупругих средах, например в бетонном массиве.

Известны датчики для измерения давления жестких сред, в которых давление среды воспринимается мембраной, прогиб которой измеряется тем или иным способом (11.

Недостатком таких датчиков является низкая жесткость, что приводит к существенным погрешностям измерения.

Наиболее близким к изобретению по технической сущности является датчик для измерения давления, выполненный в виде корпуса, жесткого диска и камеры между. ними, заполненной жидкостью (2). В качестве чувствительных элементов в этом датчике использованы тензорезисторы.

Недостаток указанного датчика состоит в большой температурной погрешности, достигающей 6% на каждые 10 С изменения темпср атуры.

Погрешность возникает за счет того, ч то при изменении температуры изменяется объем жидкости в камере, а это приводит к деформации мембраны, на которой наклеены измерительные тензорезисторы, и к измсненшо их электрического сопротивления, несмотря на то, что давление среды не изменяется.

Для уменьшения температурной погрешности предлагаемого датчика, содержащего корпус, жесткий диск, камеру, заполненную жидкостью, измернптсльную мембрану с тензорезнсторами и компенсационные тензорезнсторы, в его корпусе выполнена дополнительная мембрана и примыкаюшая к ней полость, заполненная той же жидкостью, что и камера, причем объем полости равен объему камеры, диаметр и толщина дополннтсльI10, 1 мембраны равны соответственно диаметру и толщине измерительной мемораны. а компснсыцпонпь|с тензорсзпсторы j;."ë .положсны 1 а дополнительной мембране.

На чертеже изображен описываемый датчик, разрез.

15 жесткий диск 1 соединен с корпусом 2 так, что между ними обрсзова..ы как,сра 3, заполненная жидкостью. В корпусе 2 выполнена мембрана 4, на которой установлены измерительные тензорезисторы 5. В теле корпуса 2 выполнена полость 6, заполненная такой же исидкостью, что и камера 3, и закрытая мембраной 7, которая имеет такой жс диаметр и такую же толщину, как меморана 4. На мембране 7 наклеены компенсационные тензорс25 зпсторы 8.

При изменении температуры окружающей среды изменяется объем жидкости в камере

3, что приводит к соответствующему изгибу мембрань. 4 и пзмснс1-:пю сапротпв1cння нз зс30 рительных тензорезпсторов 5. Одновременно

I МФФБ ° ° ° ° ° ю ° . @ ° ° у. вф

"Ъ

576520

Формула изобретения

Составитель И. Петрашень

Тсхрсд И. Михайлова

Редактор С. Хейфиц

Коррсктор Л. Брахнина

Заказ 2311/6 Изд. № 811 Тираж 1109

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская паб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 и аналогично изменяется объем жидкости в полости 6, вследствие чего сопротивление компенсационных тензорезисторов 8 изменяется на такую же величину, как и измерительных тензорезисторов 5. Так как измерительные и компенсационные тензорезисторы включены в противоположные плечи электрического моста, то одновременное изменение их сопротивлений на одинаковую величину не приведет к разбалансу моста, то есть произойдет компенсация температурной погрешности.

Датчик для измерения давления в жестких средах, например в бетонном массиве, содержащий корпус, жесткий диск, камеру, заполненную жидкостью, измерительную мембрану с тензорезисторами и компенсационные тензорезисторы, отличающийся тем, что, с целью уменьшения температурной погрешности, в корпусе выполнены дополнительная

5 мембрана и примыкающая к ней полость, заполненная той же жидкостью, что и камера, причем объем полости равен объему камеры, диаметр и толщина дополнительной мембраны равны соответственно диаметру и толщине из10 мерительной мембраны, а компенсационные тензорезисторы расположены на дополнительной мембране.

Источники информации, принятые во внимание при экспертизе

15 1. Авторское свидетельство № 49440, кл.

G 011 7/08, 193б.

2. ACI. Preceedings, November, 1952, vol. 24, № 43.
