Реферат

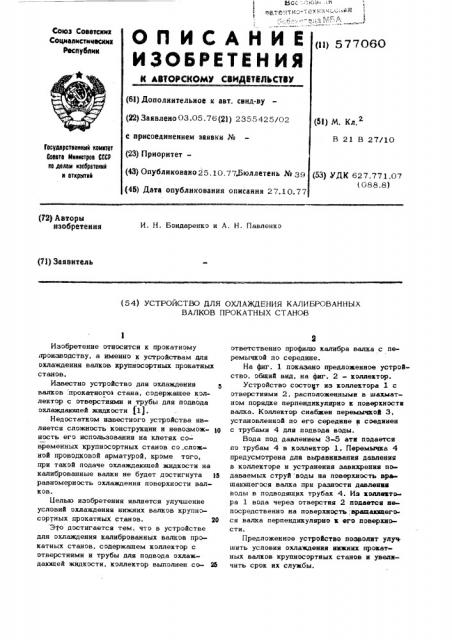

Союз Советскми

Соцманмстмчесаа

Республик () ово (й) Дополнительное к авт. саид-ву (22) Заявлено 03.05.76(21) 2355425/02 с присоединением заявки № (23) Приоритет— (43) Опубликовано 25,10.77.Бюллетень № 39

{45) Дата опубликования описания 27.10.77 (5I) М. Кл.

В 21 В 27/10

7остдорстоеыымй комитет

Соаота Министров СССР оо делаю изобретений я открмтий (53) УДК 627.771.07 (088.8) (72) Авторы изобретения

И. Н, Бондаренко и A. Н. Павленко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ КАЛИБРОВАННЫХ

ВАЛКОВ ПРОКАТНЫХ СТАНОВ

Изобретение относится к прокатному производству, а именно к устройствам для охлаждения валков крупносортных прокатных станов.

Известно устройство для охлаждения валков .прокатного) стана, содержащее коллектор с отверстиями и трубы для подвода охлаждающей жидкости (1).

Недостатком известного устройства является сложность конструкини и невозмож- lp ность его использования на клетях современных крупносортных станов со .сложной проводковой арматурой, кроме того, при такой подаче охлаждающей жидкости нв калиброванные валки не будет достигнута l5 равномерность охлаждения поверхности валков.

Целью изобретения является улучшение условий охлаждении нижних валков крупнэсортных прокатных станов. 20

Это достигается тем, что в устройстве для охлаждения калиброванных валков прокатных станов, содержащем коллектор с отверстиями и трубы для подвода охлаждающей жидкости, коллектор выполнен со- 25 ответственно профилю калибра валка с перемычкой по середине.

На фиг. 1 показано предложенное устройство, общий вид, на фиг. 2 — коллектор.

Устройство cocTolgT из коллектора 1 с отверстиями 2, расположенными в шахматном порядке перпендикулярно к поверхности валка. Коллектор снабжен перемычкой 3, установленной по его середине и соединен с трубами 4 дла подвода воды.

Вода под давлением 3-5 ати подается по трубам 4 в коллектор 1. Перемычка 4 предусмотрена для выравнивания давления в коллекторе н устранениа завихрения подаваемых струй воды на поверхность вращающегоса валка при разности давлении воды в подводящих трубах 4. Из коллвкто рв 1 вода через отверстиа 2 иодавтса непосредственно на поверхность,вращающего ся валка перпендикулярно к его поверхности.

Предложенное устройство позволит улуч шить условия охлаждения нижних прокат» ных валков крупносортных станов и увеличить срок их службы.

577060

Формула изобретения

1дения условий охлаждения, коллектор выполнен соответственно профилю калибра валza с перемычкой по середине.

Источники информации, принятые во вин мание при экспертизе:

1. Авторское свидетельство % 379299, кл. В 21 В 27/10, 1971.

Устройство для охлаждения калиброванных валков прокатных станов, содержаяее коллектор с отверстиями и трубы для подвода охлаждающей жидкости, о т л ич а ю m е е с и тем. что, с целью улучо о о (о

О О о о

Составитель Г, Ростов

Редактор Т. Фадеева Техред М. 11уда КорректорА. Лакида

Заказ 3411/11 Тираж 1080 П одписн ое

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 о
