Устройство для завертывания предметов прямоугольной формы

Устройство для завертывания предметов прямоугольной формы

Иллюстрации

Показать все

Реферат

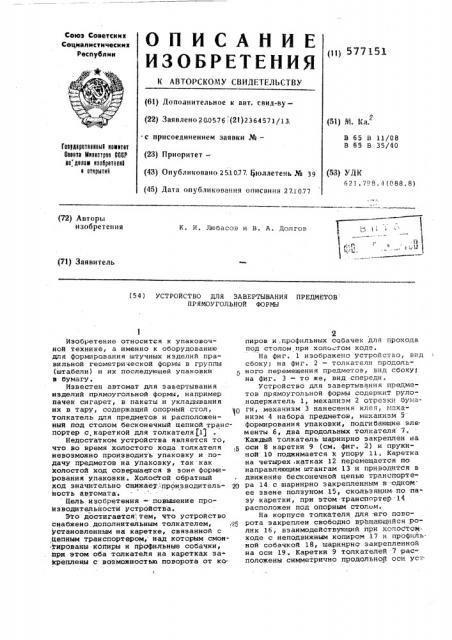

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 57715k (61) Дополнительное к авт, саид-ву— (22) Заявлено 200576 . (21)2364571/13, -c присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25.10.77. бюллетень ¹ 39 (4б) Дата опубликования описания 271077 (51) M. Кл.

В 65 В 11/08

В 65 В 35/40

Гопйдапптппппый ппмптет

Оппетп Мяппотроп GGGP па депаи пзобретпппй п атяпытяй (53) УДК

621 ° 798-4(088.8) (72) Авторы изобретения

К. И. Любасов и В. А. Долгов (71) Заявитель

Изобретение относится к упаковочной технике, а именно к оборудованию для формирования штучных изделий правильной геометрической формы в группы (штабели) и их последующей упаковки

5 в бумагу.

Известен автомат для заьертывания изделий прямоугольной формы, например пачек сигарет, в пакеты и укладывания их в тару, содержащий опорный стол, толкатель для предметов и расположенный под столом бесконечный цепной транспортер с.кареткой для толкателяtl)

Недостатком устройства является то, что во время холостого хода толкателя невозможно производить упаковку и подачу предметов на упаковку, так как холостой ход совершается в зоне формирования упаковки. Холосхой обратный ход значительно снижает. производитель- 20 ность автомата.

Цель изобретения - повышение производительности устройства.

Это достигается,тем, что устройство снабжено дополнительным толкателем, 25 установленным нн каретке, связанной с

Цепным транспортером, над которым смонтированы копиры и профильные собачки, При этом оба толкателя ва каретках затереплены с возможностыа поворота от ко2 пиров и,профильных собачек для прохода под столом при холостом ходе.

На фиг. 1 изображено устройство, вид сбоку; На фиг. 2 — толкателн продольного перемещения предметов, вид сбоку( на фиг. 3 — то же, вид спереди.

Устройство для завертывания предметов прямоугольной формы содержит рулонодержатель 1, механизм 2 отрезки бумаги, механизм 3 нанесения клея, механизм 4 набора предметов, механизм 5 формирования упаковки, подгибающие эле менты 6, два продольных толкателя 7. Каждый толкатель шарнирно закреплен на оси 8 каретки 9 (cM. Фиг. 2) и пружиной 10 поджимается К упору ll Каретка на четырех катках 12 перемещается но направляющим штангам 13 и приводится в движенйе бесконечной цепью транспортера 14 с шарнирно закрепленным в -одиссее звене ползуном 15, скользящим- по -пазу каретки, при этом транспортер -14 расположен под опорным столом.

На корпусе толкателя для .его поворота закреплен свободно вращающийся ролик 16, взаимодействующий при холостомходе с неподвижным копиром 17 и профильной собачкой 18, шарнирно- закрепленной на оси 19. Каретки 9 толкателей -7 -расположены симметрично продольной оси ус г (54) УСТРОЙСТВО ДЛЯ ЗАВЕРТЫВАНИЯ ПРЕДМЕТОВ

ПРЯМОУГОЛЬНОЙ ФОРМЫ

577151 ройства, а приводные звездочки 20 цепных транспортеров, приводящих в движение каретки, закреплены на едином валу

21, причем полэуны 15 кареток 9 закреплены на цепях во взаимно противоположных точках контура цепи.

При работе устройства прямоугольные предметы группируются в штабель механизмом 4 набсра предметов . На бумагу, 50 подаваемую с рулонодержателя 1, тянущими валиками наносится клей при помощи механизма 3 нанесения клея. Затем один из толкателей 7 движется над опорHbIM столом устройстэа в рабочем положе-1 нии в направлении, указанном стрелкой (см. фиг. 2), толкая. предметы к механизму, 5 формирования упаковки . Каретка 9 катится посредством катков 12 по штангам 13 под действием цепи транспор тера 14 °

При этом второй толкатель, двигаясь

B направлении, противоположном движению первого толкателя, посредством ролика 16 взаимодей твует, с собачкой 18 и, перекатываясь по ней, переходит че- рез QQHo в столе на- неподвижный KoIIHp

1 7, и движется под опорным столом, при. жимаясь к неподвижному каналу пружи ной 10, При достижении этим толкателем исходного положения копир эаканчивает-

"50 ся и толкатель через другое окно в сто ле под действием пружины 10 переходит в рабочее.положение,- прижимаясь к упору 1 .

При n;=;:.=õîäå толкателя в рабочем а положении через собачку 18 при движении в направлении, указанном стрелкой, собачка отклоняется по ходу его движения (положение собачки в этом случае показано на фиг ° 2 пунктиром}.

Сформированная упаковка подается ва выходной рольганг толкателем для последующей упаковки.

Использование предлагаемого устройства в автомате АЪ-БЛБ/4 дает воэможность повысить производительность автомата в 2 раза, а экономическая эффективность от его внедрения в промышленность составит 7870 руб в гоц.

Формула изобретения

Устройство для завертывания предметов прямоугольной формы, содержащее опорный стол, толкатель,, для предметов и расположенный под столом бесконечный цепной транспортер с кареткой для толкателя, о т л и ч а ю щ е е с я тем, что, с целью повыаения производительности, оно снабжено дополнительным толкателем, установленным на каретке, связанной с цепным транспортером, над которым смонтированы копиры и профильные собачки, при этом оба толкателя на каретках закреплены с воэможностью поворота от копиров и профильных собачек для прохода под столом при холостом ходее

Источники информации, принятые во внимайие при экспертизе:

1. Авторское свидетельство СССР

Ф 170377, кл. В 65 8 11/08, 1963 °
