Устройство для поштучной выдачи лесоматериалов

Устройство для поштучной выдачи лесоматериалов

Иллюстрации

Показать все

Реферат

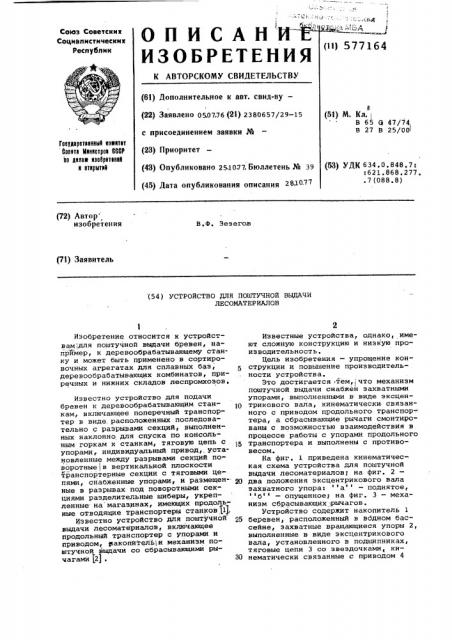

ОПИСАпИ

ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВ

Союз Советских

Социап исти чески х

Республик

577l64 (61) Дополнительное к авт. свид-ву— (22) Заявлено 0507,76 (21) 2380657/29 с присоединением заявки Ph (23) Приоритет (43) Опубликовано 25,1077. Бюллетень (45) Дата опубликования описания 2

М. Кл,l

В 65 9 47/74

В 27 В 25/00

Гоот таротооокяй коагктот

Йоовта Ниикотроо 666Р ио долаив иаабрвтвккх и открмтий

) УДК 634 ° 0 ° 848. 7 г г621.868.277. .7(088.8) (72) Автор изобретения

В.Ф. Зезегов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ

JIECOMATEPИАЛОВ

Изобретение относится к устройствам|для поштучной выдачи бревен, например, к деревообрабатывающему станку и может быть применено в сортировочных агрегатах для сплавных баэ, деревообрабатывающих комбинатов, приречных и нижних складов леспромхозов.

Известно устройство для подачи бревен к деревообрабатывающим станкам, включающее поперечный транспортер в виде. расположенных последовательно с разрывами секций, выполненных наклонно для спуска по консольным горкам к станкам, тяговую цепь с упорами, индивидуальный привод, установленные между разрывами секций поворотные в вертикальной плоскости транснортерные секции с тяговыми цепями, снабженные упорами, и размещен-. ные в разрывах под поворотными секциями разделительные шиберы, укрепленные на магазинах, имеющих продольные отводящие транспортеры станков 1), Известно устройство для поштучной выдачи лесоматериалов, включающее продольный транспортер с упорами и приводом, иакопйтель|и механизм поштучной выдачи со сбрасывающими рычагами (2) .

Известные устройства, однако, имеют сложную конструкцию и низкую производительность.

Цель изобретения — упрощение конструкции и повышение производительности устройства.

Это достигается тем, что механизм поштучной выдачи снабжен захватными упорами, выполненными в виде эксцентрикового вала, кинематически связанного с приводом продольного транспор-. тера, а сбрасывающие рычаги смонтиро" ванн с воэможностью взаимодействия в процессе работы с упорами продольного

18 транспортера и выполнены с противовесом.

На фиг. 1 приведена кинематическая схема устройства для поштучной выдачи лесоматериалов; на фиг. 2—

20 два положения эксцентрикового вала захватного упораг а — поднятое, . б — опущенноет на фиг. 3 — механизм сбрасывающих,рычагов.

Устройство содержит накопитель 1

25 беревен, расположенный в вбдном бассейне, захватные вращающиеся упоры 2, выполненные в виде эксцентрикового вала, установленного в подшипниках, тяговые цепи 3 со звездочками, ки30 нематически связанные с приводом 4

577164 продольного транспортера 5, на тяговой цепи 6 которого установлены упоры 7 на расстоянии не менее длины бревна 8, сбрасывающие рычаги 9 с противовесом 10, подвешенным на тросе и перекинутым через блок 11. Сбрасывающие рычаги установлены между накопителями 1 и продольным транспортером 5 на основании 12, ось их за-l кре1тлена, в подшипниках 13, между собой !О они связаны тягой 14, На одном из рычагов 9 имеется выемка 15. На продольном транспортере установлено прижимное вращающее устройство 16, а на основании 12 — наклонные балки 17.

Устройство работает следующим образом.

Бревна 8 из накопителя 1 водного бассейна рычагами 18 транспортера подводят к захватным упорам 2. Система работает от одного привода 4 продольного транспортера 5 на кинематической связи.

Эксцентрики захватных упоров 2 опускаются, захватывают бревно, кото- 28 рое перекатывается по ним, и в момент поцъема эксцентриков по их скосам брЕв но по наклонным балкам 17 скатывается на сбрасывающие рычаги 9. После этого упор 7 захватывает за выемку 15 один рычаг 9, последний поворачивается вместе с другим рычагом 9 на 90 и бревно скатывается в седловину 19 продольного транспортера 5.

Устройством 16 бревно прижимается,85 к седловинам транспортера. Сбрасывающие рычаги 9 устанавливаются в исходное положение (верхнее) противовесом 10

В это время эксцентрики захватных упоров опускаются вниз, захватывают бревно, которое, перекатываясь по их скосам, скатывается на сбрасывающие рычаги 9, а следующий упор 7 тяговой цепи транспортера 5 поворачивает их и бревно сбрасывается в седловину транспортера.

Цикл повторяется.

Формула изобретения устройство для поштучной выдачи лесоматериалов, включающее, продольный транспортер с упорами и приводом, накопитель и механизм поштучной выдачи со сбрасывающими рычагами, о т л ич а ю щ е е с я тем, что, с целью

cs упрощения конструкции и повышения производительности, механизм поштучной выдачи снабжен захватными упорами, выполненными в виде эксцентрикового ва ла, кинематически связанного с приводом продольного транспортера, а сбра-; сывающие рычаги смонтированы с возможностью взаимодействия в процессе работы с упорами продольного транспортера и выполнены с противовесом.

Источники информации, принятые во внимание при экспертизе;

1. Авторское свидетельство СССР

306957, кл. В 27 В 25/00, 1969, 2. Авторское свидетельство СССР

489629, кл. В 27 В 5/00 1973.
