Реферат

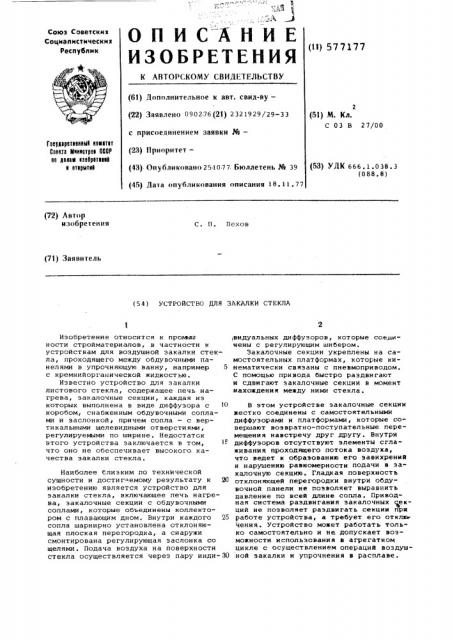

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союэ Советских

Социалистических

Республик (11) 577177

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Лополнительное к авт. свид-ву— (22) Заявлено 090276 (21) 2321929/29-33 с присоелинением заявки Ph— (23) !!риоритет— (43) Опубликовано 25.1077. Бюллетень % 39 (45) Лата опубликования описания 18.11,77

2 (51) М. Кл.

С 03 В 27/ОО

Геердеретееняый яемнтет

Goasxa еяяянатрее ШР не делам наееретеннй н етярытне (53) УДХ 666. 1, О 38, 3 (088,8) (72) Автор изобретения

С. П. Пехов (71) Заявитель (5 4 ) УСТРОЙСТВО ДЛЯ ЗАКАЛКИ СТЕКЛА

Изобретение относится к промла ности стройматериалов, в частности к устройствам для воздушной закалки стекла, проходящего между обдувочными панелями в упрочняющую ванну, например 5 с кремнийорганической жидкостью.

Известно устройство для закалки листового стекла, содержащее печь нагрева, закалочные секции, каждая из которых выполнена в виде диффузора с )О коробом, снабженным обдувочными соплами и заслонкойр причем сопла — с вертикальными щелевидными отверстиями, регулируемыми по ширине. Недостаток этого устройства заключается в том, что оно не обеспечивает высокого качества закалки стекла.

Наиболее близким по технической сущности и достиг емому результату к 20 изобретению является устройство для закалки стекла, включающее печь нагрева, закалочные секции с обдувочными соплами, которые объединены коллектором с плавающим дном. Внутри каждого 25 сопла шарнирно установлена отклоняющая плоская перегородка, а снаружи смонтирована регулирующая заслонка со щелями. Подача воздуха на поверхности стекла осуществляется через пару инди- 30 видуальных диффузоров, которые соердинены с регулирующим шибером.

Закалочные секции укреплены íà самостоятельных платформах, которые кинематически связаны с пневмоприводом.

С помощью привода быстро раздвигают и сдвигают закалочные секции в момент нахождения между ними стекла.

В этом устройстве закалочные секции жестко соединены с самостоятельными диффуэорами и платформами, которые совершают возвратно-поступательные перемещения навстречу друг другу. Внутри диффуэоров отсутствуют элементы сглаживания проходящего потока воздуха, что ведет к образованию его завихрений и нарушению равномерности подачи в закалочную секцию. Гладкая поверхность отклоняющей перегородки внутри обдувочной панели не позволяет выравнить давление по всей длине сопла. Приводная система раздвигания эакалочных секций не позволяет раздвигать секции при работе устройства, а требует его отклю чения. Устройство может работать только самостоятельно и не допускает возможности использования в агрегатном цикле с осуществлением операций воздушной закалки и упрочнения в расплаве.

577) 77

Цель изобретения — повышение качества закалки.

Это достигается тем, что диффуэор снабжен салазками и плавающими стенками, установленными на них с возможно- 8 тью перемещения в горизонтальной:плоскости в противоположных направлениях ,относительно друг друга от винтовой передачи.

На фиг. 1 показано предлагаемое уст- 0 ройство, продольный разрез; на фиг. 2 вид на закалочные секции с частичным вырывом.

Устройство включает печь 1 для нагрева стекла 2. Печь установлена на стойках 3 и выполнена с Г-образными направляющими 4, на которых смонтирована другая печь 5 для обжига рамок.

Стекло закреплено в рамке 6, которая соединена с несущими штоками 7. В ниж- 0 ней части печи укреплена рама 8 с диф фуэором 9 . На одном фланце диффузора установлен пропускной кран 10, а на другом смонтированы салазки 11 с уплотнением 12. На салазках жестко закреплены крснштейны 13, которые нахо25 дятся в постоянном контакте с винтом

14 ° Нарезка на винте выполнена разных направлений, а на его конце установлена рукоятка 15. Средняя часть винта смонтирована в подшипнике 16, жестко закрепленном на неподвижном фланце диффузора 9 . Такая конструкция обеспечивает разносторонние перемещения салазок 11 от одностороннего вращения рукоятки 15. Внутри диффузора смонтированы плавающие стенки 17, плавающий конец которых находится в пазах отсекателей 18, закрепленных на стенках.

Другая сторона плавающей стенки с помощью шарнирной оси 19 связана с са- 40 лаэками 11. При сдвигании и раздвигании салазок стенки 17, перемещаясь в пазах отсекателей 18, автоматически образуют плавный канал для подачи воздуха на поверхности закаливаемого стекла 2.

В центре диффузора установлена заслонка 20 для грубой регулировки подачи количества воздуха в каждый канал салазок 11. На торце салазок укреплены закалочные секции 21 с обдувочными соплами 22. Внутри каждой секции смонтирована отключающая заслонка 23 с воэможностью проворачивания вокруг оси 24 с помощью сферического винта 25. На заслонке закреплены отражательные лопатки

26, с помощью которых осуществляется тонкое выравнивание давления воздуха по всей длине обдувочной системы 21.

Для измерения давления воздуха внутри диффузора и в эакалочных секциях предусмотрены отводные патрубки 27, а подачу воздуха в устройство осуществляют в направлении стрелки А.

Формула изобретения

Устройство для закалки стекла, содержащее печь нагрева, закалочные секции, каждая из которых соединена с диффузором и снабжена обдувочными соплами и заслонкой, смонтированной с воэможностью поворота от привода, о т л и ч а ю щ е е с я тем, что, с целью повышения качества закалки, диффузор снабжен салазками и плавающими стенками, установленными на них с воэможностью перемещения в горизонтальной плоскости в противоположных направлениях относительно друг друга от винтовой передачи.

577177

Составитель В. Резник

Ре акто A. Мо озова Техрец М. Цупа Ко екто М, емчик

Заказ 3535/18, Тираж 583 Подписное

ЦНЙИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва 3-35 Ра шакая нас. в. 445

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
