Реферат

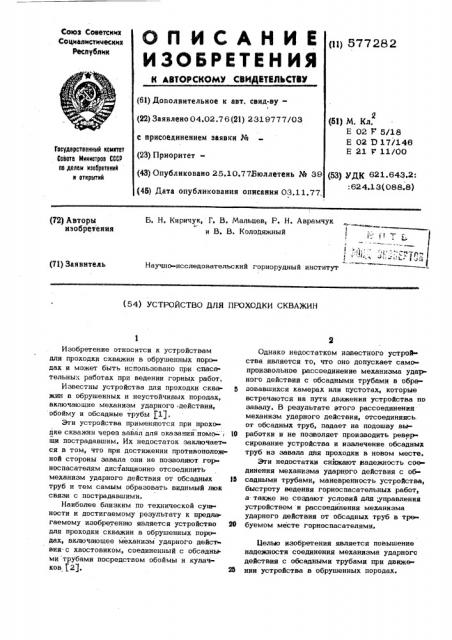

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 577282 (61) Дополнительное к авт. свид-ву(22) Заявлено 04.02.76 (21) 231 S777/03 с присоединением заявки № (61) М. Кл.

Е 02 Р 5/18

Е 02 D 17/146

E 21 Г 11/00 (23) ПриоритетГосударственный комитет

Сонета Иннистроа СССР оо делам иееоретений н открытий (53) УДК 621 ° 643 2:

: 624.1 3(088.8) (43) Опубликовано 25.10.77Вюллетень № 38 (45) Дата опубликования описания 03.11.77,.

Б. Н. Киричук, Г, В. Мальцев, P. H. Аврамчук и В. В. Колодяжный

P2) Авторы изобретения (71) Заявитель

Научно-исследовательский горнорудный институт (54) УСТРОЙСТВО ДЛЯ ПРОХОДКИ СКВАЖИН

Изобретение относится к устройствам для проходки скважин в обрушенных породах и может быть использовано при спасательных работах при ведении горных работ, Известны устройства для проходки скважин в обрушенных и неустойчивых породах, включающие Механизм ударного действия, обойму и обсадные трубы Pl)

Эти устройства применяются при прохо дке скважин через завал для оказания помо- 10 щи пострадавшим. Их недостаток заключается в том, что при достижении противоположной стороны завала они не позволяют горноспасателям дистанционно отсоединить механизм ударного действия от обсадных !5 труб и тем самым образовать видимый люк связи с пострадавшими.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является устройство 20 для проходки скважин в обрушенных породах, включающее механизм ударного действия с хвостовиком, соединенный с обсадными трубами посредством обоймы и кулачков «2), 25

Однако недостатком известного устрой ства является то, что оно допускает самопроизвольное рассоединение механизма ударного действия с обсадными трубами в образовавшихся камерах или пустотах, которые встречаются на пути движения устройства по завалу. В результате атого рассоединения механизм ударного действия, отсоединяясь. от обсадных труб, падает на подошву выработки и не позволяет производить реверснрование устройства и извлечение обсадных труб иэ завала для проходки в новом месте.

Зги недостатки снйжают надежность сое динения механизма ударного действия с обсадными трубами, маневренность устройства, быстроту ведения горноспасательных работ, а также не создают условий для „управления устройством и рассоедйнения механизма ударного действия от обсадных труб в тре-. буемом месте горноспасателями, Целью изобретения является повышение надежности соединения механизма ударного действия с обсадными трубами при движении устройства в обрушенных породах.

577282

15

Достигается это тем, что в устройстве для проходки скважин в обрушенных породах обойма размещена в хвостовике механизма ударного действия и имеет призматические сухарики, установленные с воэможностью принудительного перемещения для взаимодействия с кулачками DpH этОм хвостовик механизма ударного действия выполнен с окнами для выдвижении кулачков при их взаимодействии с сухариками и соединении с обсадной трубой, На фиг. 1 изображено устройство для проходки скважин в первоначальный моменч входа в завал обрушенного горного массива; на фиг. 2 показан хвостовик механиэ ма ударного действия и первой обсадной трубы, продольное сечение; на фиг. 3 - дан разрез А-А на фиг. 2, Устройство для проходки сквежин состои1 иэ механизма 1 ударного действии, хвостовика 2, обсадных труб 3, предназначенных для крепления ствола скважины в завале 4. В устройстве вдоль продольной оси проходит воздушная магистраль 5, которая соединена с механизмом 1 ударного действия. Внутри хвостовика 2 закреплена обойма 6, в прорези которой размещен сухарик

74 имеющий по креям наклонных плоскостей

8 отверстия, через которые проходят направляющие шпильки, 9, и в центре - винтовую нарезку с винтом 10, соединяющимся с гибким валом 11. В окнах хвостовика 2 размещены гребенчатые кулачки 12, наружной стороной входящие в кольцевые проточки 13 первой обсадной трубы 3, а внутренней — подвижно сочлененные с наклонной плоскостью 8.

Работает устройство следующим образом, Обсадную трубу 3 надевают на хвостовик 2, затем с помощью гибкого вала 11 вращают винт 10 по часовой стрелке, в результате этого сухарик 7, перемещаясь по винтовой нарезке винта 10 и скользя по направляю щим шпильки 9, переходит из зоны а. в зо ну О . При этом. наклонные плоскости 8 сухарика 7 и гребенчатых кулачков 12, скользя одна по другой, перемешают в окнах хвостовика 2 гребенчатые кулачки, которые, заходя гребешками в кольцевые проточки 13, производят <сочленения механизма 1 ударйого действия с обсадными трубами 3.

При подаче пневмоэнергии в воздушную магистраль 5 устройство с помощью механиз ма 1 ударного действия перемещается по завалу 4 обрушенного горного массива.

Отсоединение механизма 1 ударного де@ ствия от обсадных труб 3 производится дистанционно с помощью гибкого вала 11 и вийта 10, вращением которых против часовой стрелки сухарик 7 перемещается из эоны

8 в зону o . .При атом гребенчатые кулачки

12, скользя по наклонным плоскостям 8 и одновременно перемещаясь в окнах хвостови

«а 2, смешаются к центру продольной оси устройства, е их гребешки, выходя иэ кольцевых проточек 4.3, отсоединяют хвостовик

2 от обсадной трубы 3. При последующем перемещении механизма 1 ударного neNeTвия отсоединенный хвостовик 2, выдвигаясь с обсадной трубы 3, открывает люк связи 14.

Формула изобретении

Устройство для проходки скважин в об рушенных породах, содержащее механизм ударного действия с хвостовиком, соединенный с обсадными трубами посредством обоймы и кулачков, о т л и ч а ю щ е е с и тем, что, с целью повышения надежности соединения механизма ударного действия с обсадными трубами при движении устройся ва в обрушенных породах„обойма раэмеще на в хвостовике механизма ударного действия и имеет призматические сухарики, установ ленные с ввзможностью принудительного перемещения для взаимодействия с кулачками, при атом хвостовик механизма удар ного действия выполнен с окнами для выд3 вижения кулачков при их взаимодействии с сухариками и соединенйК с обсадной тру бой.

Источники информации, принятые во вня мание при экспертизе:

1. Авторское свидетельство Ию 357320, кл. Е 02 Г 5/18, 1971.

2. Авторское свидетельство 14 509695, кл. Е 02 Р 5/18, 1974.

577282 / 9 0 ,.)

Фиг, 2
