Устройство для передачи сигналов с дельта-модуляцией

Устройство для передачи сигналов с дельта-модуляцией

Иллюстрации

Показать все

Реферат

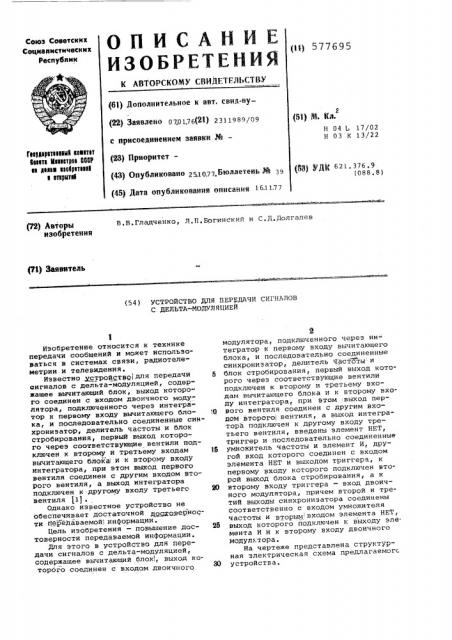

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советсник

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) дополнительное к авт. свид-ву(22) завалено 070176{21) 2311989/09 с присоединением заявки %— (23) Приоритет— (43) Опубликовано 2 10.77,Бтоллетеиь рА 39 (45) Дата опубликования описания 161177 (Ы) М. Ел.

Н 04 L 17/02

Н 03 К 13/22

fIl7lI7lTIIIsQI 44а4т4т

6444т4 Nsssnyss 666Р

° 4 gsssa ssslllsrsssl

s 4т44кт46 (Q) УД7 621. 376.9 (088.8) В.В.Гладченко, Л,П.Вогинский и С.Д.Долгален

P2) Авторы изобретения

P3) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕР@ДАЧИ СИГНАЛОВ с дельтА-мОдуляцией

Изобретение относится к технике передачи сообщений и может использоваться в системах связи, радиотелеметрии и телевидения.

Известно устройствО(для передачи сигналов с дельта-модуляцией, содержащее вычитающий блок, выход которо го соединен с входом двоичного модулятора, подключенного через интегратор к первому входу нычитающего блока, и последовательно соединенные синхронизатор, делитель частоты и блок стробирования, первый выход которого через соответствующие вентили подключен к второму и третьему входам вычитающего блока и к второму входу интегратора, при этом выход первого вентиля соединен с другим входом второго вентиля, а выход интегратора подключен к другому входу третьего вентиля (11.

Однако известное устройство не обеспечивает достаточной д < онерности ТЕредаваемой! информации.

Цель изобретения — повыаение достоверности передаваемой информации.

Для этого в устройство для передачи сигналов с дельта-модуляцией, содержащее вычитающий блок!, выход которого соединен с входом двоичного о модулятора, подключенного через ин- тегратор к первому входу нычитающего блока, и последовательно соединенные синхронизатор, делитель частоты:и

5 блок стробиронания, первый выход которого через соответствующие вентили подключен к второму и третьему входам нычитающего блока и к второму входу интегратора, при этом .выход пер-!

0 ного вентиля соединен с другим входом второго вентиля, а выход интегратора подключен к другому входу третьего вентиля, введены элемент НЕТ, триггер и последовательно соединенные

15 умножитель частоты и элемент И, другой вход которого соединен с входом элемента НЕТ и выходом триггера, к первому входу которого подключен второй выход блока стробиронания, а к

20 второму нходу триггера — вход двоичного модулятора, причем нторой и третий ныходы синхронизатора соединены соответственно с входом умножителя частоты и вторым входом элемента НЕТ, выход которого йодключен к выходу эле. мента И и к второму входу двоичного модулятора.

Иа чертеже представлена структурная электрическая схема предлагаемогс.

88 устройства, 577695

Составитель Е.Любимова

Редактор ехред

H. Хлудова Т 3 Фанта Корректор П. Макаревич

Заказ 4201/45 Тираж 815 Подписное

UHHHI1H Государственного комитета Совета Министров СССР по делам изобретений.и открытий

113035 Москва Ж-35 Раушская наб. д. 4Q

Филиал ППП Патент, r. Ужгород, ул.Проектная,4

Формула изобретения

Устройство для передачи сигналов

c дельта-- модуляцией,,содержащее вычитающий блок, выход которого соединен с входом двоичного модулятора, подключенного через интегратор к первому входу вычитающего блока, и последовательно соединенные синхронизатор, делитель частоты и блок стробирования, первый выход которого через соответствующие вентили подключен к второму и третьему входам вычитающего блока и к второму входу интегратора, при этом выход первого вентиля соединен с другим входом второго вентиля, а выход интегратора подключен к другому входу третьего вентиля, о т л ич а ю щ е е с я тем, что, с целью повышения достоверности передаваемой информации, в него введены элемент

НЕТ, триггер и последовательно соединенные умножитель частоты и элемент И, другой вход которого соединен с входом элемента НЕТ и выходом триггера, к первому входу которого подключен второй выход блока стробирования, а к второму входу триггера— вход двоичного модулятора, причем второй и третий выходы синхронизатора соединены соответственно с входом умножителя частоты и вторым входом элемента НЕТ, выход которого подключен к выходу элемента И и к второму

15 входу двоичного модулятора.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Р 296252, кл. Н 03 К 13/22, 1969.
