Реферат

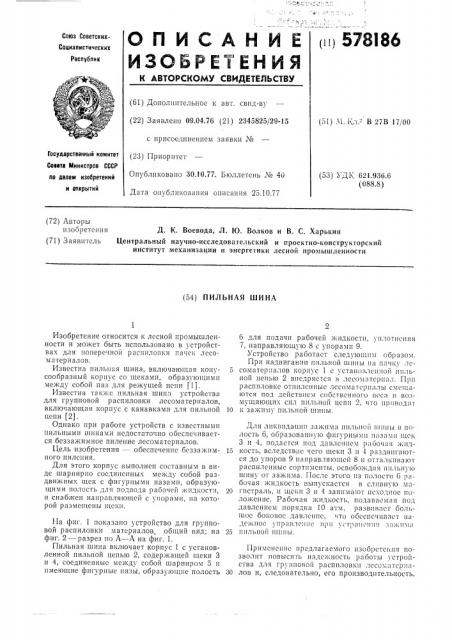

tlt! 578I86

ОП ИГРАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз СоветскихСациалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.04.76 (21) 2345825/29-15 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.10.77. Бюллетень ¹ 40

Дата опубликования описания 25.10.77 (51) i 1. Кл.- В 27В 17/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.936.6 (088,8) (72) Авторы изобретения (71) Заявитель

Д. К, Воевода, Л. Ю. Волков и В. С. Харькин

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (54) ПИЛЬНАЯ ШИНА

Изобретение относится к лссной промышленности и может быть использовано в устройствах для поперечной распиловки пачек лесоматериалов.

Известна пильпая шина, включающая конусообразный корпус со щеками, образующими между собой паз для режущей цепи f1).

Известна также пильная шина устройства для групповой распиловки лесоматериалов, включающая корпус сканавками,для пильной цепи (2).

Однако при работе устройств с известными пильными шинами недостаточно обеспечивается беззажимное пиление лесоматериалов.

Цель изобретения — - обеспечение бсззажимного пиления.

Для этого корпус выполнен составным в виде шарнирно соединенных между собой раздвижных щек с фигурными пазами, образующими полость для подвода рабочей жидкости, и снабжен направляющей с упорами, на которой размещены щеки.

1Ia фиг. 1 показано устройство для групповой распиловки материалов, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.

Пильная шина включает корпус 1 с установленной пильной цепью 2, содержащей щеки 3 и 4, соединенныс между собой шарниром 5 и имеющие фигурные палы, образующие полость

6 для подачи рабочей жидкости, уп torttctlt»t

7, направляющую 8 с упорами 9.

Устройство работает следующим образом.

При надвигании пильной шины на пачку лс5 соматсриалов корпус 1 с установленной пильной цепью 2 внсдрястся в лесоматериал. При распиловке отпиленные лесоматериалы cxtc tttctются под действием собственного веса и возмущающих сил пильной цепи 2, что прнводппг

10 к зажим1 пильпой ш1шы.

Для ликвидации зажима пильной шины в полость 6, образованную фигурными пазамн щек

3 и 4, подастся под давлением рабоча» жпд15 кость, вследствие чего щеки 3 и 4 раздвигаются до упоров 9 направляющей 8 и oTI алкивают распиленныc сортименты, освобождая нильную шину от зажима. После этого пз по IocTII 6 рябо JB» жидкос гь IlbtIIA скастся в c,IIIDH1 ю

20 гистраль, и щеки 3 и 4 занимают исходнос положение. Рабочая жидкость, подаваемая под давлением порядка 10 атм, развивает большое боковос давление, что обеспечивает надежное 3»1р а илсн1! с пр li 3 стра|l cll ll ll Зажим

25 пильной нины.

Примененис предлагаемого изобретения позволит повысить надежность работы устройства для групповой распиловки лссаматсриа30 лов и, следовательно, его производительность.

578!86 фиг. 1

Формула изобретения

Пильная шина устройства для групповой распиловки лесоматериалов, включающая корпус с канавками для пильной цепи, о т л и ч аю щ а я с я тем, что, с целью обеспечения беззажимного пиления, корпус выполнен составным в виде шарнирно соединенных между собой раздвижных щек с фигурными пазами, образующими полость для подвода рабочей жидкости, и снабжен направляющей с упорами, на которой размещены щеки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР №293685, кл. В 27В 17/00, 1971.

2. Авторское свидетельство СССР № 220473, 10 кл. В 27В 17/00, 1968.
