СССР
М 5(820
Класс 39 а, 10 „

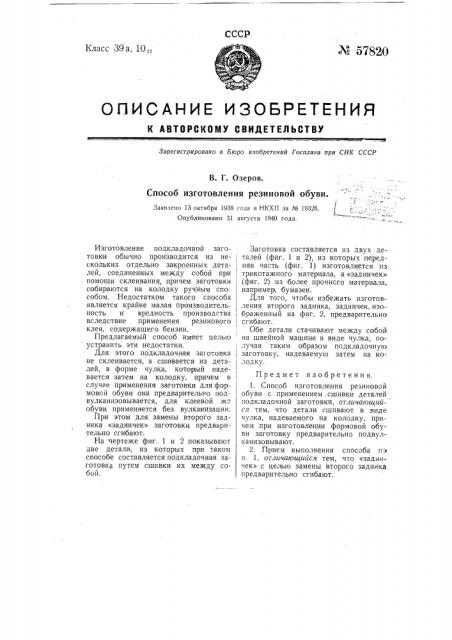

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зарегистрировано в Бюро изобретений Госплана при СНК СССР
В. Г. Озеров.
Способ изготовления резиновой обуви.
Заявлено 15 октября 1938 года в НКХП за Ме 19326
Опубликовано 31 августа 1940 года.
Изготовление подкладочной заготовки обычно производится из нескольких отдельно закроенных деталей, соединенных между собой при помощи склеивания, причем заготовки собираются на колодку ручным способом. Недостатком такого способа является крайне малая производительность и вредность производства вследствие применения резинового клея, содержащего бензин.
Предлагаемый способ имеет целью устранить эти недостатки.
Для этого подкладочная заготовка не склеивается, а сши вается из деталей, в форме чулка, который надевается затем на колодку, причем в случае применения заготовки для формовой обуви она предварительно подвулканизовывается, для клеевой ж обуви применяется без вулканизации.
При этом для замены второго задника «задничек» загoToBKHI предварительно сгибают.
На чертеже фиг, 1 и 2 показывают две детали, из которых при таком способе составляется подкладочная заготовка путем сшивки их между собой.
Заготовка составляется из двух деталей (фиг. 1 и 2), из которых передняя часть (фиг. 1) изготовляется пз трикотажного материала, а «задничек» (фиг. 2) из более прочного материала, например, бумазеи.
Для того, чтобы избежать изготовления второго задника, задничек. изо, браженный на фиг. 2, предварительно сгибают.
Обе детали стачивают между собой на швейной машине в виде чулка, получая таким образом подкладочну1о заготовку, надеваему1о затем на колодку.
Предмет изобретения.
1. Способ изготовления резиновой обуви с применением,сшивки деталей подкладочной заготовки, отличающии ся. тем, что детали сшивают в виде чулка, надеваемого на колодку, причем при изготовлении формовой обуви заготовку предварительно подвулканизовывают.
2.,Прием выполнения способа по и. 1, отличающийся тем, что «задничек» с целью замены второго задника предварительно сгибают.
Б автоуежожу евидетельетву В. У. Озерова
Я 5782IO) фиг.l фиг.2
