Захватное устройство контейнера
Патент 578252
Авторы
Захватное устройство контейнера
Иллюстрации
Реферат

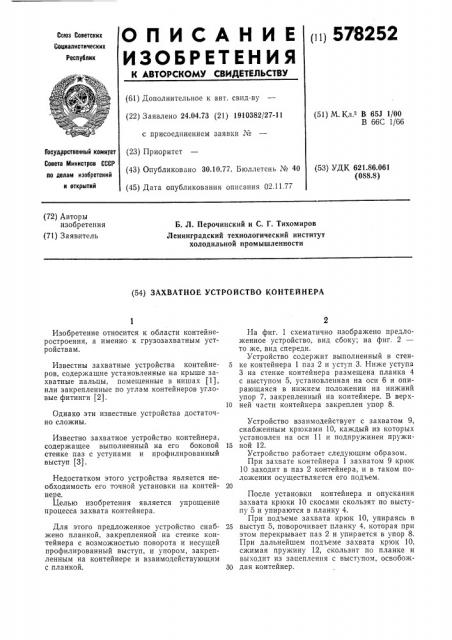

(и) 578252
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.04.73 (21) 1910382/27-11 с присоединением заявки ¹ (51) М. Кл. В 65J 1/00
В 66С 1/66
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.86.061 (088.8) (43) Опубликовано 30.10.77. Бюллетень № 40 (45) Дата опубликования описания 02.11.77 (72) Авторы изобретения (71) Заявитель
Б. Л. Перочинский и С. Г. Тихомиров
Ленинградский технологический институт холодильной промышленности (54) ЗАХВАТНОЕ УСТРОЙСТВО КОНТЕЙНЕРА
Гасударственные комитет (23) Приоритет
Изобретение относится к области контейнеростроения, а именно к грузозахватным устройствам.
Известны захватные устройства контейнеров, содержащие установленные на крыше захватные пальцы, помещенные в нишах (1), или закрепленные по углам контейнеров угловые фитинги (2).
Однако эти известные устройства достаточно сложны.
Известно захватное устройство контейнера, содержащее выполненный на его боковой стенке паз с уступами и профилированный выступ (3).
Недостатком этого устройства является необходимость его точной установки на контейнере.
Целью изобретения является упрощение процесса захвата контейнера.
Для этого предложенное устройство снабжено планкой, закрепленной на стенке контейнера с возможностью поворота и несущей профилированный выступ, и упором, закрепленным на контейнере и взаимодействующим с планкой.
На фиг. 1 схематично изображено предложенное устройство, вид сбоку; на фиг. 2— то же, вид спереди.
Устройство содержит выполненный в стен5 ке контейнера 1 паз 2 и уступ 3. Ниже уступа
3 на стенке контейнера размещена планка 4 с выступом 5, установленная на оси 6 и опирающаяся в нижнем положении на нижний упор 7, закрепленный на контейнере. В верх10 ней части контейнера закреплен упор 8.
Устройство взаимодействует с захватом 9, снабженным крюками 10, каждый из которых установлен на оси 11 и подпружинен пружи15 ной 12.
Устройство работает следующим образом.
При захвате контейнера 1 захватом 9 крюк
10 заходит в паз 2 контейнера, и в таком положении осуществляется его подъем.
После установки контейнера и опускания захвата крюки 10 скосами скользят по выступу 5 и упираются в планку 4.
При подъеме захвата крюк 10, упираясь в
25 выступ 5, поворочивает планку 4, которая при этом перекрывает паз 2 и упирается в упор 8.
При дальнейшем подъеме захвата крюк 10, сжимая пружину 12, скользит по планке и выходит из зацепления с выступом, освобож30 дая контейнер.
578252
Формула изобретения
Захватное устройство контейнера, содержащее выполненный на его боковой стенке паз с уступом и профилированный выступ, о тл ич а ю щ е е с я тем, что, с целью упрощения процесса захвата контейнера, устройство снабжено планкой, закрепленной на стенке контейнера с возможностью поворота и несущей профилированный выступ, и упором, закрепленным на контейнере и взаимодействующим с планкой.
Источники информации, принятые во внимание при экспертизе
1. Контейнерная транспортная система. Под
5 ред. А. Г. Дерибаса, М., «Транспорт», 1974, стр. 86.
2. Патент Франции № 2040785, кл. В 65j
1/00, 1971.
1О
3. Патент США № 2904370, кл, 294 — 110, 1959.
