Чугун

Чугун

Иллюстрации

Показать все

Реферат

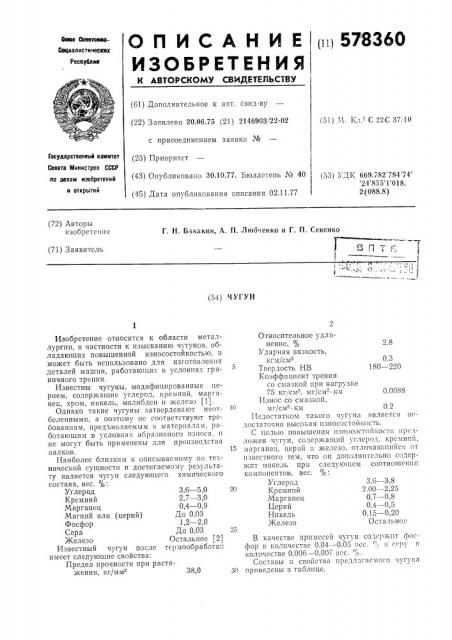

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1н1 578360

Cew ОоватсанаСециалистичесаттк

Ресницам (61) Дополнительное к авт. свид-ву (22) Заявлено 20,06.75 (21) 2146903/22-02 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.10.77. Бюллетень ¹ 40 (45) Дата опубликования описания 02.11.77 (51) М. Кл."- С 22С 37,10

Госуаарственный комитет

Совета Министров СССР но делам иаооретеиий и открытий (53) УДК 669.782 784 74 24 855 1 018.

2 (088.8) (72) Авторы изобретения

Г. Н. Бакакин, A. П. Люоченко и Г. П. Севенко

Q г г (71) Заявитель (54) Ч УГУН

0,3

180 — 220

Изобретение относится к области металлургии, в частности к изысканию чугунов, обладающих повышенной износостойкостью, и .может быть использовано для изготовления деталей машин, работающих в условиях граничного трения.

Известны чугуны, модифицированные церием, содержащие углерод, кремний, марганец, хром, никель, молибден н железо (11.

Однако такие чугуны затвердевают неотбеленнымп, а поэтому пе соответствуют требованиям, предъявляемым к матерналам, работающим в условиях абразивного износа, н

:не могут быть применены для производства .валков.

Наиболее близким к описываемому по технической сущности и достигаемому результату является чугун следующего химического состава, вес. %:

Углерод 3,6 — 5,0

Кремний 2,7 — 3,0

Марганец 0,4 — 0,9

Магний или (церий) До 0,03

Фосфор 1,2 — 2,0

Сера До 0,03

Железо Остальное (2)

Известный чугун после термообработкн имеет следующие свойства:

Предел прочности при растяжении, кг/мм 38,0

Относительное удлинение, % 2,8

Ударная вязкость, кгм/сма

Твердость НВ

Коэффициент трения со смазкой при нагр .зке

75 кг/см"-, MI /ñì"- км 0,0088

Износ со смазкой, мг/см -. км 0,2

Недостатком такого чугуна является недостаточно высокая износостойкость.

С целью повышения нзносостойкостн нре;1ложен чугун, содержащий углерод, крсмннй, 15 марганец, цернй и железо, отличающийся от известного тем, что он дополнительно содержпт ьн1кель прн следующем соотношении компонентов, вес.

Углерод 3,6 — 3,8

Кремний 2. 00 — 2,25

Марганец 0,7 — 0.8

Церий 0,4 — 0,5

Никель 0,15 — 0,20

Железо Остальное

В качестве примесей чугуH содержит фосфор в количестве 0,04 — 0,05 гес. ",",и серу в количестве 0,006 — 0,007 вес. %.

Составы п свойства предлагаемого чугуна

30 приведены в таблице.

578360

Состав, ДЪ

Износ, г/см ак

08 со>2

o %

НВ

Я Мп S Р М

Се

Fe кГ/мма кГ/мма кГм/мма

3,60

0,40

43,5

34,0

3,9

1,3

201 0,00054

0,141

Остальное

3,70

0,45

43,9

34,0 3,9

35,0 4,2

199 0,00050

197 0,00042

1,6

0,140

0,49

3,?8

44,3

1,8

0,135

Церий

Никель

Железо

0,4 — 0,5

0,15 — 0,20

Остальное

Источники информации, принятые во внимание при экспертизе

1. Литейное производство, № 5, 1971, с. 27 — 28.

2. Авторское свидетельство СССР № 226857, 10 кл. С 22С 37/04, 1968.

Составитель Г. Дудик

Текред Л. Гладкова

Корректор Т. Добровольская

Редактор 3. Ходакова

Изд. № 874 Тирани 778

IIПО Государственного комитета Совета Министров СССР но делам изобретений и открытий

113035, Москва, )K-35, Раушская наб., д. 4/5

Подписное

Заказ 2422/4

Типография, вр, Сапунова, 2

Соде рж а ни е компонентов, вес. %

2,00 0,70 0,006 0,040 0,15

2,15 0,75 0,007 0,043 0,20

2,25 0,77 0,007 0,049 0,20

Формула изобретения

Чугун, содержит углерод, кремний, марганец и церий, отличающийся тем, что, с целью повышения износостойкости, он дополнительно содержит никель при следующем соотношении компонентов, вес. %:

Углерод 3,6 — 3,8

Кремний 2,00 — 2,25

Марганец 0,7 — 0,8

Ы

Фй

Г еь ь» я
