Узел соединенияскладного пространственного каркаса

Узел соединенияскладного пространственного каркаса

Иллюстрации

Показать все

Реферат



1 ц 578408

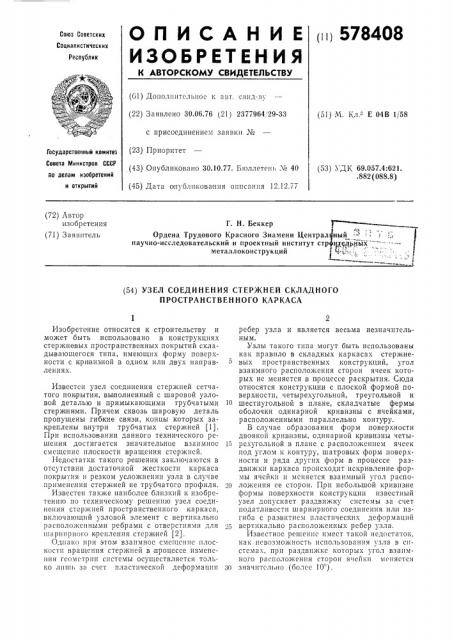

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 30.06.76 (21) 2377964 29-33 с присоединением заявки _#_o (51) М. Кл.- Е 04В 1/58

Совета Министров СССР яо делам изобретений и открытий (43) Опубликовано 30.10.77. Бюллетень Хо 40 (45) Дата опубликования описания 12.12.77 (53) УДК 69.057.4:621. .882(088.8) (72) Автор изобретения (71) Заявитель

Г. H. Беккер Г -—

Ордена Трудового Красного Знамени Централ ный научно-исследовательский и проектный институт стр ихе,ньйых металлоконструкций

1 ! т (54) УЗЕЛ СОЕДИНЕНИЯ СТЕРЖНЕЙ СКЛАДНОГО

ПРОСТРАНСТВЕННОГО КАРКАСА

Государственный комитет (23) Приоритет

Изобретение относится к строительству и может быть использовано в конструкциях стержневых пространственных покрытий складывающегося типа, имеющих форму поверхности с кривизной в одном или двух направлениях.

Известен узел соединения стержней сетчатого покрытия, выполненный с шаровой узловой деталью и примыкающими тру.бчатыми стерж|нями. Причем сквозь шаровую деталь пропущены гибкие связи, концы которых закреплены внутри трубчатых стержней (1).

При использовании данного технического решения достигается значительное взаимное смещение плоскости вращения стержней.

Недостатки такого решения заключаются в отсутствии достаточной жесткости каркаса покрытия и резком усложнении у зла в случае применения стержней не трубчатого профиля.

Известен также наиболее близкий к изобретению по техническому решению узел соединения стержней пространственного каркаса, включающий узловой элемент с вертикально расположенными ребрами с отверстиями для шарнирного крепления стерженей (2).

Однако при этом взаимное смещение плоскости вращения стержней в процессе изменения гсомстрпи системы осуществляется только лишь за счет пластической деформации ребер узла и является весьма незначительным.

Узлы такого типа могут быть использованы как правило в складных каркасах стержневых пространственных конструкций, угол взаимного расположения сторон ячеек которых не меняется в пуоцессе раскрытия. Сюда относятся конструкции с плоской формой поверхности, четырехугольной, треугольной и

10 шестиугольной в плане, складчатые фермы оболочки одинарной кривизны с ячейками, расположенными параллельно контуру.

В случае образования форм поверхности двоякой кривизны, одинарной кривизны четы15 рехугольной в плане с расположением ячеек под углом к контуру, шатровых форм поверхности и ряда других форм в процессе раздвижки каркаса происходит искривление формы ячейки и меняется взаимный угол распо20 ложения ее сторон. При небольшой кривизне формы поверхности конструкции известный узел допускает раздвпжку системы за счет податливости шарнирного соединения или изгиба с развитием пластических деформаций вертикально расположенных ребер узла, Известное решенпс имеет такой недостаток, как нсвозможность использовання узла в системах, прп раздвпжкс которых угол взаимного расположения сторон ячейки Mc íÿñòñÿ

30 значительно (более 1О ).

578408

Цель изобретения — обеспеченно расположения стержней в одной плоскости прн раздвижке.

Достигается это тем, что у зел соединения снабжен дополнительной полой деталью прямоугольного сечения, в полости которой размещен узловой элемент, соединенный с ней продольной поворотной осью.

На фиг. 1 показан предлагаемый узел соединения степур>«ней, вид сбоку; на фиг. 2— то же, вид в плане.

Узел соединения стержней включает узловой элемент 1 с вертикально расположенными ребрами 2 с отверстиями для крепления стержней, дополнительную полую деталь 3 прямоугольного сечения, например выполненную из отрезка трубы. При этом узловой элемент 1 расположен в полости детали 3 и соединен с ней продольной поворотной осью 4.

Ребра 2 укреплены на элементе 1 и детали

3 и служат для шарнирного крепления стержней покрытия. За счет их шарнирного объединения относительно вертикальной оси 4 возможен значительный взаимный поворот (более 10 ) стержневых элементов в процессе раздвижки конструкции.

Для случая шатровой формы поверхности н оболочек двоякой кривизны с ячейками, расположенными под углом к контуру, форма всех ячеек в процессе раздвижки меняется одинаково, и стержни, прикрепленные к противолежащим сторонам элемента 1 или детали 3 лежат в одной плоскости.

В случае оболочек двоякой кривизны четырехугольных и шестиугольных в плане с разбивкой ячеек согласно геометрической сети

Чебышева, в процессе раздвижки форма

5l»ññ« от центра копстру«цип « периферии значительно изменяется и то да плоскости располо>кения стержней, прикрепленных к противоположным сторонам элемента 1 плн

5 дс тали 3, пе совпадают.

Однако искривление плоскости распо»о>«сшгя с»сржней двух смс>кных, накрест лежащих ячеек, незначительно (до 8 ) и податливость шарнирного соединения стержня с вер10 тикальной пластинкой позволяет образоваться этому искривлению.

Преимуществом изобретения является то, что использование данного узла дает возможность сооружать складные строительные кон15 струкции различных форм и кривизны, при раздвижке которых угол взаимного располо>кения сторон ячейки меняется значительно (более 10 ) ..

Формула изобретения

Узел соединения стержней складного пространственного каркаса, включающий узловой элемент с вертикально расположенными ребрами с отверстиями для крепления стерж25 ней, отличающийся тем, что, с целью обеспечения расположения стержней в одной плоскости при раздвижке, узел соединения снабжен дополнительной полой деталью прямоугольного сечения, в полости которой раз30 мещен узловой элемент, соединенный с ней продольной поворотной осью.

Источники инфор мации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 462917, 35 кл. Е 04В 1/32, 1972.

2. Авторское свидетельство СССР №327307, кл. Е 04В 7/08, 1970.

578408

l л б б б б

Хг б б б б
