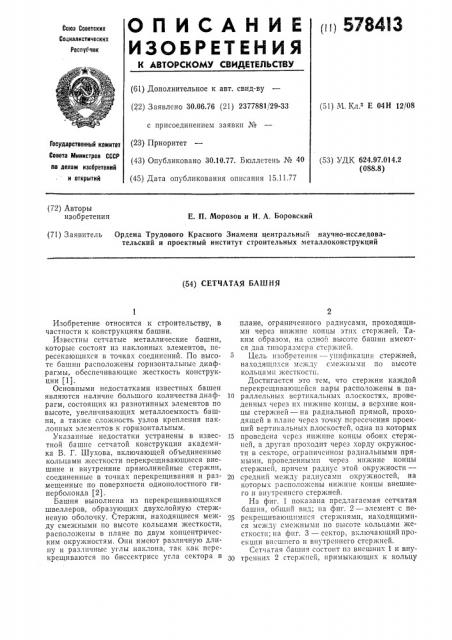

(ii) 5784I3

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со. оз Советских

Социалистических

Рвслтблнк (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06.76 (21) 2377881/29-33 (51) М Кл г E 04Н 12/08 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.10.77. Бюллетень № 40 (45) Дата опубликования описания 15.11.77

Государственный комитет

Совета Министров СССР (53) УДК 624.97.014.2 (088.8) но делам изобретений и открытий (72) Авторы изобретения

Е. П. Морозов и И. А. Боровский (71) Заявитель Ордена Трудового Красного Знамени центральный научно-исследовательский и проектный институт строительных металлоконструкций (54) СЕТЧАТАЯ БАШ НЯ

Изобретение относится к строительству, в частности к констру.кциям башни.

Известны сетчатые металлические башни, которые состоят из наклонных элементов, пересекающихся в точках соединений. По высоте башни расположены горизонтальные диафрагмы, обеспечивающие жесткость конструкции (1).

Основными недостатками известных башен являются наличие большого количествадиафрагм, состоящих из разнотипных элементов по высоте, у.величивающих металлоемкость башни, а также сложность узлов крепления наклонных элементов к горизонтальным.

Указанные недостатки устранены в известной башне сетчатой конструкции академика В. Г. Шухова, включающей объединенные кольцами жесткости перекрещивающиеся внешние и внутренние прямолинейные стержни, соединенные в точках перекрещивания и размещенные по поверхности однополостного гиперболоида (2).

Башня выполнена из перекрещивающихся швеллеров, образующих двухслойную стержневую оболочку. Стержни, находящиеся между смежными по высоте кольцами жесткости, расположены в плане по двум концентрическим окружностям. Опи имеют различную длину и различныс углы наклона, так как перекрещиваются по биссектрисе угла сектора в плане, ограниченного радиусами, проходящими через нижние концы этик стержней. Таким образом, на одной высоте башни имеются два типоразмера стсржнси.

Цель изобретения — унификация стержней, находящихся между смежными по высоте кольцами жесткости.

Достигается это тсм, что стержни каждой перекрещивающейся пары расположены в па10 раллельных вертикальных плоскостях, проведенных через пх нижние концы, а верхние концы стержней — на радиальной прямой, проходящей в плане через точку пересечения проекций вертикальных плоскостей, одна нз которых

15 проведена через нижние концы обоих стержней, а другая проходит через хорду окружности в секторс, ограниченном радиальными прямыми, проведенными через нижние концы стержней, причем радиус этой окружности—

20 средний между радиусами окружностей, на которых расположены нижние концы внешнего и внутреннего стержней.

На фиг. 1 показана предлагаемая сетчатая башня, общий впд; па фпг. 2 — элемент с пе25 рекрещивающимпся стержнями, находящимися между смежными по высоте кольцами жесткости; па фиг. 3 — сектор, включающий проекции внешнего и внутреннего стержней.

Сетчатая оашня состоит пз внешних 1 и вну30 тренних 2 стержней, примыкающих к кольцу

578413

3 жесткости. Внешние и внутренние стержни расположены в параллслbных вертикальных плоскостях А — А, проходящих через нижние концы данных стержней. Длины стержней определяются из следующего построения.

На горизонтальном сечении башни выделяют сектор, ограниченный радиусами, проходящими через нижние концы пересекающихся стержней. Нижние концы стержней расположены на двух концентрических окружностях с радиусами R„„.tö и Лвпутр. Через хорду о«ру внеш + внутр ности с радиусом R, = В выделенном секторе проводят плоскость Б — Б. Находят точку пересечения проекций плоскости

Б — Б и плоскости С вЂ” С, проходящей через нижние концы стержней.

На радиальной прямой Π— О, проведенной через указанную точку, расположены верхние концы стерукней. Пересекающиеся стержни ле- 20 жат в параллельных плоскостях А — А, проходящих через нижние концы стержней под углом а к радиальной прямой Π— О.

В зависимости от конструктивного решения узла соединения стержней угол а можно ме- 25 нять.

Во всех случаях горизонтальные проекции внешнего и внутреннего стержней равны между собой, а следовательно, стержни, находящиеся между смежными по высоте кольцами 30 жесткости, равны по длине и имеют одинаковые углы наклона.

Такая конструкция башни значительно упрощает ее изготовление и сокращает сроки возведения, благодаря однотипности узлов соединения.

Формула изобретения

Сетчатая башня, включающая перекрещивающиеся внешние и внутренние прямолинейные стержни, соединенные в точках перекрещивания и размещенные по поверхности однополостного гиперболоида и объединенные кольцами жесткости, отличающаяся тем, что, с целью унификации стержней, находящихся между смежными по вь|соте кольцами жесткости, стержни каждой перекрещивающейся пары расположены в параллельных вертикальных плоскостях, проведенных через их ни кпие концы, à верхние концы стержней расположены на радиальной прямой, проходящей в плане через точку пересечения проекций вертикальных плоскостей, одна из которых проведена через нижние концы обоих стержней, а другая проходит через хорду окружности в секторе, ограниченном радиальными прямыми, проведенными через нижние концы стержней, причем радиус этой окружности — средний между радиусами окружностей, на которых расположены ниукние концы внешнего и внутреннего стержней.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции М 2072285, кл. E 04 h

12/00, опублик. 1970.

2. Ковельман Г. М. Творчество инженера

Шухова В. Г. М., «Стройиздат», 1961, с. 134—

167.
