Реферат

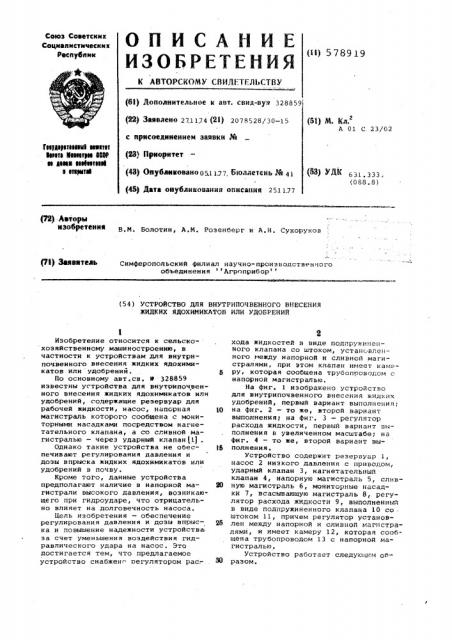

Союз Советскик

Социалистических

Республик («) 578919

К АВТОРСТВ(ОМУ СВИДГТГЛЬСТВУ (6l) дополнительное к ввт. свид-вув 328859 (22) Заавлено 271174 (21) 2078528/30-15 (51) М. Кл, A 0l С 23/02 с присоединением заявки ¹

Гэщэээтээ»мэ ээяэтэт

ЭЭЭИЭ МЭЭЭИУ» ОО5

» ДЭЭЭЯ ЭЭЭЭЭИЭЭЭЭ

Э ЭЩФИЭЙ (23) Приоритет (43) Опублнковаио 0511.77. 61олаетень йв 41 (Ж) Д® 6 31 . 3 3 3 . (088. S) (4$) Лата онубликования описания ?5,1177 (72) -Авторы

НЗОбрЕтЕННя В.М. Болотин, A.È. Розенберг и А.Н. Сухоруков

pl) 34NIN é @ Симферопольский филиал научно-производственного объединения Агроприбор (54 ) УСТРОЙСТВО ДЯЯ ВНУТРИПОЧВЕННОГО ВНЕСЕНИЯ

ЖИДКИХ ЯДОХИМИКАТОВ ИЛИ УДОБРЕНИЙ

Изобретение относится к сельско хозяйственному машиностроению, в частности к устройствам для внутрипочвенного внесения жидких ядохимикатов или удобрений.

По основному авт.св. я 328859 известны устройства для внутрипочвенного внесения жидких ядохимикатов нлн удобрений, содержащие резервуар для рабочей жидкости, насос, напорная магистраль которого сообщена с мониторными насадками посредством нагнетательного клапана, а со сливной магистралью — через ударный клапан(1) .

Однако такие устройства не обеспечивают регулирования давления и дозы впрыска жидких ядохимикатов или удобрений в почву.

Кроме тоГо, данные устройства предполагают наличие в напорной магистрали высокого давления, возникающего при гидроударе, что отрицательно влияет на долговечность насоса.

Цель изобретения — обеспечение регулирования давления и дозы впрыска и повышение надежности устройствъ эа счет уменьшения воздействия гидравлического удара на насос. Это достигается тем, что предлагаемое устройство снабжен оегулятором рас.— хода жидкостей B виде подпружиненного клапана со штоком, установленного между напорной н сливной магистралямн, при этом клапан имеет камеру, которая сообщена трубопроводом с напорной магистралью.

На фиг. 1 изображено устройство для внутрипочвенного внесения жидких удобрений, первый вариант выполнения;

10 на фиг. 2 — то же, второй вариант выполнения; на фиг. 3 — регулятор расхода жидкости, первый вариант выполнения в увеличенном масштабе; на фнг. 4 — то же, второй вариант вы15 полнения.

Устройство содержит резервуар 1, насос 2 низкого давления с приводом, ударный клапан 3, нагнетательный клапан 4, напорную магистраль 5, слнв20 ную магистраль 6, мониторные насадки 7, всасывающую магистраль 8, регулятор расхода жидкости 9, выполненный в виде подпружиненного клапана 10 со . штоком 11, причем регулятор установ25 лен между напорной и сливной магистралями, и имеет камеру 12, которая сообщЕна трубопроводом 13 с напорной магистралью.

Устройство работает следующим об=

80 разом.

В начальном положении часть жидкости, нагнетаемой насосом 2, направляется в напорную магистраль 5, а часть — через регулятор расхода 9 сливается в бак 1; из напорной магистрали 5 жидкость через открытый ударный клапан 3 по слнвному трубопрово-. ду 6 переливается в бак. После того, как скорость жидкости в напорной магистрали 5 достигнет расчетного значения, ударный клапан 3 быстро закрЫ вается, в напорной магистрали 5 возникает гидравлический удар, под действием которого открывается нагнета тельный клапан 4, и жидкость через насадки 7 впрыскивается в почву.

Одновременно с этим по напорной магистрали 5 распространяется волна гидравлического удара.

Подойдя к регулятору расхода жид. кости 9, волна высокого давления от гидравлыческого .улафа воздействует на клапан 10 увеличивая проходное сечение регулятора. Жидкость переливается в резервуар рабОЧей жидкости 1, значительно снижая давление гидроударной волны, в результате чего на насос 2 воздействует ударная волна пониженного давления.

Эатем всЛедствие отражения ударной волны, возникает зона понижен- 80 ного давления, распространяющаяся от насоса 2 к ударному клапану 3, при этом, под действием пружины клапан 10 возвращается в первоначальное положение. После подхода волны понижен- 35 ного давления к ударному 3 и нагнетательному 4 клапанам ударный клапан открывается, а нагнетательный закрывается, и цикл повторяешься, Устройство с управляющим трубопро- 4О водом 13 работает следующим образом.

До возникновения гидравлического

„удара работа устройства аналогична вышеописанному.

После возникновения гидравлического удара, ударная волна распространяется сначала по напорной магистрали 5, а после подхода к месту

ЬО подсоединения управляющего трубопровода 13 — по управляющему трубопроводу к регулятору расхода жидкости 9.

Так как параметры управляющего трубопровода 12 выбраны такими, чтобы время прохождения ударной волны по нему к камере 12 было меньше, чем по магистрали 5, то ударная волна, воздействуя на шток 11, откроет клапан 10 до подхода ударной волны по магистрали 5. При подходе к регулятору расхода жидкости ударной волны по магистрали 5 происходит ее резкое гашение, так как клапан 10 уже открыт; возникает волна разрядки, распространяющаяся по магистрали 5.

После подхода, ударной волны к месту подсоединения управляющего трубопровода 13, она распространяется и по нему, вследствие чего уменьшается давление на шток 11 клапана 10, который возвращается в исходное положение.

После того, как волна разрядки достчгнет ударного клапана 3, он открывается, нагнетательный клапан 4 закрывается. Цикл повторяется.

Формула изобретения

1. Устройство для внутрипочвенного внесения жидких ядохимнкатоз или удобрений по авт.св. Р 328859, о тл и ч а ю и е е с я тем, что, с целью обеспе ения регулирования давления и дозы впрыска и повыцения надежности устройстьа путем уменьшения воздействия гидравлического удара иа насос, оно снабжено регулятором расхода жидкости, в виде подпру" жииеакого .-.,лапаиа со штоком, установлеиногг между напорной и слив.".зй магистралямл.

2. . Устройство по .,1, c;.- л ич а ю щ е е с я. тем, что клапан имеет камеру„; которая сообщена трубо. проводом с напорной магистралью.

Источники информации. принят = во внимание при экспертизе

1. йвторское свиде:--льствс

Ф 328859, М л. A 01 С 23/02, 3 ". 7..

578919

От насоса

Фиг. 3

РФ юмоси

Подписное

Совета Министров СССР и открытий я наб. д. 4/5

° Я °

Филиал ППП Патент, г. Ужгород., ул. Проектная, 4

Составитель

Редактор Н. Скворцова Техред С.

Заказ 4267/6 Тираж 756

ЦИНИПИ Государственного комитета по делам изобретений

113035 Москва Ж-35 Раь шска

====a=====a=== ===

В. Паклин

Беца Коооектор.Н. яцеьяу кая,
