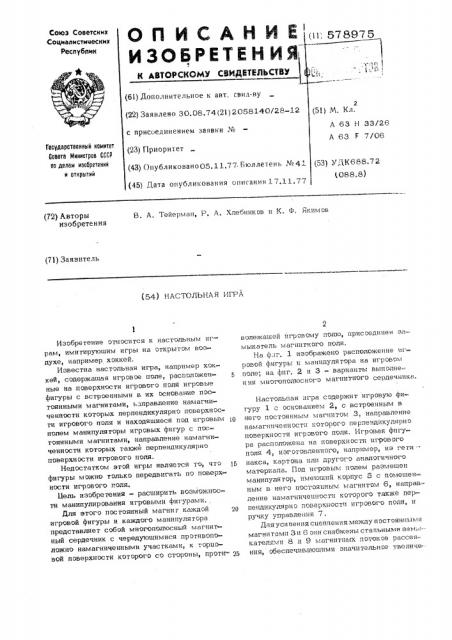

Союз Советских

Социалистических

Республик

О П И С А Н И Е ;втвэтв

ИЗОБРЕТЕН ИЙ (6!) Дополнительное к авт. свил-ву (22) Заявлено 30.08,74(21) 2058140/28-1 с присоединением заявки № (23) Приоритет (43) Оиубликовано05.11.77 Бюллетень ¹

) М. Кл.

А 63 Н ЗЗ/26

А 63 F 7/06

Государственный комитет

Соввта Министров СССР оо делам изобретений и открытий

) УЛК688.72 (088.8) (45) Лата опубликования описания 17.11. (72) Авторы изобретения

В. А. Тейерман, P. A. Хлебников и K. Ф. Якимов (71) Заявитель (54) НАСТОЛЬНАЯ ИГРА

20

Изобретение относится к настольным играм, имитируюшим игры на открытом воздухе, например хоккей.

Известна настольная игра, например хоккей, содержашая игровое поле, расположенные на поверхности игрового поля игровые фигуры с встроенными в их основание постоянными магнитами, ьаправление намагниченности которых перпендикулярно поверхности игрового поля и находяшиеся под игровым полем манипуляторы игровых фигур с постоянными магнитами, направление намагниченности которых также перпендикулярно поверхности игрового поля, Недостатком этой игры является то, что фигуры можно только передвигать по поверхности игрового поля.

11ель изобретения — расширить возможности манипулирования игровыми фигурами.

Для этого постоянный магнит каждой игровой фигуры и каждого манипулятора представляет собой многополюсный магнитный сердечник с чередуюшимися противоположно намагниченными участками, к торцовой поверхности которого со стороны, противолежашей игровому полто, присоединен за=. мыкатель магнитного поля, На флг. 1 изображено расположение игровой фигуры и манипулятора на игровом

З поле; на фпг. 2 и 3 - варианты выполне=ния многополюсного магнитного сердечника.

Настольная игра содержит игровую фигуру 1 с основанием 2, с встроенным в него постоянным магнитом 3. направление намагниченности которого перпендикулярно поверхности игрового поля. Игровая фигура расположена на поверхности игрового поля 4-, изготовленного, например„из гети.накса, картона или другого аналогичного материала. Под игровым полам размашен манипулятор, иметоший корпус 5 с помешенным в него постоянным магнитом 6, направ-= ление намагниченности которого также пер пендикулярно поверхности игрового поля, и ручку управления 7„

Дпя уснпенпя сцеппения между постоянными магнитамп Зи 6 они снабжены стапьными зам ..-. кателями 8 i 9 м агнитных потоков рассей = ния, Обеспечиваюшпми значнтальное увелича-.

578975

Составитель Л. Булгакова

Редактор Г, Кузьмина Техред Н. Андрейчук,Корректор H. Ковалева

Заказ 42 84/ 1 0 Тираж 505 Подписное

БНИИПИ Государственнного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 ние магнитных потоков в направлении, перпендикулярном плоскости игрового поля.

Постоянный магнит может быть выполнен в виде диска или кольца, при этом диск или кольцо могут быть составлены из отдельных секторов или выполнены монолитными.

При движении манипулятора вдоль поля или при его осевом вращении игровые фигуры совершают аналогичйые движения и voгут производить толкательные удары по шай- 1 бе и удары с поворота вращательным движением, перемещаясь при этом в любом направлении вдоль поверхности игрового поля.

Формула изобретения

Настюц ная игра, например хоккей, содержащая игровое поле, расположенные на поверхности игрового поля игровые фигуры с встроенными в их основание постоянными магнитами, направление намагниченности которых перпендикулярно поверхности игрового поля, и йаходящиеся. под игровым полем манипуляторы игровых фигур с посTcQHBblMB магни ами> направление намагниченности которых также перпендикулярно поверхности игрового поля, о т л и ч а ющ а я с я тем, что, с целью расширения возможности манипулирования игровыми фигурами, постоянный магнит каждой игровой фигуры и каждого манипулятора представляет собой многополюсный магнитный сердечник с чередующимися противоположно намагниченными участками, к торцовой поверхности которого со стороны, противолежащей . игровому полю, присоединен замыкатель магнитного .поля.
