Устройство для изготовления изделий с винтовыми гофрами
Патент 579071
Авторы
Устройство для изготовления изделий с винтовыми гофрами
Иллюстрации
Реферат
I

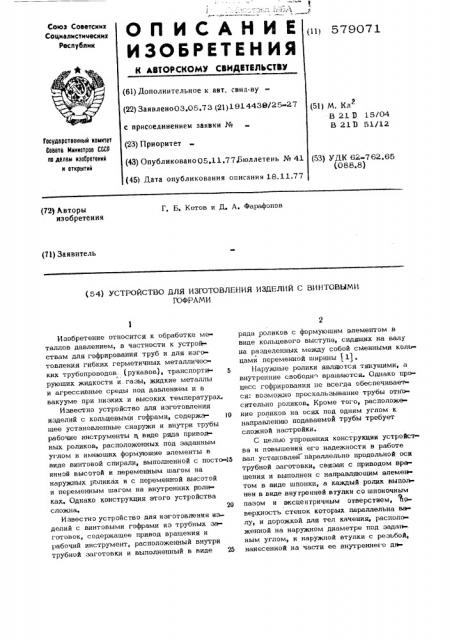

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К ЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 579071 (6!) Дополнительное к авт. свил-ву (22) Заявлеио03.05,73 (2l) 1914438/25 27 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.11.77Бюллетень № 41 (51) М. Кл
В 21 3 15/04
В 21 3 51/12
Государстоеииый иоиитет
Совета Нииистроа СССР по делая иэооретеиий и открытий (53) УДК 62-762.65 (088.8) (45) Дата опубликования описания 18.11.77 (72) Авторы изобретения
Г, Б, Котов и Д, А. Фарафонов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ С ВИНТОВЫМИ
ГОФРАМИ
Изобретение относится к обработке ме таллов давлением, в частности к устрой» ствам для гофрирования труб и для изготовления гибких герметичных металличе ких трубопроводов. (рукавов), транспортирующих жидкости и газы, жидкие металлы и агрессивные среды под давлением и в вакууме при низких и высоких температурах.
Известно устройство для изготовления изделий с кольцевыми гофрами, содержа- l0 щее установленные снаружи и внутри трубы рабочие инструменты в, виде ряда приводных роликов, расположенных под заданным углом и имеющих формуюшие элементы в виде винтовой спирали, выполненной с посто 15 янной высотой и переменным шагом на наружных роликах и с переменной высотой и переменным шагом на внутренних роликах. Однако конструкция этого устройства сложна. 20
Известно устройство для изготовления изделий с винтовыми гофрами из трубных заготовок, содержащее привод вра1цения и рабочий инструмент, расположенный внутри трубной заготовки и выполненный в виде 25 ряда роликов с формуюшим элементом в виде кольцевого выступа, сидящих на валу на разделенных между собой сМенными кольцами переменной ширины (1).
Наружные ролики являются тянущими, а внутренние свободн вращаются Однако процесс гофрирования не всегда обеспечиваеч ся: возможно проскальзывание трубы отно» сительно роликов. Кроме того, расположе» ние роликов на осях под одним углом к направлению подаваемой трубы требует сложной настройки.
С целью упрощения конструкции устройст ва и повышения его надежности в работе вал установлен параллельно продольной оси трубной заготовки, связан с приводом вращения и выполнен с направляющим элемен том в виде шпонки, а каждый ролик выполнен в виде внутренней втулки со шпоночным пазом и эксцентричным отверстием, 9roверхность стенок которых параллельна ва» лу, и дорожкой для тел качения, располо»женной на наружном диаметре под задан-. ным углом, и наружной втулки с резьбой, нанесенной на части ее внутреннего ди»
579071 ружном диаметре гайки. Внутренние поверхности 18 и 19 соответственно гайки и гладкой части втулки 14 образуют дорож» ку для теп качения 13. Ца втулке 14 жестк закреплен формующий элемент в виде коль цевого выступа 20, а сама втулка расположена под заданным углом И к оситрубной заготовки.
Если эксцентриситет 9 внутренней втут ки 9 постоянен, то диаметр формуюших эпе ментов роликов должен постепенно увеличи. ваться, и наоборот. Наружную втулку мож но соединять с внутренней при помощи подшипника.
Количество формуюших роликов 2 может быть различным. и зависит от высоты гофра. и толщины стенки трубной заготовки.
Дпя удержания трубной заготовки от вра щения используют захват 21.
Работает устройство следующим образомм.
Трубная заготовка 1 при помощи захва» та 21 надевается на первые два-три ролика 2. Формование и перемещение трубы осуществляется изнутри формуюшими роли» ками при вращении вала 3 и штанги 7 от привода станка.
Основные параметры действующей модели устройствае изготовленной для гофрирова ния рукавов диаметром 70 мм из трубной заготовки 71 мм и толщиной стенки
0,25 мм, сваренных контактно-роликовой сваркой:
68, 68,5, 65, 66, 67, 69, 69, 69 от 83 до 97%
4 20 ;
4 20 ; о
3 30;
2 6
4 20(4
3 е
1 30;
4 20 ;
4 20
3 50 е
4Д
1 30;
6,5;
Фактический профиль, полученный моделью, мм аметра и взаимодействующей с наружной резьбой гайки, причем внутренние поверх. ности гайки с гладкой частью наружной втулки образуют дорожку дпя качения, а кольцевой выступ закреплен на паружной втулке, расположенной под заданным уг=лом.
Иа фиг. 1 показано устройство, общий вид; на фпг. 2 - то же, вид по стрелке А на фиг. l. на фиг. 3 - внутренняя втулка; на фиг. 4 - то же, вид сбоку.
Устройство для изготовления изделий с винтовыми гофрами содержит рабочий инструмент, расположенный внутри труб ной заготовки 1 и выполненный в виде ряда формуюших роликов 2, сидящих на в .лу 3 и разделенных между собой сменны ми кольцами 4 переменной ширины. Гайка 5 скрепляет набор роликов и колец на валу 3, который расположен параллельно продольной оси 6 трубной заготовки 1, свя. зан при помощи штанги 7 с приводом вра щения (на чертеже не показан) и выполнен с направлякшим элементом 8 в виде шпонки. Каждый ролик 2 состоит из внут ренней втулки 9 со шпоночным пазом 10 и эксцентричным отверстием 11 поверхность стенок которых параллельна валу, и дорож кой 12 для теп качения 13, расположенной под заданным углом о к оси заготовкии SO и наружной втулки 14 и гайки 15. Резьба
1 6 на части внутреннего диаметра втулки
14 взаимодействует с резьбой 17 на на=
Количество формуюшлх роликов, шт
Диаметры формуюших роликов, мм
Соотношение диаметров ролика и трубы
Угол наклона, формуюших роликов равен соответственно
Ширина кольца между роликами соответ ственно, мм
59е 60е 61е 62е . 63е
6, 4, 3,5е 2е5е е5
>е 1е
Шаг гофра 5,5
Высота гофра 7; диаметр рукава 84,5.
579071
/, Для гофрирования рукава диаметром
70 мм из трубной заготовки диаметром
71 мм с то1ш!йной стенки 0,35 мг требуется 12 роликов.
5 формула изобретения
Устройство для изготовленияи изделий с винтовыми гофрами из трубных заготовок, содержащее привод вращения и рабочий инструмент, расположенный внутри трубной заготовки и выполненный в виде ряда ролиК0В с формующим алементом в виде кольцевого выступа, сидящих на валу и разделен ных между собой сменньГми кольцами переменной ширины, о т л и ч а ю ш е е с я тем, что, с целью упрощения и повышения надежности констру ции, вал установлен параллельно продольной оси трубной заг<ьтовкр1связан с приводом вращения и вь 5 <6 <е у 20 2 полнен с направляющим алементом в виде шпонки, а каждый ролик выполнен в виде внутренней втулки со шпоночным пазом и эксцентричным отверстием, поверхность стенок которых параллельна валу, и дорож кой для тел качения, расположенной на наружном диаметре под заданным углом, и наружной втулки с резьбой, сделанной на части ее внутреннего диаметра и взаимс действуюшей с наружной резьбой гайки, причем внутренняя поверхность гайки с гладкой частью наружной втулки образуют дорожку для качения, а кольцевой выступ закреплен на наружной втулке, расположен ной под заданным углом, Источники информации, принятые во вни мание при акспертизе:
1. Авторское свидетельство ¹ 238508. кл. В 21 В 15/04; 1968, 579071
