Реферат



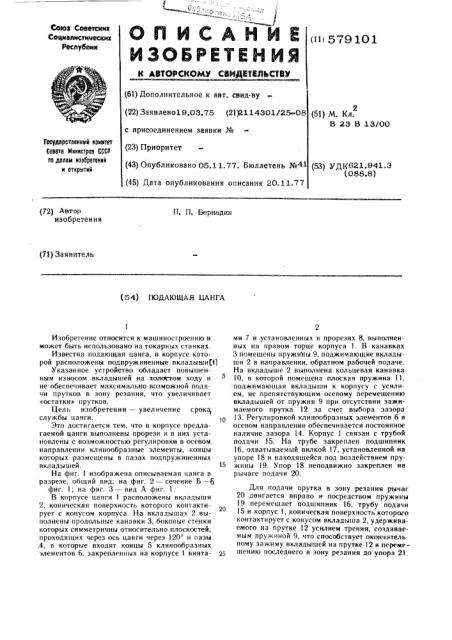

Союз Советских

С©@иалистических

Республик (111 579 1О 1 (61) Дополнительное к авт. свид-ву (22) Заявлено19.03.75 (21Я114301/25-08 с присоединением заявки № (23) Приоритет (51) М. Кл.

В 23 И 13/00

Гооудвротвенный номнтот

Совета Мннкатров СССР оо долом нзаоретаннй н открытнй (43) Опубликовано 05.11.77. Бюллетень №41 (53) УД1<621,941.3 (088.8) (45) Дата опубликования описания 20.11.77 (72) Автор изобретения

П. П. Бернардин (71) Заявитель (54) ПОДАЮЩАЯ БАНГА

Изобретение относится к машиностроению и может быть использовано на токарных станках.

Известна подающая цанга, в корпусе которой расположены подпружиненные вкладыши(1)

Указанное устройетво обладает повышенным износом вкладышей на холстом ходу и не обеспечивает максимально возможной подачи прутков в зону резания, что увеличивает

«остатки» прутков.

Цель изобретения — увеличение срока, службы цанги.

Это достигается тем, что в корпусе предлагаемой цанги выполнены прорези и в них установлены с возможностью регулировки в осевом направлении клинообразные элементы, концы которых размещены в пазах подпружиненных вкладышей. 15

Нг фиг. 1 изображена описываемая панга в разрезе, общий вид; на фиг. 2 — сечение Б — 6 фиг. 1; на фиг. 3 — вид А фиг. 1.

В корпусе цанги 1 расположены вкладыши

2, коническая поверхность которого контакти 20 рует с конусом корпуса. На вкладышах 2 выполнены продольные канавки 3, боковые стенки которых симметричны относительно плоскостей, проходящих через ось цанги через 120 и пазы .4, в которые входят концы 5 клинообразных, элементов 6, закрепленных на корпусе 1 винта- 25

2 ми 7 и установленных в прорезях 8, выполненных на правом торце корпуса l. Б канавках

3 помещены пружины 9, поджимающие вкладыши 2 в направлении, обратном рабочей подаче.

На вкладыше 2 выполнена кольцевая канавка

10, в которой помещена плоская пружина 11, поджимающая вкладыши к корпусу с усилием, не препятствующим осевому перемещению вкладышей от пружин 9 при отсутствии зажимаемого прутка 12 за счет выбора зазора

13. Регулировкой клинообразных элементов 6 в осевом направлении обеспечивается постоянное наличие зазора 14. Корпус 1 связан с трубой подачи 15. На трубе закреплен подшипник !

6, охватываемый вилкой 17, установленной на упоре 18 и находящейся под воздействием пружины 19. Упор 18 неподвижно закреплен на рычаге подачи 20.

Для подачи прутка в зону резания рычаг

20 двигается вправо и посредством пружины

l9 перемещает подшипник 16, трубу подачи

15 и корпус 1, коническая поверхность которого контактирует с конусом вкладыша 2, удерживаемого на прутке 12 усилием трения, создаваемым пружиной 9, что способствует окончательному зажиму вкладышей на прутке 12 и перемещению последнего в зону резания до упора 21.

579I0!! (ри8. 2

Составитель Л. Ярко

Техред О.,!(уговая К!арректор С Шекмар

Редактор И. Бродская

Заказ 4300Д6 Т н рад(1207 Г1одоисное!

1!4Г!И!11т Государственного комитета (:ов<:га Министров (.ССР по делам изобретений и открытий

I I 3035, Москва. Ж-. !5, Раугоская наг, л 4!6

Филиал !Ill!! «!!агент», г Ужгород, ул Iр н.н(наи, 4

Освобожденне прутка осуществляется перемещеннем,трубы зажнма в обратном напрааленнн.

Подающая цанга, в коривусе которой расположены поднруянненние вкладыши, отличающаяся тем, что, с целью увеличения срока службы, в корпусе выполнены прорезн н в ннх установлены с возможностью регулировки в осевом направленнн клннообраэные элементы, концы которых размещены в пазах подпружнненных вкладышей.

Источники информации, принятые во анями нне прн экспертизе: !. Авторское свидетельство ¹ 228466, кл.

В 23 В 13/00, 1965.
