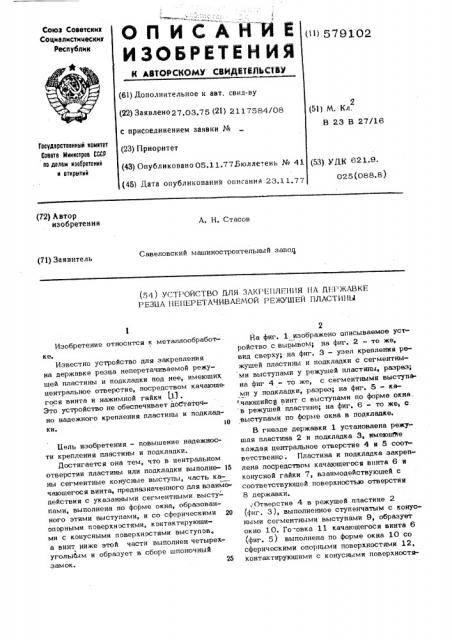

ОПИСАН

Союз Советских

Социалистических

Республик (11) 579102 (6l) Дополнительное к авт. свид-ву (22) Заявлено 27,03,75 (21) 2117584/08 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.11.77Бюллетеиь № 41 (45) 11ата опубликования описаний 23.11,77 (51) М. Кл.

В 23 В 27/16

Государственный комитет

Совета Министроа СССР оо делам изобретений и открытий (53) УДК 621.9*

025 (088.8) (72) Автор изобретения

А. H. Стасов

Савеловский машиностроительный завод (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗА1(РЕ1!ЛЕ1111Я 11А ДЕРЛ(АВКЕ

РЕЗБА 11Е11ЕРЕТАЧИВАЕИОЙ РЕЖУШЕЙ ПЛАСТИ11Ы

Изобретение относится к металлообработке.

Известно устройство для закрепления на державке резца неперетачиваемой режущей пластины и подкладки под нее, имеющих центральное отверстие, посредством качающегося винта и нажимной гайки Ы .

Это устройство не обеспечивает дот. таточно надежного крепления пластины и подкладки. l0

Бель изобретения — повышение надежности крепления пластины и подкладки.

Достигается она тем, что в центральном отверстии пластины или подкладки выполне 15 ны сегментные конусные выступы, часть качающегося винта, предназначенного для взаимодействия с указанными сегментными выступами, выполнена по форме окна, образованного этими выступами, и со сферическими 2О опорными поверхностями, контактирующими с конусными поверхностями выступов„ а винт ниже этой части выполнен четырехЪ угольЖ м и образует в сборе шпоночный замок. 25

На фиг. 1 изображено описываемое устройство с вырывом; HB фиг. 2 — то же, вид сверху;- на фиг. 3 — узел крепления режущей IIJTBGTHHbI и подкладки с сегментными выступами у режущей пластины, разрез; на фиг 4 - то же, с сегментными выступами у подкладки, разрез; на фиг. 5 — ка чающийся винт с выступами по форме окна в режущей пластине; на фиг. 6 — то же, с выступами по форме окна в подкладке.

В гнезде державки 1 установлена режущая пластина 2 и подкладка 3, имеюпттте каждая центральное отверстие 4 и 5 соответственно . Пластина и подкладка закреплена посредством качающегося винта 6 и конусной гайки 7, взаимодействующей с соответствующей поверхностью отверстия

8 державки. ., Отверстие 4 в режущей ппастине 2 (фиг. 3), выполненное ступенчатым с конусными сегментными выступами 9, образует окно 10. Го".овка 11 качающегося винта 6 (фиг. 5) выполнена по форме окна 10 со сферическими опорными поверхностями 12, контактирующими с конусными поверхностя579102 ми 13 сегментных выступов, а часть 14 винта ниже головки выполнена четырехуголь ной и образует.в сборе шпоночный замок.

Сегментные конусные выступы 15 {фиг. 4) могут быть выполнены в подкладке 3, отверстие которой имеет ступенчатую форму.

Головка 16 качающегося винта (фиг. 6), ( входящая в цилиндрическое отверстие. режущей пластины, выполнена бочкообразной, часть 17 винта, взаимодействующая с сегментными выступами подкладки,. имеет форму окна, образованного в подкладке конусными выступами, и сферические опорные поверхности 18, часть 19 винта,, расположенная ниже сферических опорных поверхностей, выполнена четырехугольной.

При эавертывании гайки 7 винт 6 переме щается вдоль оси, сферические опорные поверхности винта взаимодействуют с сегмент ными выступами режущей пластины (или подкладки), что обеспечивает поворот винта вокруг точки 20 и надежное прижатие пластины к опорным поверхностям гнезда держав. ки.

Незначительный изгиб винта, обусловлен ный его упругими свойствами, повышает на» дежность крепления.

Для замены режущей пластины .или ее поворота гайку 7 вывертывают на величину обеспечивающую подъем нижней линии 21 четырехугольного сечения винта выше точки о

22, поворачивают винт на 90, снимают или поворачивают режущую пластину, затем совмещают лыски 23 и 24 винта с плоскос тями 25 и 26 сегментных выступов, опускают пластину до контакта с подкладкой, о поворачивают винт на 90 и завертывают гайку, Описываемое устройство обеспечивает надежность крепления пластины и быстрый сьем ее.

Формула изобретения

Устройство для закрепления на державке резца неперетачиваемой режущей пластины и подкладки под нее, имею них центральное отверстие, посредством качающегося винта и нажимной гайки, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности крепления пластины и подкладки, в пентральном отверстии одной из них выполнены сегментные конусные выступы, часть качаю щегося винта, предназначенная для взаимодействия с сегментными выступами, выполнена по форме окна, образованного этими выступами, и со сферическйми опорными по верхностями; контактирующими с конусными поверхностями выступов, а винт ниже этой части выполнен четырехугольным и образуе. в сборе шпоночный,замок.

Источники информации, принятые во вни мание при экспертизе:

1. Авторское свидетельство !4 481373, кл. В 23 В 27/16, 1973.
