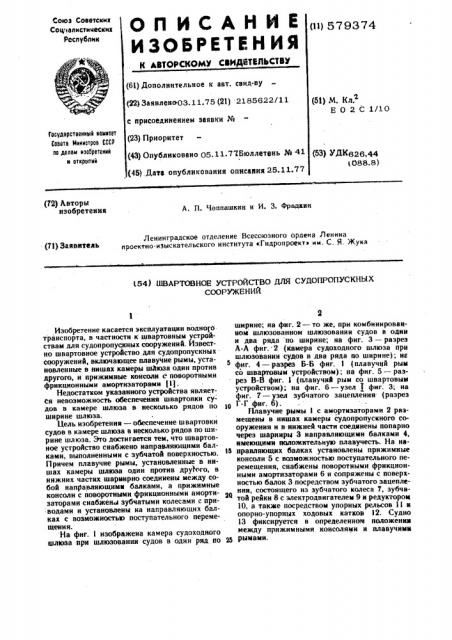

Изобретение касается эксплуатации водного транспорта, в частности к швартовным устройствам для судопропускных сооружений. Известно швартовное устройство для судопропускных сооружений, включающее плавучие рымы, установленные в нишах камеры шлюза один против другого, и прижимные консоли с поворотными фрикционными амортизаторами (11.

Недостатком укаэанного устройства является невозможность обеспечения швартовки судов в камере шлюза в несколько рядов по 10 ширине шлюза.

Цель изобретения — обеспечение швартовки судов в камере шлюза в несколько рядов по ширине шлюза. Это достигается тем, что швартовное устройство снабжено направляющими балками, выполненными с зубчатой поверхностью.

Причем плавучие рымы, установленные в нишах камеры шлюза один против друтого, в нижних частях шарнирно соединены между собой направляющими балками, а прижимные консоли с поворотными фрикционными амортизаторами снабжены зубчатыми колесами с приводами и установлены на направляющих балках с возможностью поступательного перемещения.

На фиг. 1 изображена камера судоходного шлюза при шлюзовании судов в один ряд по 25

2 ширине; на фиг. 2 — то же, при комбинированном шлюзованном шлюзовании судов в один и два ряда по ширине; на фиг. 3 — разрез

А-А фиг. 2 (камера судоходного шлюза при шлюзовании судов в два ряда по ширине); нв фиг. 4 — разрез Б-Б фиг. 1 (плавучий рым со швартовым устройством); на фиг. 5 — разрез В-В фнг. 1 (плавучий рым со швартовым устройством); на фиг. б — узел 1 фиг. 3; на фиг. 7 — узел зубчатого зацепления (разрез

Г-Г фиг. 6).

Илавучие рымы 1 с амортизаторами 2 размещены в нишах камеры судопропускного сооружения и в-нижней части соединены попарно через шарниры 3 направляющими балками 4, имеющими ткмтожнтельную плавучесть. На направляющих балках установлены прижимные консоли 5 с возможностью поступательного перемещения, снабжены поворотными фрикционными амортизаторами 6 и сопряжены с поверхностью балок 3 посредством зубчатого зацепления, состоящего нз зубчатого колеса 7, зубчатой рейки 8 с электродвигателем 9 и редуктором

10, а также посредством упорных рельсов 11 и опорно-упорных ходовых катков 2. Судно

13 фиксируется в определенном положения между прижимными консолямн и плавучимп рымами.

579 374

Формула изобрегекия

При швартовке одного судна по ширине камеры прижимная консоль 5 с поворотными фвикционными амортизаторами 6 перемещается по направлению к судну 13 и, касаясь его борта, перемещается поперек камеры до тех иор, пока противоположный борт судна не коснется рыма 1, снабженного амортизатором 2.

При этом происходит надежное закрепление судна в фиксированном положении. Можно производить следующие операции шлюзования судна. При наполнении или опорожнении камеры судоходного шлюза происходит перемещение судна 13 по вертикали вверх или вниз совместно с рымом 1, консолью 5 и балкой

4,имеющей положительную плавучесть и попарно соединяющей противолежащие плавучие рымы через шарниры 3.

При окончании шлюзования прижимная консоль 5 перемещается по направлению от борта судна 13, судно получает возможность

Поступательного движения и выходит из камеры, Перемещение консоли 5 поперек камеры происходит за счет электродвигателя 9 с редуктором 10, приводящим в движение колесо 7, которое перемещается совместно с прижимной консолью по рейке 8, неподвижно закрепленной иа балке 4.

Для устранения возможности перекоса и заклинивания консоли 5 ее перемещение осуществляется через клтки 12 и рельсы 11, закрепленные на балке 4.

При навале судна 13 на консоль 5 с усилием, большим расчетного, во избежанив поломки консоли, последняя может перемещаться под действием силы навала за счет автоматического включения электродвигателя 9 в тормозной режим работы, Д

При швартовке судов в два ряда по ширине камеры консоли 5 предварительно неремещаютсН цримерна на середину поперечного сечения камеры так, чтобы не мешать движению судов при входе. Затем часть консолей 5 (через одну по длине камеры) прижимает первое вошедшее судно 13 к рымам l одной стороны камеры, а оставшаяся часть консолей 5 прижимает второе судно 13 к рымам 1 другой стороны камеры, надежно удерживая суда при шлюзовании. По окончании шлюзования прижимные консоли по36 очередно перемещаются от судов, позволяя им свободно выходить из камеры.

О

Швартовное устройство для судопропускных сооружений, включающее плавучие рымы, установленные в нишах камеры шлюза один против другого, и прижимные консоли с поворотными фрикционными аМортизаторами, оглиЮ чающееся тем, что, с целью обеспечения швартовки судов в камере шлюза в несколько рядов по ширине шлюза, шварховное устройство снабжено направляющими балками с зубчатой поверхностью, плавучие рымы в нижних частях шарнирно соединены между собой направляющими балками, а прижимные консоли снабжены зубчатыми колесами с приводами и установлены на направляющих балках с возможностью поступательного перемещения.
