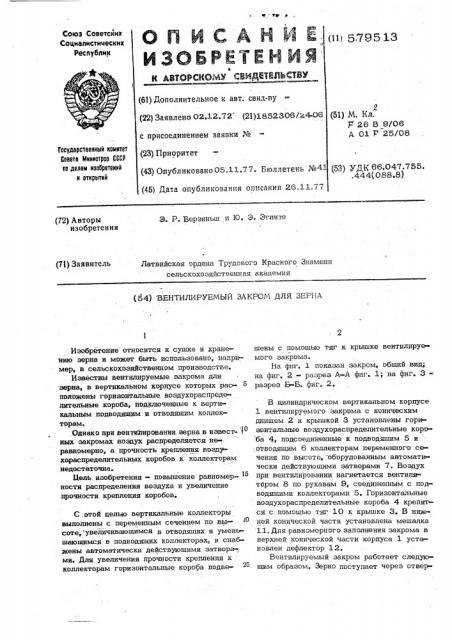

О Й Й C A И И Е- (и, в..- вз1з
ИЗОБРЕТЕН КЯ
Союз Советских
Социалистических
Республик
К АВХОРСИОЫУ СВИДИЕЙЬСПЭУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.12.72 (21)1852306/а4-06 с присоединением заявки № (23} Приоритет
2 (5!) М. Кл.
F 26 В 9/06
А 01 Т 25/08
Государственный комитет
Совета Министров СССР по делам изобретений н открытий (43) Опубликоваио05.11.77. Бюллетень №4 (53} УДК 66.047.755. . 444(088. 8) (45) Дата опубликования описания 26.11.77
Э. P. Берзиньш и 10. З. Эглите (72) Авторы изобретения (7!) Заявитель
Латвийская ордена Трудового Красного Знамени сельскохозяйственная академия
{54) ВЕНТИЛИРУЕМЫЙ ЗАКРОМ ДЛЯ ЗЕРНА
Изобретение относится к сушке и хранению зерна и может быть использовано, например, в сельскохозяйственном производстве.
Известны вентилируемые закрома для зерна, в вертикальном корпусе которых расположены горизонтальные воздухораспределительные короба, подключенные к верти- кальным подводящим и отводящим коллекторам. . Однако при вентилировании зерна в иэвест. то ных закромах воздух распределяется не равномерно, а прочность крепления воздухораспределительных коробов к коллекторам недостаточна.
Бель. изобретения - повышение равномер- И ности распределения воздуха и увеличение прочности крепления коробов.
С этой целью вертикальные коллекторы выполнены с переменным сечением по высоте, увеличивающимся в отводящих и уменьшающимся в подводящих коллекторах, и снабжены автоматически действующими затвора-, ми. Для увеличения прочности крепления к коллекторам горизонтальные короба подвешены с помощью тяг к крышке вентилируемого закрома.
На фпг. 1 показан закром, общий вид; на фиг, 2 — разрез А-A фпг. 1; на фиг. 3разрез Б-Б. фиг. 2.
В цилиндрическом вертикальном корпусе
1 вентилируемого закрома с коническим днищем 2 и крышкой 3 установлены горизонтальные воздухораспределительные коро ба 4, подсоединенные к подводящим 5 и отводящим 6 коллекторам переменного сечения по высоте, оборудованным автоматически действующими затворами 7 ° Воздух при вентилировании нагнетается вентилятором 8 по рукавам 9, соединенным с подводящими коллекторами 5. Горизонтальные воздухораспределительные короба 4 крепятся с помощью тяг 10 к крышке 3. В нижней конической части установлена мешалка 11. Для равномерного заполнения закрома в верхней конической части корпуса 1 установлен дефлектор 12.
Вентилируемый закром работает следующим образом. Зерно поступает через отверстие над дефлектором и равномерно заполияет внутренний объем закрома, Воздух нагиетается вентилятором по рукавам и посту. паст в подводящие коллекторы, а иэ иих - в горизонтальные воэдухораспределительиые короба, соединенные с этими коллекторами. Затем воздух выходит в зерновую насыпь и переходит в ближайший воэду х Орас иределител ьиый короб, соединенный с отводящим коллектором, БлагogQpB пере меш Ому сечени о коллекторов достигается . равномерное расиределопие воздуха в на сыпи °
1!ри частичном заполнении закрома автоматически действующие затворы закрывают коллектор в ближайшей от поверхности насыпи точке.
Формула изобретения
1. Вентилируемый закром для зерна, содержащий вертикальный корпус с расположенными внутри горизонтальными < возду5 хораспределительными коробами, подключенными к вертикальным подводящим и отводящим. коллекторам, о т л и ч а ю щ и йс я тем, что, с целью обеспечения равномерного распределения воздуха, коллек10 торы выполнены с переменным сечением по высоте, увеличивающимся в отводящих и уменьшающимся в подводящих коллектс рах, и снабжены автоматически действую шими затворами.
15 2. Закром по п. 1, о т л и ч а .юшийся тем, что; с целью увеличения прочности, короба подвешены к крышке
С ПОМОЩЬЮ ТЯГ, Ф
А-А
