Детектор электромагнитных сигналов

Детектор электромагнитных сигналов

Иллюстрации

Показать все

Реферат



МЪ |н т но- « ччлекее

С л а

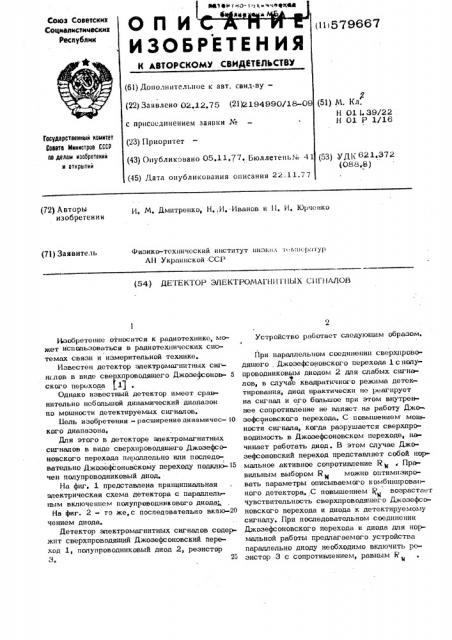

ОП И

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (111579667

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (51) М. Ка.

Н 01 L 39/22 .

Н 01 P 1/16 (22) Заявлено 02,12,75 (21)2194990/18-09

Государственный «оннтет

Совета Ннннстров СССР оо делаы нзобретеннй н ат«рытнй (23) Приоритет (53) УД!< 62 1,372 (088.9) (43) Опубликовано 05.11.77. БюллетеньN. 41 (45) Дата опубликования описания 22.11.77 (72) Авторы изобретения

И, М, Дмитренко, Н,,И, Иванов и И. И, Юрченко

Физико-технический институт ниэкпл ч:мператур

АН Украинской ССР (71) Заявитель (54) ДЕТЕКТОР ЭЛЕКТРОМАГН11 1 11ЫХ С11111ЛЛОВ с присоединением заявки ¹

Изобретение относится к радиотехнике, может использоваться в радиотехнических системах связи и измерительной технике.

Известен детектор эпектромагнитных сиг нглов в виде сверхпроводящего Джозефсонов- 5 ского перехода (1)

Однако известный детектор имеет срав нительно небольшой динамический диапазон по мощности детектируемых сигналов, Бель изобретения - расширение пииамичес- 1О кого диапазона, Для этого в детекторе эпектромагнитных сигналов в виде сверхпроводящего Джоэефс новского перехода параллельно или последовательно Джозефсоновскому переходу подклк -15 чен полупроводниковый диод, На фиг. 1 представлена принципиальная электрическая схема детектора с параллельным включением полупроводникового диода

Hs фиг. 2 - то же,c поспецоватепьно вкпк 20 чением диода.

Детектор электромагнитных сигналов содержит сверхпроводящий Джоэефсоновский пере ход 1, полупроводниковый диод 2, резистор

3. 25

Устройство работает следующим образом, При параллельном соединении сверхпроводящего, Джозефсоновского перехода 1 с полупроводниковым диодом 2 для слабых сигнаФ лов, в случае квадратичного режима детектирования, диод практически не реагирует на сигнал и cI o большое при этом внутреннее сопротивление не влияет на работу Джо зефсоновского перехода. С повышением мощ ности сигнала, когда разрушается сверхпроводимость в Джоэефсоновском переходе, начинает работать диод, В этом случае Джозефсоновский переход представляет собой нормальное активное сопротивление Я,, Правильным выбором R „можно оптимизировать параметры описываемого комбинирова ;— ного детектора..С повышением g возрастает чувствительность сверхпроводящего Джозефсоновского перехода и диода к детектируемому сигналу. При последовательном соединении

Джоэефсоновского перехода и диода для нормальной работы предлагаемого устройства параллельно диоду необходимо включить резистор 3 с сопротивлением, равным R н

"5 79667

fèã.2 Риг. 1

Составитель =. . 1юбмъмиьа

Техред М. 0упа Корректор П. Макаревич

Редактор Б. Федотов

Заказ 4403/48 Тираж 976 П одписное

ИНИИПИ Государственного Комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент, г, Ужгород, ул. Проектная, 4

Формула изобретения

Детектор зпектромагнитных сигналов в виде сверхпроводящего Джозефсоновского нерехода, отличающийся тем, что, 5 с целью расширения динамического диапазона, параллельно нли последовательно Джозефсэновского переходу подключен попупроводнико» вый диод.

Источники информации, принятые во внимание при экспертизе:

1.А.Н.Ь Гче .. ЙЕ Тгаиа Мр н.

1975,Ъ, ll,ð. 2.,р. 794..
