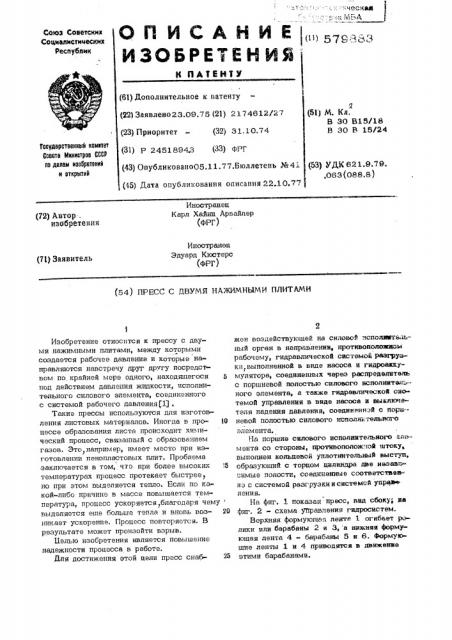

Пресс с двумя нажимными плитами
Иллюстрации
Реферат
579883
Засыпка 7 с помощью не изображенных на чертеже устройств вытягивается на либ нию прессования ° Выходящий спрессованный лист 8 снимается специальнйми, также не изображенными на чертеже, устройствами.
В области прессования предусмотрена верхняя опорная конструкция 9 взаимодействуюma« с нижней опорной конструкцией 10.
Опорные конструкции, 9 и 10 состоят
«э очяельных поперечин 11 и 12, расположенных напротив друг друга, Каждая пара поперечин скреплена между собой силовыми исполнительными элементами 13, выполненными в виде гидравлических пар цилиндрпоршень. Образуются отдельные силовые д элементы сжатия. Между поперечинами 11 и формуюшей лентой 1 находится нажимная
«лита 14, а между формующей лентой 4 и поперечинами 12 - нажимная плита 15.
Между обращенными друг к другу сторо- !0 нами нажимных нлит 14 и 15 и форму ощими лентами 1 и 4 расположены бесконечные втулочно-роликовые цепи 16, по котся рым формующие ленты 1 и 4. обкатывают нажимные плиты и которые движутся в вер- 25 тикальной продольной плоскости вокруг последних. Ролики втулочно-роликовых цепей
16 передают как давление, так и тепло от нажимных плит на формующие ленты и тем самым на формуемый лист. 30
При внезапном возникновении перегрузок, действующих на лист 8, устройство быстрой разгрузки раздвигает все исполнительные силовые элементы 13 на определенное расстояние, При этом нажимные нлиты отпускаются и возрастание давления в устройстве предотвращается.
Система рабочего. давления от насоса
17 подает жидкость из бака 18 через трех позиционный распределитель 19 к отверсти- 4О ям 20 штоковой полости исполнительных элементов 13, присоединенных к трубопроиоду 21.
Исполнительные элементы 13 работают на растяжение, под действием которого в полостях 22 поршни 23 перемещаются, Это перемещение продолжается до тех пор, пока кольцевая соосная с поршнем 23, уплотни тельная перемычка 24 не будет прилегать к торцевой поверхности 25, концевой крыш- 5О ки исполнительного элемента 13. Так образуется упор, определяющий ход исполнительйого элемента 13 и тем „самым, толщину листа 8.
Устройство быстрой разгрузки содержит г«дрос«стиму paarðóýêè и систему управле«ия. Г«дросистэма разгрузки содержит на. оос 26, который подает жидкость иэ бака
18 через трэхпозиционный распределитель
37, трубопровод 28 и отверстие 29 в порш-,"й невую полость исполнительных элементов
13. Перед распределителем 27 включен гидроаккумулятор, заряжаемый при закрытом распределителе от насоса 26.
Система управления работает от насоса
30, забирающего жидкость из бака 18 и подающего ее по трубопроводу 31 к отверстиям 32 в замкнутую полость 33, образованную уплотнительной перемычкой 24, прилегающей при нормальной эксплуатации
/ к поверхности 25. Создаваемое насосом 30 давление направлено против рабочего давления. А так как оно меньше рабочего и действует только на сравнительно малую поверхность, то безусловно преодолеваеч
:.ся рабочим давлением насоса 17. Выключатель 34 системы управления реагирует на падение давления в трубопроводе 31 и подает
1 при этом электрический сигнал по проводу 35 на электромагнитные распределители
19 и 27.
Если лист 8 на линии прессования подвергается слишком сильному сжатию, то давление в камерах исполнительных элементов не в состоянии выдержать эту противодействующую силу. Поршни 23 перемещаются, уплотнение кольцевой перемычки 24 относительно поверхности 25 нарушается и управляющее давление, поддерживаемое насосом 30 в трубопроводе 31, нарушается, На падение давления реагирует выключатель 34, устанавливающий распределитель
27 в положение, указанное на фиг. 2 слева.
Давление от насоса 26 подается через трубопроводы 28 гидросистемы разгрузки на поршень 23 и тот выдвигается на определенную величину вплоть до упора. Внезапное увеличение объема покрывается гидроаккумулятором 36, создающим запас находящейся под давлением рабочей среды для первого воздействия на: поршень 23. Одновременно с распределителем 27 распределитель 19 пе.реводится в положение, изображенное на фиг.
2 справа. При этом полости 22 отсоединяются от насоса 17 рабочей гидросистемы.
Таким образом давление разгрузки не работает против рабочего давления. формула изобретения
1. Пресс с двумя нажимными плитами, между которыми установлен силовой исполнительный элемент, выполненный в sage пары цилиндр-поршень, соединенный через распределитель с системой рабочего давления, отличающийся тем,что, с целью повышения надежности пресса в работе,он снабжен воздействующей на силовой исполнительный элемент в направлении, противоположном рабочему, гидравлической
579883
5 системой разгрузки, выполненной в виде насоса и гидрощкумулятора соединенных через распределитель с поршневой полостью силового исполнительного елемента, а также гидравлической системой управлении в виде насоса и выключатели падения давления, соединенной с поршневой полостью силового исполнительного элемента.
2. Пресс по и. 1, о т л и ч а ю m и йс.а тем, что на поршне силового исполние тельного элемента со стороны, ротивополож ной штоку выполнен кольцевой уплотнитеюааиай ййступ, образующий с торцом пилиндра две независимые полости, соединенные ccxrrs дтвенно с системой разгрузки и системой управления.
Источники информации, принятые во вию мание при експертиэе
1. Патент ФРГМ 2242999, хл. В SOS 16/ ф
1973.
