Реферат

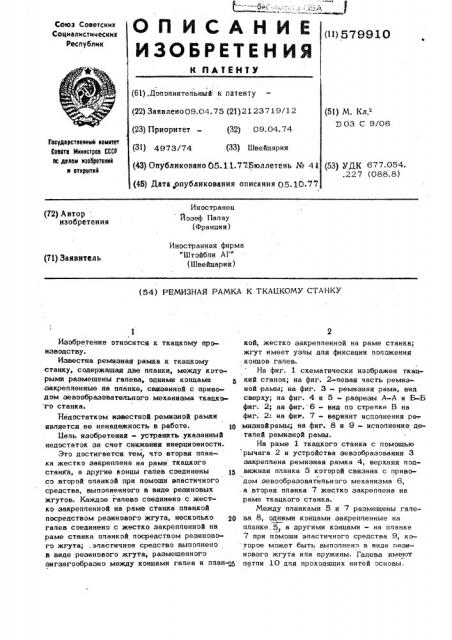

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ (61),йопопнитепьный к патенту (22) Заявлено 09.04.75 (21) 2123719/12 (23) Приоритет - (32) 09. 04. 74 (3! ) 4973/74 (33) Швейцария (43) Опубликовано 05.11.77Бюллетень № 41

Союз Советских

Социалистических

Республик (11) 67991О (Я) М. Кл.

13 03 С 9/06

Государствонный хомхтот

Совета Микнстров СССР ос диам хэооРотоамй

В отхРытхй (53) УДК 677 054 .227 (088.8) (45) Дата опубликования описания 05.10.77 с

Иностранец

Йозеф Папау (Франция) (72) Автор: изобретения

Иностранная фирма

Штойбпи АГ (Швейцария) (71) Заявитель (54-) РЕМИЗНАЯ РАМКА К ТКАБКОМУ СТАНКУ

Изобретение относится к ткацкому производству.

Известна ремизная рамка к ткацкому станку, содержащая две ппанки, между которыми размещены гапева, одними концами закрепленные на планке, связанной с приво дом зевообразоватепьного механизма ткацкп ro станка.

Недостатком известной ремизной рамки является ее ненадежность в работе. !О

Цепь изобретения - устранить указанный недостаток за счет снижении инерционности.

Зто достигается тем) что вторая планка жестко закреплена Hà раме ткацкoro станка, а другие концы rance соединены И со второй планкой при помощи эластичного средства, выполненного в виде резиновых жгутов. Каждое гапево соединено с жестко закрепленной на раме станка планкой посредством резинового жгута, несколько ол гапев соединено с жестко закреппенной на раме станка ппанкой посредством резинового жгута; ;эластичное средство выполнено в виде резинового жгута,: размещенного зигзагообразно между концами гапев и ппан-)5 кой, жестко закрепленной на раме станка; жгут имеет узлы дпя фиксации положения концов гапев.

На фиг. 1 схематически изображен ткацкий станок; на фиг. 2-левая часть ремизной .рамы; на фиг. 3 — ремизная рама, вид сверху; на фиг. 4 и 5 - разрезы А-А и Б-Б фиг. 2; на фиг. 6 — внд по стрелке B на фиг. 2 на фи .. 7 - вариант исполнения ре-. мизнойрамы; на фиг. 8 и 9 — испопнение деталей ремиэной рамы, На раме 1 ткацкого станка с помощью рычага 2 и устройства зевообразования 3 закреппена ремиэная рамка 4, верхняя подвижная планка 5 которой связана с приводом зевообразоватепьного механизма 6, а вторая планка 7 жестко эакреппена на раме ткацкого станка.

Между планками 5 и 7 размещены гапева 8, одними концами закрепленные на планке, 5 а другими концами — на планке

7 при помощи эластичного средства 9, которое может быть выпопнено в вице резинового жгута или пружины. Галева имеют петли 10 дпя проходящих нитей основы.

579910

Свободный конец эпастичного средства может быть соединен с рамой станка ипи неподвижной ппанкой 7 так, чтобы в попожении нижнего зева планки 5 оставапось бы предваритепьное натяжение, достаточное по 5 крайней мере дпя того, чтобы опустить проходящую нить основы через примыкающее гапево в попожение нижнего, зева...

Концы подвижной ремизной ппанкн 5 размещены;: в направпяюших 11 вертикапь- 10 ных ппанок 12, жестко связанных с нижней ремизной планкой 7.

В направляющих 11 расположен ограничивающий упор 13, на котором ппанка пежит тогда, когда она.освобождена от приво- 15 да эевообразоватепьного механизма 6.

Когда ппанка 5 находится на упорах 13 апастичное средство 9 допжно сохранять прецваритепьное натяжение. Нижняя планка

7 жестко закреппена „на кронштейнах 14, 20 которые с помощью шарнирного болта 15 жестко связаны с рамой станка. Планка 7 с вертикальными ппанками 12 образуют неподвижную V-образную детапь. Каждая ппанка 5 отдельных соседних ремизок мо- 25 жет направпяться в своих жестких частях

7 и 12 ипи в обшей станине со многими направпяющими 1 1.

Направпяюшие i 1, как показано на фиг. Эу могут быть образованы пазами.

На фиг. 2 показано, что планка 5 несет галево 8 непосредственно или посредством направпяюшей ппанки 16, а пружины (злас« тичное средство) закреппяются на неподвижной ппанке 7 посредством направпяющей ппанки 17.

В особом испопнении бопт 15 представляет собой часть направпяющей цетапи 18, проходящей в пазу 19. Регупировочный винт 20 с гоповкой 21 опирается на вертикапьную планку 12, а его резьба 22 вхоцит в резьбу направляющей детапи 18, благодаря чему планки 7 и 12 можно устанавпивать в вертикапьном направпении от- 45 носитепьно рамы станка, а также ппанку .

5 по ее высоте. При этом пегко регупируется натяжение пружин 9.

Направпяющая планка 17 может иметь зубцы 23,:йрецотвращаюшие смещение пру- 50 жин 9.

В спучае, когда усипие пружины дпя отдепьных гапев, например, кромочных, допжно быть повышено, на одном гапеве могут укреппяться по нескопьку пружин. 55

Если усилие дпя обратного хода ппанки 5 должно быть допоннитепьно повышено беэ нагружения гапев, то между ппанкой 5 и планкой 7 может быть установпена допоп1нитепьная пружина 24. Вместо пружины мо-, бо гут быть установпены гапева, через кото- рые не проходят нити основы и которые проходят между нормапьными гапевами.

В спучае,еспи может возникнуть опасность кгкноненюя нижних концов гапев 8, то то можно предотвратить путем вставпения стержня 25 через нижние петли 26 гапев 8. Дпя стержня 25 в вертикапьной ппанке 12 имеется специапьная направпяющая 27. Стержень 25 одновременно предотвращает небопьшое проворачивание галев;

На фиг. 7-9 гапева 8 свободно подвешены верхними петпями 28 на ппанке 16.

Через нижние петпи 26 ипи крючки зигзагоI образно вверх и вниз протянут резиновый жгут 29 между соседними петпями 26 и планкой 17, что облегчает эакреппение отдельных пружин на отдепьных гапевах.

Чтобы обеспечить равномерное натяжение пружин на жгуте 29 до и после петли

26 могут быть применены предварительно завязанные узлы 30 цпя фиксации положения концов галев. Не является необходимым, чтобы связанные с гапевами 8 пружины располагались внизу. Подвижная ремизная планка 5 может быть расположена снизу, а неподвижная ппанка 7 — наверху, так, что гапева будут располагаться внизу, а натяжные жгуты наверху.

Формуна изобретения

1, Ремиэная рамка к ткацкому станку, содержащая две ппанки, между которыми размещены гапева, одними концами закреппенные на ппанке, связанной с приводом зевообраэоватепьного механизма ткацкого станка, отличающаяся тем, что, с цепью повышения нацежности рамки в работе путем снижения инерционности, вторая ппанка жестко закреппена на раме ткацкого станка, а другие концы гапев соединены со второй планкой при помощи эпастичного средства.

2. Рамка по и. 1, о т л и ч а ю ш а яс я тем, что эластичное средство выполнено в виде резиновых жгутов.

3. Рамка по и. 1, о т и и ч а ю ш а яс я тем, что каждое гапево соецинено с жестко закрепленнои на раме станка планкой посредством резинового жгута.

4. Рамка по и. 1, о т и и ч а ю ш а яс я тем, что нескопько галев соединено с жестко закреппенной на раме станка ппанкой посредством резинового жгута, 5. Рамка по и. 1, о т и и ч а ю ш а яс H тем, что апастичное средство выиопне579910 но в виде резинового жгута, размещенного зигзагообразно между концами гапев и ппан кой. жестко закреппенной на раме станка.

6. Рамка по пп. 1, 5, о т и и ч а ющ а я с я тем, чъ жгут имеет узпы дня фиксации попожения концов гапев.

579910

1б

УЬг 7

Рог. d
