Зенитный фонарь

Зенитный фонарь

Иллюстрации

Показать все

Реферат

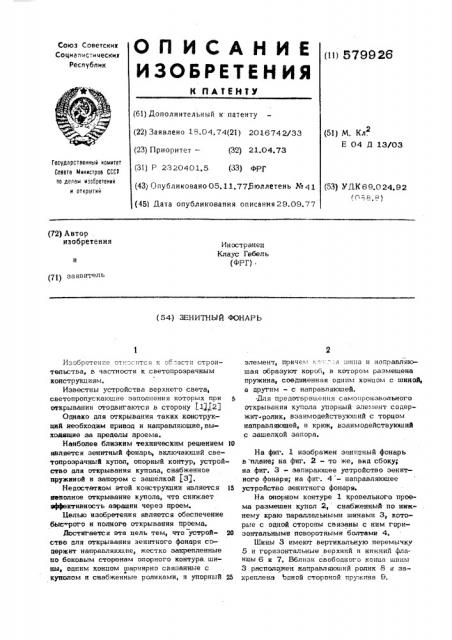

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик (11) 579926 (61) Дополнительный к патенту

{22) Заявлено 18.04,74{21) 201674 2/33

{23) Приоритет — (32) 21.04.73 (31) Р 2320401.5 (ЗЗ) фрг (43) Опубликовано 05.11.771зюллетень ¹ 41 (45) Дата опубликования описания 29.09.77 (51) М. Кл.

E 04 ll 13/03

Государственный номнтет

Совета Мнннс1ров СССР па делам изобретений и открытий (53) УДК69.024,92

/{ =,8 Я) (72) Автор изобретения

Иностранец

Клаус Гебель (ФРГ) (71) заявитель (54) ЗЕНИТНЫЙ ФОНАРЬ

Изобретение от:-."..с:птся к oC.-.àñòè строител тва, в частности к светопрозрачным конструкциям.

Известны устройства верхнего света, светопропускаюшие заполнения которых при открывании отодвигаются в сторону (Щ21

Однако для открывания таких конструкций необходим привод и направляющие, выходящие за пределы проема.

Наиболее близким техническим решением 10 является зенитный фонарь, включающий светопрозрачный купол, опорный контур, устройство для открывания купола, снабженное пружиной и запором с защелкой j3).

Недостатком атой конструкции является 1а неполное открывание купола, что cHHKGBT эффективность аэрации через проем.

Целью изобретения является обеспечение быс рого и полного открывания проема.

Достигается эта цель тем, что устрой- И ство для открывания зенитного фонаря содерасит направляющие, жестко закрепленные по боковым сторонам опорного контура. шины, одним концом шарнирно связанные с куполом и снабженные роликами, и упорный р5 элемент, поиче:! кп"..-.:.я шина и направляющая образуют короб, в котором размешена пружина, соединенная одним концом с шиной, а другим — с направляющей.

Для предотврашения самопроизвольного открывания купола упорный элемент содержит ролик, взаимодействуюший с торцом направлякхпей, я крюк, взаимодействующий с защелкой запора, На фиг. 1 изображен зенна;ный фонарь

s плане; на фиг. 2 — то же, вид сбоку; на фит . 3 - запирающее устройство зенит ного фонаря; на фиг. 4 — направляющее устройство зенитного фонаря.

На опорном контуре 1 кровельного проема размещен купол 2, снабженный по нижнему краю параллельными шинами 3, которые с одной стороны связаны с ним горизонтальными поворотными болтами 4.

Шины 3 имеют вертикальную перемычку

5 и горизонтальные верхний я нижний фланцы 6 и 7, Вблизи свободного конца шины

3 расположен направлюоший ролик 8 и закреплена трудной стороной пружина 9.

579926

Сосжвитель И. Бутовский

Редактор И. Квачадзе Техред Н. Бабуреа Корректор А. Власенко

Заказ 3588/4В Тираж 881 Подписное

IkiHHllH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва,. Ж 35, Раушская иаб., д, 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
