Машина для сжатия или расширения текучей среды

Машина для сжатия или расширения текучей среды

Иллюстрации

Показать все

Реферат



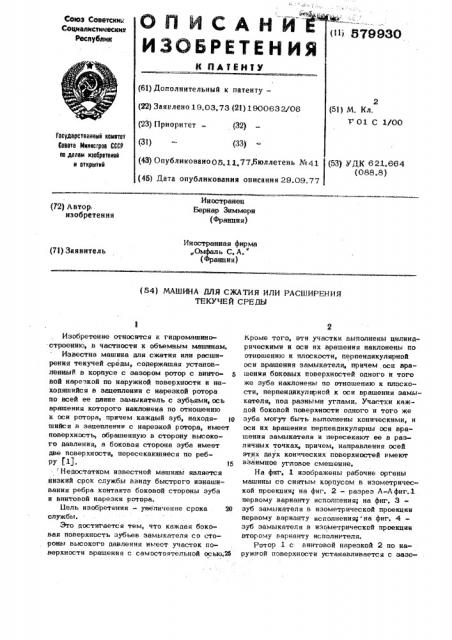

СОюз Советскик

С©цивлисти нескин

Республик ((1) 879930 (61) Дополнительный к патенту— (22) Заявлено 19.03.73 (21) 1900632/06 (23) Приоритет — (32}

51) М. Кл, V 01 С 1/00

Государстввнный квинтет

Воаото MNNcfpoB СССР по делан иэооротвннй и открытнй (43) Опубликовано05,11.77.Бтоллетень №41 (53) УДК 621.664 (088.8) (45) Дата опубликования описания 29.09.77

Иностранец

Бернар Зиммерн (Франция) (72) Автор, изобретения

Иностранная фирма

„Омфаль С. A. (Франция) (7 I) Заявитель (54) МАШИНА ЛЛЯ СЖАТИЯ ИЛИ РАСШИРЕНИЯ

ТЕКУЧЕЙ СРЕЗЫ

Изобретение относится к гидромашиностроению, в частности к обьемным машинам.

Известна машина для сжатия или расширения текучей среды, содержащая установленный в корпусе с зазором ротор с винтовой нарезкой по наружной поверхности и HGходяшийся в зацеплении с нарезкой ротора по всей ее длине замыкатель с зубьями, ось вращения которого наклонена по отношению к оси ротора, причем каждый зуб, находя- щ шийся в зацеплении с нарезкой ротора, имеет поверхность, обращенную в сторону высокого давления, а боковая сторона зуба имеет две поверхности, пересекающиеся но ребру f13

15 Недостатком известной машины является низкий срок службы ввиду быстрого изнашивания ребра контакта боковой стороны зуба и винтовой нарезки ротора, Цель изобретения - увеличение срока 20 службы.

Это доститается тем, что каждая боковая поверхность зубьев замыкателя со стороны высокого давления имеет участок поверхности вращения с самостоятельной осью,25

Кроме того, этн участки выполнены цилиндрическими и оси их вращения наклонены по отношению к плоскости, перпендикулярной оси вращения эамыкателя, причем осп вращения боковых поверхностей одного и того же зуба наклонены по отношению к плоскости, перпендикулярной к оси вращения замыкателя, под разными углами. Участки каждой боковой поверхности одного и того же зуба могут быть выполнены коническими, и оси их вращения перпендикулярны оси вращения замыкателя и пересекают ее и различных точках, причем, направления осей этих двух конических поверхностей имеют взаимное угловое смешение.

На фиг, 1 изображены рабочие органы машины со снятым корпусом в изометрической проекции; на фиг. 2 — разрез A-Л фиг.1 первому варианту исполнения; на фиг, 3зуб замыкателя в изометрической проекции первому варианту исполнения; на фиг. 4— зуб замыкателя в изометрической проекции второму варианту исполнителя.

Ротор 1 с винтовой нарезкой 2 по наружной поверхности устанавливается с зазо579930 ром в корпусе (на чертежах не показан). Ротор 1 вращается вокруг оси 3 и по всей длине нарезки 2 находится и зацеплении с замыкателем 4, причем ось вращения 5 эамыкателя 4 наклонена к оси 3 ротора. Каждый зуб 6 замыкателя 4 имеет поверхность

7, обращенную в сторону высокого давления, Поверхность 7 перпендикулярна оси вращения 5 замькателя. Каждая боковая поверхность 8 и 9 зуба 6 эамыкателя 4 со стороны высокого давления имеет цилиндрический участок соответственно 10 и 11 с осями вращения 12 и 13. Ось вращения 12 цилиндрического участка 10 наклонена по отношению к поверхности 7. Ось вращения участка il (нв чертежах не показана} так же наклонена к поверхности 7, Углы наклона этих осей могут быть различными. Зона контакта боковых поверхностей зубьев 8 и

9 с нарезкой 2 ротора 1 расположена между линиями 13 и 14 поверхности 8 и линиями 15 и 16 поверхности 9. Каждая боковая поверхность 8 и 9 зуба 6 со стороны высокого давления может быть выполнена с коническим участком, соответственно, 17 и 18 (фиг. 4). Оси вращения конических поверхностей пересекают ось вращения 5 замыкателя и наклонены относительно друг друга.

При выполнении каждой боковой поверхности зубьев эамыкателя с участком поверхности вращения контакт винтовой нарезки ротора и боковой поверхносги зуба происходит .цо касательной к поверхности вращения, при этом уменьшается износ и повышается срок службы машины.

Формула изооретения

1, Машина для сжатия или расширения текучей среды, содержащая установленный в корпусе с зазором ротор с винтовой нарезкой по наружной поверхносги и находящийся в зацеплении с нарезкой ротора по всей ее длине, по крайней мере, один эамы 5 катель с зубьями, ось вращения которого наклонена по отношению к оси ротора, причем каждый зуб, находящийся в зацеплении с нарезкой ротора, имеет поверхность, обращенную в сторону высокого давления, о т л и ч а ю ш à я с я тем, что, с целью увеличения ее срока службы, каждая боковая поверхность зубьев замыкателя со стороны высокого давления имеет участок поверхности вращения с самостоятельной осью.

2, Машина по и. 1, о т л и ч а юш а я с я тем, что участки каждой боковой поверхности зубьев выполнены цилиндрическими и оси их вращения наклонены по отно-, 20 шению к плоскости, перпендикулярной оси вращения замыкателя.;

3, Машина по пп. 1,2, о т л и ч а ющ а я с я тем, что оси вращения боковых поверхнос гей одного и того же зуба накло25 иены по отношению к плоскости, перпендикулярной оси вращения эамыкателя, под разными углами, 4. Машина по н. 1, о т л и ч а ю ш а яЗО с я тем, ч го участки каждой боковой поверхности одного и того же зуба выполнены коническими, и оси их вращения перпендикулярны оси вращения замыкателя.и пересекают ее в различных точках, причем, направления осей этих двух конических поверхностей имеют взаимное угловое смешение.

Источники информации, принятые во внимание при экспертизе:
