Реферат



1111 580299

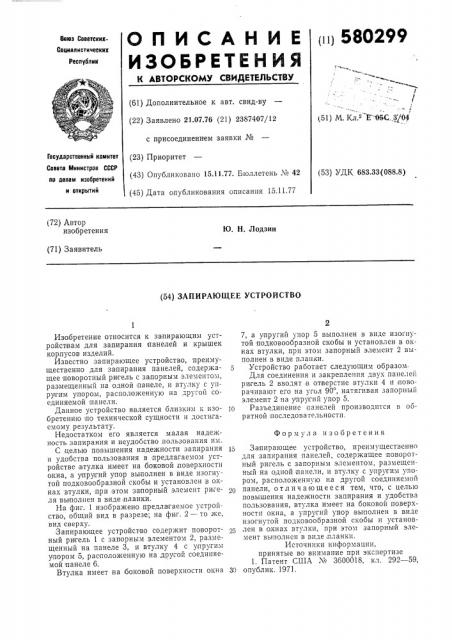

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бовз СоветсиикСоциалистичеокии

Реслублии

/ ъ

1 ! (61) Дополнительное к авт. свид-ву (22) Заявлено 21.07.76 (21) 2387407/12 с присоединением заявки №

Ф (51) М. Кл. Е" О&С, 3/04

Совета Министров СССР ло делам изобретений и открытий (43) Опубликовано 15.11.77. Бюллетень ¹ 42 (45) Дата опубликования описания 15.11.77 (53) УДК 683.33(088.8) (72) Автор изобретения

Ю. Н. Лодзин (71) Заявитель (54) ЗАПИРАЮЩЕЕ УСТРОЙСТВО

ГосУдаРствеииый комитет (23) Приоритет

Изобретение относится к запирающим устройствам для запирания панелей и крышек корпусов изделий.

Известно запирающее устройство, преимущественно для запирания панелей, содержащее поворотный ри гель с запорным элементом, размещенный на одной панеле, и втулку с упругим упором, расположенную на другои соединяемой панели.

Данное устройство является близким к нзобретени1о по технической сущности и достигаемому результату.

Недостатком его является малая надежность запирания и неудобство пользования им.

С целью повышения надежности запирания и удобства пользования в предлагаемом устройстве втулка имеет на боковой ловерхности окна, а упругий упор выполнен в виде изогнутой подковообразной скобы и установлен в окнах втулки, при этом запорный элемент ригеля выполнен в виде планки.

На фиг. 1 изображено предлагаемое устройство, общий вид в разрезе; на фиг. 2 — то же, вид сверху.

Запирающее устройство содержит поворотный ри гель 1 с запорным элементом 2, размещенный на:панеле 3, и втулку 4 с упругим упором 5, расположенную на другой соединяемой панеле б.

Втулка имеет на боковой поверхности окна

7, а упругий упор 5 выполнен в виде изогнутой подковообразной скобы и установлен в окнах втулки, при этом запорный элемент 2 выполнен в виде планки.

Устройство работает следующим образом.

Для соединения и закрепления двух панелей ригель 2 вводят в отверстие втулки 4 и поворачивают его на угол 90, натягивая запорный элемент 2 на упругий упор 5.

Разъединение панелей производится в ооратной последовательHостн.

Формула изобретения

15 Запирающее устройство, преимущественно для запирания панелей, содержащее поворотный ригель с запорным элементом, размещенный на одной панели, и втулку с у-пругим упором, расположенную на другой соединяемой панели, отличающееся тем, что, с целью повышения надежности запирания и удобства пользования, втулка имеет на боковой поверхности окна, а упругий упор, выполнен в виде изогнутой подковообразной скобы и установлен в окнах втулки, при этом запорный элемент выполнен в видепланкп.

Источники информации, принятые во внимание при экспертизе

1. Патент США ¹ Зб00018, кл. 292 — 59, 30 опублик. 1971, 580299 фиа1

@ се 7
