Реферат

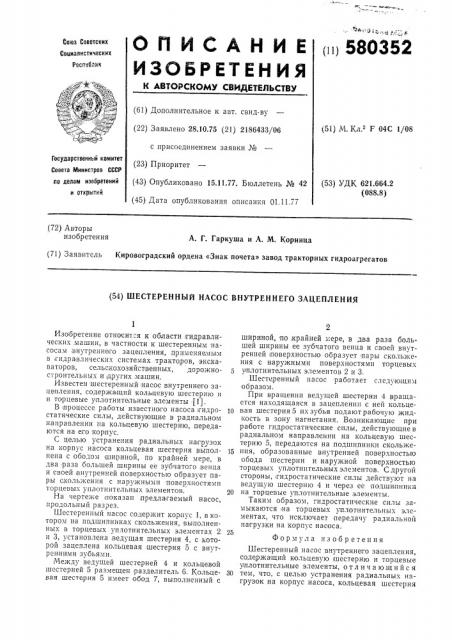

«6 .,о пц 580352

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оща Советских

Социалистических

Р сп"блик (61) Дополнительное к авт. свид-в (22) Заявлено 28.10.75 (21) 2186433/06 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.11.77. Бюллетень № 42 (45) Дата опубликования описания 01.11.77 (51) М. Кл F 04С 1/08

Государственный комитет

Совета Министров СССР по делам изобретений и отхрыткй (53) УДК 621.664.2 (088.8) (72) Авторы изобретения

А. Г. ГаРкУша и А. М. Корница (71) Заявитель Кировоградский ордена «Знак почета» завод тракторных гидроагрегатов (54) ШЕСТЕРЕННЫЙ НАСОС ВНУТРЕННЕГО ЗАЦЕПЛЕНИЯ

Изобретение относится к области,гидравлических,машин, в частности к шестеренным насосам внутреннего зацепления, применяемым в гидравлических системах тракторов, экскаваторов, сельскохозяйственных, дорожностроительных и других машин.

Известен шестеренный насос внутреннего зацепления, содержа щий кольцевую шестерню и и торцевые уплотнитвльные элементы (I J.

В процессе работы известного насоса гидростатические силы, действующие в радиальном направлении па кольцевую шестерню, передаются на его корпус.

С целью устранения радиальных нагрузок на корпус насоса кольцевая шестерня выполнепа с ободом шириной, по крайней мере, в два раза большей ширины ее зубчатото, венца и своей внутренней, поверхностью образует пары скольжения с наружными .поверхностями торцевых уплотнительных элементов.

На чертеже показан предлагаемый насос, продольный разрез.

Шестеренный насос содержит корпус 1, в котором на подшипниках скольжения, выполненных в торцевых уплотнительных элементах 2 и 3, установлена ведущая шестерня 4, с которой зацеплена кольцевая шестерня 5 с внутренними зубьями.

Между ведущей шестерней 4 и кольцевой шестерней 5 размещен разделитель 6. Кольцевая шестерня 5 имеет обод 7, выполненный с шириной, по,крайней мере, в два раза большей ширины ее зубчатого венца и своей внутренней поверхностью образует пары скольжения с наружными поверхностями торцевых чплотнитвльных элементов 2 и 3.

Шестеренный насос работает следующим образом.

При вращении ведущей шестерни 4 вращается находящаяся в зацеплении с ней кольце10 вая шестерня 5 их зубья подаютрабочую жидкость в зону нагнетания. Возникающие при работе гидростатические силы, действующие в радиальном направлении на кольцевую шестерню 5, передаются на подшипники скольже15 ния, образованные внутренней поверхностью обода шестерни и наружной поверхностью торцевых уплотнительных элементов. С другой стороны, гидростатические силы действуют на ведущую шестерню 4 и через ее подшипники

20 на торцевые уплотнительные элементы.

Таким образом, гидростатические силы замыкаются на торцевых уплотнительных элс" ментах, что исключает передачу радиальной па грузки на корпус насоса.

Формула изобретения

Шестеренный насос внутреннего зацепления, содержащий кольцевую шестерню и торцевые уплотнительные элементы, отличающийся

ЗО тем, что, с целью устранения радиальных нагрузок на корпус насоса, кольцевая шестерня

7 У

Составитель Ю. Лебедев

Техред H. Рыбкина Корректор Т. Добровольская

Редактор Т. Янова

Подписное

Изд. М 908 Тираж 881

НПО Государственного комитета Совета Мп1шстров СССР по делам пзобретеllHII и открытий

113035, Москва, К-35, Раушская паб., д. 4/5

Заказ 2526/9

Типография, пр. Сапунова, 2

В!иио;!НЕна С Ободоу! Иl lpIIIIOII, ПО К17ап1!С!1 МСре, в два раза большей ширины се зубчатого иенца, и своей внутренней пове1ркиост11О образует пары скользкспия с нарузкнымн новср.;ностями торцевы.! уплотиитсльlll lx элс1иснтов.

Исто!ники 1н1форз!анин, принятые во внимание при экспертизе

1. Hnlelll СССР М 37:1859, кл. 1т 01С 1(0- I

5 19б7.
