Реферат

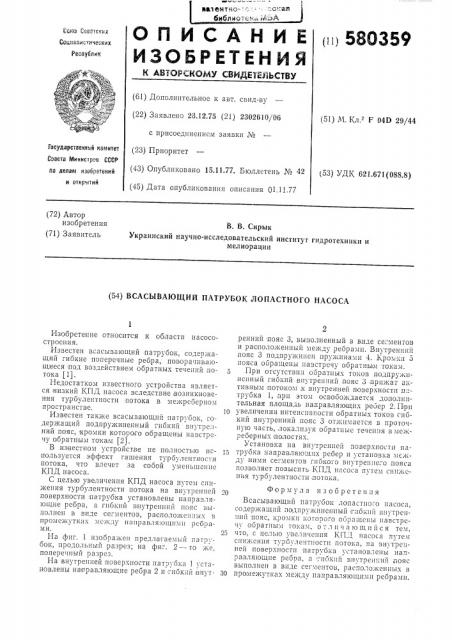

О П И С А Н И Е (!!1 589359

ИЗОБРЕТЕНИЯ

СсГоз Советски!Г

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.12,75 (21) 2302610/06 (51) М Кч е F 04D 29/44 с присоединением заявки №

Государственный комитет

Совета Мииистроо СССР ло делам изобретений и OTKP"!Тии (23) Приоритет (43) Опубликовано 15.11.77. Бюллетень ЛЪ 42 (53) УДК 621.671(088.8) (45) Дата опубликования описания 01.11.77 (72) Автор изобретения (71) Заявитель

В. В. Сирык

Украинский научно-исследовательский институт гидротехники и мелиорации (54) ВСАСЫВАЮЩИЙ ПАТРУБОК ЛОПАСТНОГО НАСОСА

Изобретение относится к области насосостроения.

Известен всасывающий патрубок, содержащий гибкие поперечные ребра, поворачивающиеся !1103 воздействием обратных течений,потока (1).

Недостатком известного устройства является низкий КпД наcîñà вследствие возникновения тур боулепт ности потока в межрсоерном пространстве. о

ИЗВестен также Всасываlощий патр1 бок, содержащий подпружиненный гиокий внутре:lний пояс, кромки которого обращены навстречу обратным тока!м (2).

В известном устройстве не полностью используется эффект гашения туроулснтности потока, что влечет за собой уменьшение

КПД насоса.

С целью увеличения КПД насоса путем снижения турбулентности потока на внутренней 20 поверхности патрубка установлены направляющие ребра, а гцбкш! Внутренний пояс выпо llleII В Виде сего!ентОВ, расп0.10:1 сl!1!ых В прОх!Сж! Ткях между пап1!явг!я!О!и1!ми Dc0113ми. 2д

На фиг. 1 изооражеп предлагаемый пятр1бок, продольный разрез; на фиг. 2 — то же, поперечный разрез.

На внутренней поверхности патруока 1 установлены направляющие реора 2 и гибк11й внут- 30 ренний пояс 3, выполненный B виде сегментов и расположенньш между ребрами. Внутренний пояс 3 подпружцнец пружина !и 4. Кроли ки 5 пояса обращены навстречу обратным токам.

При отсутствии обратных токов подпружиненный гибкий внутренний пояс 3 прижат активным потоком к внутренней поверхности и:трубка 1, при этом освобождается дополнительная площадь направля10щих ребер 2. При увеличении интенсивности обратных токов i ибкий внутренний пояс 3 отжимается в проточную часть, локалпзуя обратные течения в мсжреоерных полостях.

Установка на внутренней повер íî Tll патрубка направляющих ребер и установка мсжду ними сегментов гибкого внутренне.."о пояса позволяет повысить КПД насоса путем снижения турбулентности потока.

Формула изобретения

Всасывающий патрубок лопастного насоса, содержащий подпружиненный г11бкпй внутрен-!!1111 1101. 0, КРОМКЦ I:,0T0P010 OL)pal IICH I IIBBCTPQчу обратным токам, о тлич а ю щ ll и с я тем, что, с целью увелпчецпя КПД насоса путем снижения туроулентности потока, на Внутренней :поверхности патрубка у..тановлены направля1ощие ребра, а ."иокцй внутренний пояс выполнен в виде сегментов, расположенных в промеГжутках х!ежду направляющими ребрами.

580359

Источники информации, принятые во внимание при экспертизе свиг. 1

Составитель Т. Л ысен ко

Техред H. Рыбкина

Корректор Л. Орлова

Редактор Т. Янова

Подписное

Заказ 2526/16 Изд. ¹ 908 Тираж 881

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Авторское свидетельство СССР K 17-1313, кл. F 04D 29/54, 19бЗ.

2. Авторское свидетельство СССР М 272821, кл. Г 04D 1/10, 1969.
