Реферат

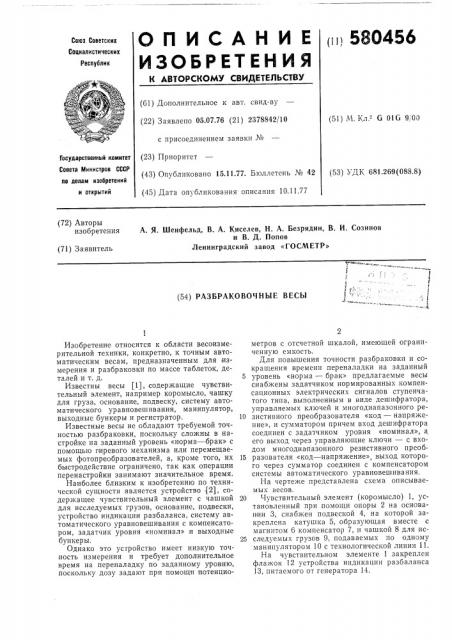

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0!) 580456

Союз. Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.07.76 (21) 2378842/10 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.11.77. Бюллетень № 42 (45) Дата опубликования описания 10.11,77 (51) М Кл G 01 G 9 00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 681.269(088.8) (72) Авторы изобретения

А. Я. Шенфельд, В. А. Киселев, Н. А. Безрядин, В. И. Созинов и В. Д. Попов

Ленинградский завод «ГОСМЕТР» (71) Заявитель (54) РАЗБРАКОВОЧНЫЕ ВЕСЫ

Изобретение относится к области весоизмерительной техники, конкретно, к точным автоматическим весам, предназначенным для измерения и разбраковки по массе таблеток, деталей и т. д.

Известны весы (1), содержащие чувствительный элемент, например коромысло, чашку для груза, основание, подвеску, систему автоматического уравновешивания, манипулятор, выходные бункеры и регистратор.

Известные весы не обладают требуемой точностью разбраковки, поскольку сложны в настройке на заданный уровень «норма — брак» с помощью гиревого механизма или перемещаемых фотопреобразователей, а, кроме того, их быстродействие ограничено, так как операции перенастройки занимают значительное время.

Наиболее близким к изобретению по технической сущности является устройство (2), содержащее чувствительный элемент с чашкой для исследуемых грузов, основание, подвески, устройство индикации разбаланса, систему автоматического уравновешивания с компенсатором, задатчик уровня «номинал» и выходные бункеры.

Однако это устройство имеет низкую точность измерения и требует дополнительное время на переналадку по заданному уровню, поскольку дозу задают при помощи потенциометров с отсчетной шкалой, имеющей ограниченную емкость.

Для повышения точности разбраковки и сокращения времени переналадки на заданный

5 уровень «норма — брак» предлагаемые весы снабжены задатчиком нормированных компенсационных электрических сигналов ступенчатого типа, выполненным в виде дешифратора, управляемых ключей и многодиапазонного ре10 зистивного преобразователя «код — напряжение», и сумматором причем вход дешифратора соединен с задатчиком уровня «номинал», а его выход через управляющие ключи — с входом многодиапазонного резистивного преоб15 разователя «код — напряжение», выход которого через сумматор соединен с компенсатором системы автоматического уравновешивания.

На чертеже представлена схема описываемых весов.

20 Чувствительный элемент (коромысло) 1, установленный при помощи опоры 2 на основании 3, снабжен подвеской 4, на которой закреплена катушка 5, образующая вместе с магнитом 6 компенсатор 7, и чашкой 8 для ис25 следуемых грузов 9, подаваемых по одному манипулятором 10 с технологической линии 11.

На чувствительном элементе 1 закреплен флажок 12 устройства индикации разбаланса

13, питаемого от генератора 14, 580456

СIl! !к м;! !! В ()м!!тп !ос ко! о уран!!Овс!п ива ния содержит сплите:!ь 15 и опорный резистор 16.

Регистрирующий прибор 17, например, впалого-и1!g)ровоГО !и(а, c оединенный с дигкрпмпи;! 01!ом I8, вь!дает сигналы на !!!!зи>ро! вас.!с!пкп 19 и требуеч!!!е положение для сброс образца 9 с чашкой 8 в бункере 20 («норма») или 21 («брак»).

Задатчик 22 уровня «номинал» соединен с задатчиком 23 нормированных компенсационных электрических сигналов ступенчатого типа, выполненным в виде дешифратора 24, управляемых ключей 25 и многодиапазонного резистивного преобразователя «код — напряжение» 26, причем вход 27 дешифратора 24 соединен с задатчпком уровня «номинал», выход

28 дешпфратора 24 через управляемые ключи

25 соединен с входом 29 многодиапазонного резистивного преобразователя «код — напряжение», а выход 30 последнего через сумматор 31 соединен с компенсатором 7 системы автоматического уравновешивания.

Устройство осуществляется следующим образом.

При помощи задатчика 22 происходит установка требуемого уровня «номинал» (например, 225 мг). Сигнал т„„,„характеризующий уровень «номинал», поступает на вход 27 дешифратора 24, преобразуется и с выхода 28 попадает через управляемые ключи 25 на вход

29 многодиапазонного резистивного преобразователя «код — напряжение» 26, с выхода 30 которого в виде ступенчато-набранного тока

/цом подается через сумматор 31 В компенсатор 7 системы автоматического уравновешивания, вызывая заклонение чувствительного элемента 1.

Система автоматического уравновешивания отрабатывает указанное воздействие тока 1ном и создает встречно направленный ток 1„„который возвращает чувствительный элемент 1 в положение, близкое к исходному.

Границы разбраковки «меньше — норма— больше», например 225+-10 мг, выставляются на дискриминаторе 18. При попадании взвешиваемого образца 9 на чап!ку 8 происходит уравновешивание массы образца 9, при этом регистрирующий прибор 17 выдает в коде сигнал, соответству!ощий разнице между установ5 ле!!!!!,!м зад;!тчпком 22 уровнем «номинал»

О!„„„и дсйствпт! льпым значением массы образца m, Дискриминатор 18 воспринимает кодовый сигнал с регистрирующего прибора 17 и в со10 ответствии с установками «меньше — норма— больше» выдает сигнал «норма» или «брак» на заслонку 19 в одно из положений на сброс образца 9 в требуемый бункер 20 или 21.

Настройка весов ведется по образцовым гру15 зам 9 известной массы т.

Формула изобретен!ия

Разбраковочные весы, содержащие чувстви20 тельный элемент с чашкой для исследуемых грузов, основание, подвески, устройство индикации разбаланса, систему автоматического уравновешивания с компенсатором, задатчик уровня «номинал» и выходные бункеры, о т л и25 ч а ю щ и е с я тем, что, с целью повышения точности разбраковки и сокращения времени переналадки на заданный уровень «норма— брак», они снабжены задатчиком нормированных электрических сигналов ступенчатого ти30 па, выполненным в виде дешифратора, управляемых ключей и многодиапазонного резистивного преобразователя, «код †!пряжение»,,и сумматором, причем вход дешифратора соединен с задатчиком уровня «номинал», а его вы35 ход через управляющие ключи — с входом многодиапазонного резистивного преобразователя «код — напряжение», выход которого через сумматор соединен с компенсатором системы автоматического уравновешивания, 40 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 368495, кл. G 01G 23/36, 1971.

2. Авторское свидетельство СССР КО410258, 45 кл. G OIG 7/04, 1972.
